Как да накарам VLAN-а да раздава IP на закачените към етернет порт 5 устройства и да им пуска интернет?

[ttodorakis]

Здравейте,

от вчера съм собственик на HEX S - RB760.

Успях да си настроя интернета чрез PPPoE.

Опитвам се да направя следната мрежа:

На Микротика HEX S - RB760 към етернет порт 4 искам да закача гигабитов хъб/суич Белкин без управление и към портовете на хъба да закача 3бр. TP-link - W740, които да изпълняват роля на аксес пойнти. Всички устройства, които са на етернет порт 4 на Микротика искам да ги отделя в отделна VLAN, която да има DHCP сървър, и която да е отделна от другите етернет портове на Микротика.

Възможно ли е това?

За свързването към интернет използвах бързите настройки.

Има създаден бридж, към който са закачени всички етернет портове.

Към него създадох VLAN. Назначих и IP адреси, създадох и DHCP сървър.

Как да накарам VLAN-а да раздава IP на закачените към етернет порт 5 устройства и да им пуска интернет?

Може ли да се направи така, че потребителите закачени към тях да не се виждат помежду си, въпреки, че са в една и съща VLAN?

Очаквам с нетърпение Вашата помощ!

Моля при възможност с обяснения как се правят нещата през потребителския интерфейс на WINBOX, защото още не съм наясно с писането на команди.

БЛАГОДАРЯ на всички предварително!

[JohnTRIVOLTA]

Грешка първа ти е в суич менюто не си задал да посрещаш с тагнатият вилан на порта за който ще е свързан, а е на Off т.е. на lan1 = tagged за вилан100

Второ трябва в меню интерфейси , където ти се появява вилана да добавиш друг интерфейс и вече там има той чавка да сетнеш да е бридж и в него вкарваш вилана и едно от нужните радиа .

И накрая трябва да създадеш вилан100 на микротик на 5 порт и на него вилан да сетнеш адрес и dhcp, да натнеш мрежата и да я изолираш от локалната.

И ако не си разбрал този тплинк ще го играе като умен суич, а не като рутер. От микротика ще ти тръгва тагната тази допълнителна мрежа и ще се разтагва в тплинка. Нетагнатият трафик може да си го оставиш за локалната мрежа. Естествено лан интерфейса на край ще сложиш статичена адрес и ще спреш DHCP.

Ако видиш зор, който виждам , че за сега изпитваш, ще ти направя видео едно към едно какво да правиш. 740ката е с подобна, да не кажа същата схема.

Редактирано 31 Октомври, 2021 от JohnTRIVOLTA

[ttodorakis]

Честно да си кажа голям зор !

Използвам на ТП-линк WR842ND - openWRT 21.02.0.

Видео с точните настройки за ТАЗИ версия (при възможност) ще ми бъде изключително полезно! Нещо не мога да се оправя с новото меню Interfaces

БЛАГОДАРЯ предварително!

Поздрави

[JohnTRIVOLTA]

преди 57 минути, ttodorakis написа:

Честно да си кажа голям зор !

Използвам на ТП-линк WR842ND - openWRT 21.02.0.

Видео с точните настройки за ТАЗИ версия (при възможност) ще ми бъде изключително полезно! Нещо не мога да се оправя с новото меню Interfaces

БЛАГОДАРЯ предварително!

Поздрави

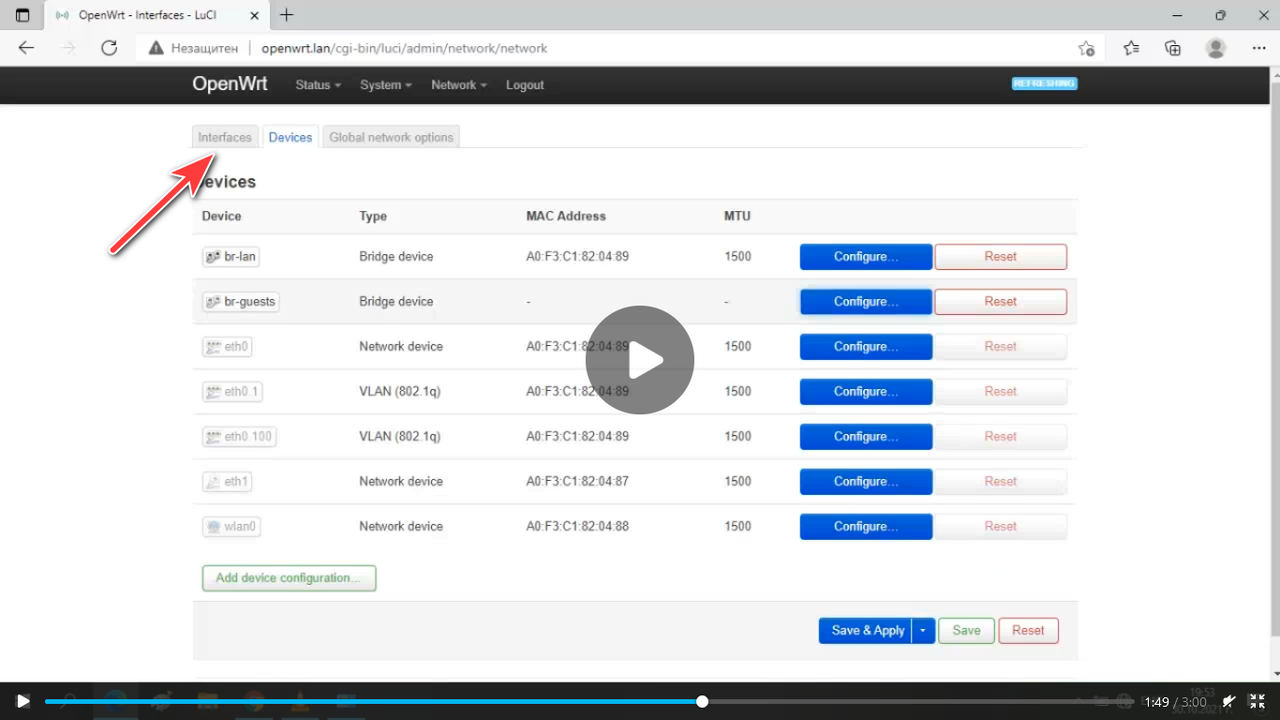

Нищо особенно няма. Просто се заблубждаваш понеже има допълнителна секция с devices в която те хвърля стъпът и ти там ръчкаш после , а то трябва да отидеш на предната секция interfaces:

[ttodorakis]

Като отида на първия таб Interfaces и създам нов, НЕ СЕ ПОЯВЯВА /НЯМА/ възможност за Bridge Interfaces ?!?!?!

[JohnTRIVOLTA]

Преди 1 час, ttodorakis написа:

Като отида на първия таб Interfaces и създам нов, НЕ СЕ ПОЯВЯВА /НЯМА/ възможност за Bridge Interfaces ?!?!?!

Нямаш чавка да е бридж? Ето още едно видео , за твоят сучай специално.

Нямам под ръка нещо за да сложа последна версия ... хм имам ориндж пи , ще погледна после!

P.S. Да сега видях. Добавяш в дивайсес още един дивайс и от device type избираш да е bridge device , после по надолу му казваш кои да са му бриджпортовете - в твоя случай вилан100 и радиото което си сетнал допълнително!

P.P.S. Не съм си играл скоро с последните версии, но са добавили доста неща в ГУИ включително и софтурните,  мак вилани и т.н.

Редактирано 31 Октомври, 2021 от JohnTRIVOLTA

[ttodorakis]

Това го пробвах, но УВИ.

В бриджа от моето видео се вжда, че няма възможност за добавяне  на радиото към бриджа. ТУК ми е доста трудно, има забележка под менюто, ако искам да закача радио ... , но нещо не мога да се оправя

НАДЯВАМ се, че ще успеете да направите видео с последната версия ?!

Редактирано 31 Октомври, 2021 от ttodorakis

[JohnTRIVOLTA]

преди 17 минути, ttodorakis написа:

Това го пробвах, но УВИ.

В бриджа от моето видео се вжда, че няма възможност за добавяне  на радиото към бриджа. ТУК ми е доста трудно, има забележка под менюто, ако искам да закача радио ... , но нещо не мога да се оправя

НАДЯВАМ се, че ще успеете да направите видео с последната версия ?!

Или добавете радио интерфейс , който да го добавите или извадете от лан интерфейса съществуващото радио и тогава вече ще можете да го добавите в новият бридж! Инак ориндж пито ми няма драйвери в новите версии на OpenWRT за радиото и не се инициализира за да направя видео. Друг хардуер не ми е наличен в момента.

Редактирано 31 Октомври, 2021 от JohnTRIVOLTA

[ttodorakis]

Това са моите стъпка по стъпка от Вашето последно видео.

В Суича тагнах пор4, защото там ще включвам МИКРОТИКА.

В ЛАН не изключих DHCP-то, да мога да се логвам в рутера от лан 1.

Когато създавах интерфейса GuestsNET не съм сигурен дали трябваше да избера eth0.100 или Wireless Network: Master Guests?

После като създавам бриджа br-guests в точката Bridge ports дали са правилните неща. Не мога точно да си обясня бележката под полето, която касае wireless-а -  In order to attach wireless networks, choose the associated interface as network in the wireless settings.

Търсих радио в ЛАН-а, но не открих

Това са моите стъпка, дали може да се установи къде е грешката?

Благодаря!

[JohnTRIVOLTA]

Първо не е нужно да добавяте интерфейс понеже като сетните вилан100 той вече го има в дивайси. Като създадохте бриджа и вкарате вилана в него , после отидохте чекнахте радиото да се асоциира с него, но не ънчекнахте да не вече къма бридж LAN. Накрая да не забравете да свържете 4ти порт с микротика. Сложете си в следствие адрес на гест бриджа за да може да си влизате в него през нея мрежа и спокойно да промените ЛАН адреса и да спрете финално DHCP.

[ttodorakis]

Махнах от интерфейса GuestsNET щом не е необходим, но къде тогава ще му окажа IP адреса на МИКРОТИКА?

След това в менюто Wireless може да се избере САМО лан?!?

[JohnTRIVOLTA]

Говорих за интерфейс guestET към който асоциира вилан100, а не за дивайс бриджа, който създаде после. Като се създаде вилана не е нужно да го добавяш самостоятелно в нов интерфейс , а да създадеш дивайс бридж, в него да вкараш като бридж порт дивайс вилан100 и после да отидеш на радиото и да го асоциираш и него към новосъздаденият дивайс бридж! Сложи и чавката за емти бридж също. Адреса се задава на бриджа , като го асоциираш като инерфейс т.е. накрая добавяш интерфейс и асоциираш бриджа на него. Деасоциирай радиото - запамети и после го прибави.

Редактирано 31 Октомври, 2021 от JohnTRIVOLTA

[ttodorakis]

преди 27 минути, JohnTRIVOLTA написа:

Говорих за интерфейс guestET към който асоциира вилан100, а не за дивайс бриджа, който създаде после. Като се създаде вилана не е нужно да го добавяш самостоятелно в нов интерфейс , а да създадеш дивайс бридж, в него да вкараш като бридж порт дивайс вилан100 и после да отидеш на радиото и да го асоциираш и него към новосъздаденият дивайс бридж! Сложи и чавката за емти бридж също. Адреса се задава на бриджа , като го асоциираш като инерфейс т.е. накрая добавяш интерфейс и асоциираш бриджа на него. Деасоциирай радиото - запамети и после го прибави.

Този път още повече се обърках!

Да взема да сложа един TeamViewer и да се свършва тази мъка, ако Ви се занимава?

Или ще почакам докато намерите подподящо устройство за последната версия на openWRT, за да напривите точно видео.

Благодаря за отделеното време!

[JohnTRIVOLTA]

ОК , дай на лични да минем!
