Питане за радом.

[Велин]

Вътрешното покритие е хубаво да го има в силно зашумена среда, може да се експериментира с по порест дунапрен и графитен спрей , да дали спрея е ефективен може да разберете в микровълновата печка

[edemy2001]

Ние ще правим, но за сега не можем да намерим някой който да се занимава със стъклопласт и да е от Варна за да пробваме няколко варианта.

И при успех ще има доста различни модификации за различните типове антени.

Не е добра идея стъклопласта. Диелектричните му свойства го правят неподходящ. Преди години бях правил опити с бобина залята с епоксидна смола и стъклени нишки (това е състава на стъклопласта), оказа се че увеличава индуктивността с много. По-добре е да се използва пластмаса от типа на трувидур, която е с много въздушни мехурчета. А, както знаем въздуха е идеалния диелектрик...

[master]

Това още повече улеснява нещата от една страна но от гледна точка на сглобката на едното с другото ще става по трудно. Гледам ползват и нещо като плат за целта.

[edemy2001]

Може да се използва промазан плат, но трябва предварително доста изследвания от наличните, кой е по-добър, което трудно става в любителски условия. От лесно достъпните материали са подходящи въпросния трувидур, Forex  и Laitex. Колкото за закрепването - има ли желание, начин ще се намери. За моите антени използвам основно Forex. Изследвал съм го за радио честотни свойства - до към 8 - 10 GHz няма проблеми. За по-нагоре не съм, защото нямам условия...

За въпросния материал за барабана - преди около година и половина - две мислех да правя радоми. Най-подходящ се оказа дунапрена на който забождат CMOS интегралните схеми. Графито напълнен е. Бях намерил и производител и търговец на този материал, но сега не мога да ги намеря отново (за съжаление не съм си записал линк). Като заместител вероятно ще може да се използва няколко слоя тънък дунапрен - примерно двумилиметров на 3 или 4 слоя, напръскан с ТОВА . Има и още един, но за сега не мисля да казвам какъв е   , пък и е скъпичък!!!

Редактирано 11 Май, 2014 от edemy2001

[master]

Добре, а няма ли да е по-добре да се наблегне на по-дебела ламарина и да не се слага дунапрена ?

Toва е доста интересно

От тук http://www2.multithread.co.uk/linitx.com/products/RF-Armor_Rocket_Dish_24_Inch_Kit_for_RD5G30_RD2G24_main_large.jpg

Точка 2 самия профил дали не се продава ?

[PcTuninG™]

Дадох един нанобриим на една фирма да ми направи пръстена на снимката и основа за капак . Ще кача снимки когато е готово  ще кажа колко излезна

[edemy2001]

Добре, а няма ли да е по-добре да се наблегне на по-дебела ламарина и да не се слага дунапрена ?

....



Не! Ако искаш затихване на странични смущаващи сигнали само с дебела ламарина не става...

[pavelkamburov]

Не! Ако искаш затихване на странични смущаващи сигнали само с дебела ламарина не става...

не че не вярвам, но защо  дунапрен с графит да е по-добър екран от ламарината? сигурно има обяснение, би ли го споделил?

[edemy2001]

В случая не става дума за екраниране, а за поглъщане. Ако вътрешната повърхност е гладка, тя отразява радиовълните също както и чинията. Ако си нарисуваш едно огледало с формата на барабана и теглиш лъчите - се оказва, че вкарваш повече шумове от страничните спрямо антената предаватели, отколкото ако е без него. Затова се прави този слой, който първо е грапав, второ порест в дълбочина и на всичко отгоре и проводящ. Мисля, че обясних достатъчно ясно!

[Велин]

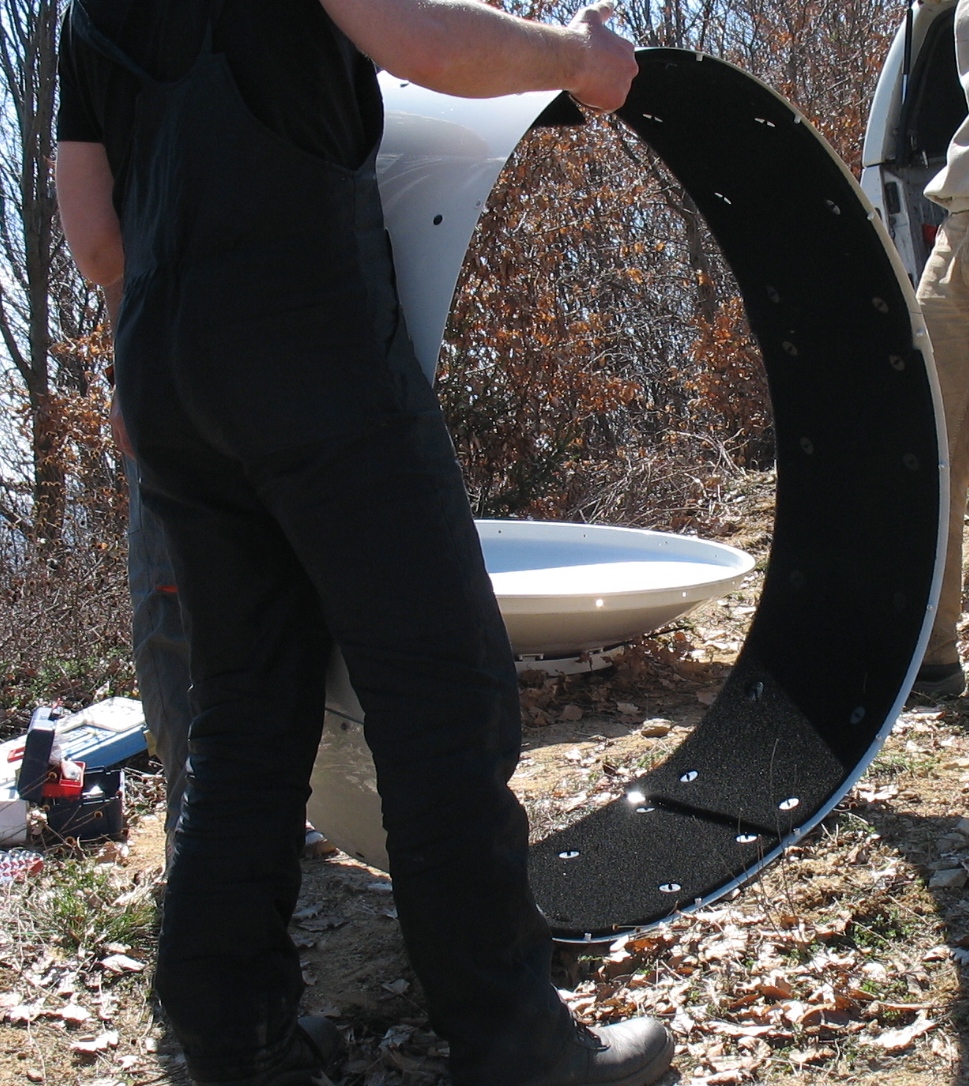

ако имам възможност ще ви снимам по - отблизо този който ползват не е точно като обикновен дунапрен , той е с малко  по големи дупки около 2мм , тоест явно не трябва да има повърхност гладка на която да се отразява сигнала, не е толкова плътен.

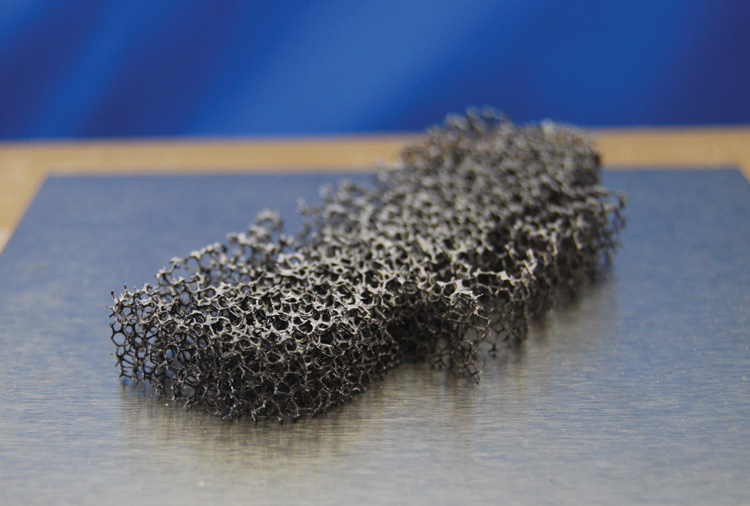

намерих една нагледна снимка



[RudY-ElectriC]

Преди близо 2 години аз бях пуснал тема, именно по повод на тоя тип радоми, там има и линк към производителят на тая материя, тогава колегата "edemy2001" го даде, ако темата е все още тук, потърсете я, имаше доста различни видове, за различни честоти, различна степен на поглъщане и размери.

[edemy2001]

Преди близо 2 години аз бях пуснал тема, именно по повод на тоя тип радоми, там има и линк към производителят на тая материя, тогава колегата "edemy2001" го даде, ако темата е все още тук, потърсете я, имаше доста различни видове, за различни честоти, различна степен на поглъщане и размери.

пост и там е линка за материала... Точно за това споменах преди, но виж ти си се сетил, че сме го коментирали!

Редактирано 11 Май, 2014 от edemy2001

[master]

А тествали ли сте с и без дунапрен. Тоест на цифри как изглеждат нещата ?

[Велин]

http://www.rf-microwave.com/eng/shop/0/379-foam-absorber.html



скъпо си е

ето материалче

http://www.ie-bas.dir.bg/Departments/MicroMagneticsPapers/12.pdf

http://www.google.bg/patents/US4050073

[master]

Някой пробвал ли е дали стандартния радом за рокет диш може да се монтира на пасатска 60см антена http://shop.sat.bg/store/product.php?ProductID=111
