Как най-правилно да изградя мрежа в сграда


uBoTo

Recommended Posts

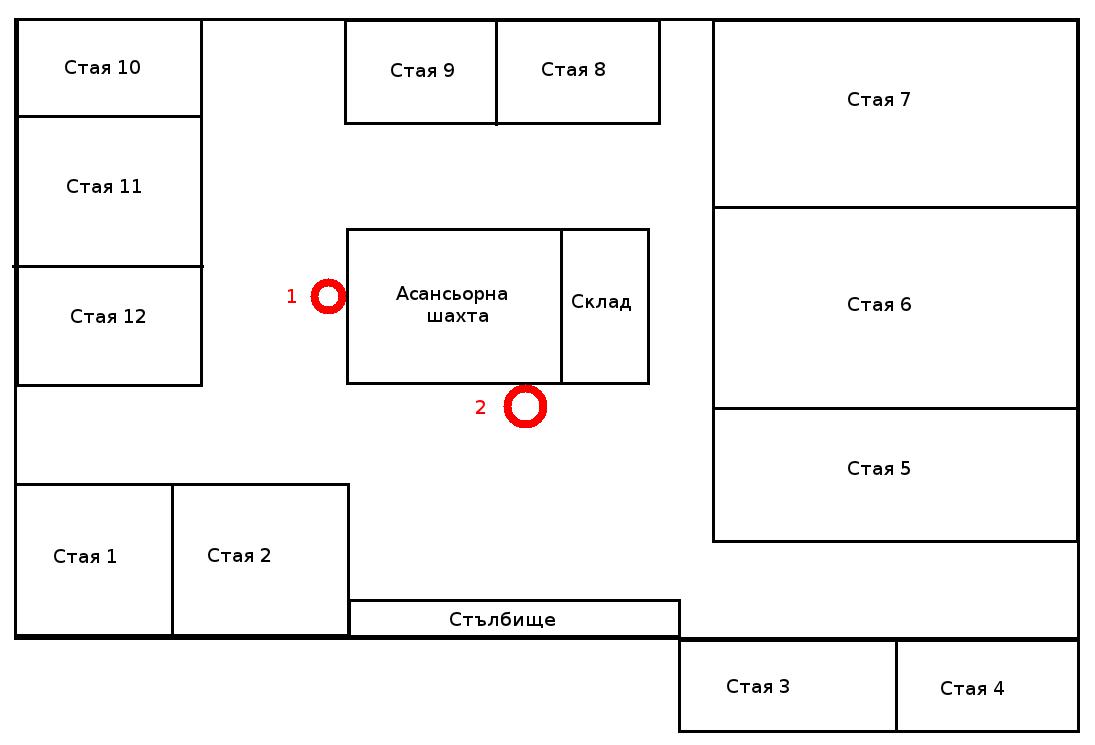

Здравейте! Тъй като нямам много опит в изграждането на по-големи безжични мрежи, реших да отправя запитване към по-запознатите. Става въпрос за една 8 етажна сграда + партер, като от първия до третия етажи няма нужда от безжично покритие. Прилагам и скица на всеки един етаж от сградата. Сградата е старо строителство, тухла. Днес отидох с лаптопа си и направих някои проби относно обхвата в сградата и най-вече на етаж. Теста беше следния: поставих първо на червената точка 1 на схемата, а след това и на точка 2, рутер Linksys WRT54GL с DD-WRT фърм на него. Използвах лаптопа ми с wi-fi карта на Intel (която смея да твърдя, че доста добре лови мрежи за разлика от предишната на TP-Link, която ползвах) и установих, че и на двете места, където бях поставил Linksys-а, имах най-малко две чертички обхват (не съм мерил силата на сигнал, защото нямах време). Тоест и на двете места, където беше поставен рутера си имах добро покритие дори и в отдалечените стаи.

Идеята ми е следната: поставям на етажи 4, 5, 6, 7 и 8 устройства, които да могат да приемат и препредават сигнала едно на друго. До устройството на 4-тия етаж ще пусна кабел от партера, защото няма смисъл за поставяне на още устройства, които да прехвърлят от 1-вия до 4-тия етаж. За рутер смятам да ползвам въпросния WRT54GL, който ще осигурява безжична връзка на партера и ще има връзка по кабел с устройството на 4-тия етаж.

Въпросът ми е следния: Какви устройства да използвам за покриване на етажите? Четох разни неща и се спрях на Ubiquiti UniFi, но не ми стана ясно дали тази ситема от АП-та имат нужда всяко едно от тях да бъдат свързани с кабел до рутера. Друг вариант, който гледах е AirLive G-DUO или рутери с DD-WRT или друг подобен фърм, чрез който рутера да приема и препредава сигнала.

Ще съм много благодарен ако ми разясните как точно мога да реализирам това начинание, тъй като ми е за първи път, а има някой (за доста хора елементарни) въпроси, с които се сблъсквам. Благодаря предварително на отзовалите се :)

post-1656-0-14974300-1319393335_thumb.jp

Адрес на коментара
Сподели в други сайтове

  • Отговори 46
  • Created
  • Последен отговор

Top Posters In This Topic

  • uBoTo

    15

  • NetworkPro

    10

  • 111111

    4

  • Mupo neTkoB

    4

Ако искаш да спестиш пари мога да ти измисля вариянт с най-евтинте "рутерчета".

Ако искаш качество и контрол - MIKROTIK устройствата ще ти свършат работа.

Адрес на коментара
Сподели в други сайтове

Тъй като става въпрос за сграда, която се ползва активно основно 4-5 месеца, не мисля че има смисъл от сериозни инвестиции. Идеята е хората, които идват да имат достъп до поща, фейсбук и нищо отговорно. Въпроса е какви устройства да използвам най-удачно и рационално, като идеята ми беше да не пускам кабели до всеки етаж, а най-много до 4-тия. Както и ако е възможно да запазя Linksys-а за партера и да се ползва за рутер. Предполагам, че мрежата няма да се натоварва с повече от 10 потребителя едновременно.

Адрес на коментара
Сподели в други сайтове

Ако ползваш Унита задължително кабел до всяко едно и щом е за малко потребление през етаж ги сложи аз така направих с едно общежитие и има резултат ;D


Адрес на коментара
Сподели в други сайтове

Ubiquiti UniFi e добро решение - покриват добре. Незнам каква е квадратурата, на която трябва да работят, но като гледам разпределението, не би трябвало да имаш проблем. Замисли се обаче да преместиш ап-то от другата страна на асансьорната шахта срещу точка 2, защото няма нужда да покриваш стълбището. Ако в нормален режим на работа си имал 2 черти на wi-fiто, то като се натовари ще паднат. Вземи също впредвид, че асансьорната шахта е стоманобетон. Скоро в един хотел се налагаше да правя подобно нещо и го направихме така- от един гигабитов менидж суич до всеки етаж кабел и от там през обикновени тп-линкове до всяко ап. Но ти можеш от какъвто и да е суич да пуснеш до всяко ап кабел. Зависи каква възможност за окабеляване имаш.

Редактирано от asensp
Адрес на коментара
Сподели в други сайтове

  • Администратор

през етаж слагаш пред стая 10 и през етаж пред стая 4

каквото и да сложиш стига да имат опция AP ще свърши работа

Харесай поста ^^^
acer.gif htc.gifsigpic4024_2.gif

Форумът е за взаимопомощ а не за свършване на чужда работа


ɹɐǝɥ uɐɔ noʎ ǝɹoɯ ǝɥʇ 'ǝɯoɔǝq noʎ ɹǝʇǝınb ǝɥʇ

Адрес на коментара
Сподели в други сайтове

PcTuning, малко ме притеснява, че през етаж може да няма да покрие добре.

asensp, квадратурата не е голяма (около 120 квадрата, забравих да го премеря точно). Кабелите мога да ги пусна през складовите помещения, а също така идеята ми е и там да сложа устройствата (с цел да не могат да се пипат от чужди хора и да са защитени). Относно стоманобетона - както съм писал, при пробите ми сигнала минаваше и през стоманобетона и като обхват имах 2 чертички в най-отдалечената стая.

111111, не ми е удобно поради допълнителните кабели до тези точки (стаи 10 и 4), а и малко ме съмнява при такова разпределение да имам добро покритие.

Когато прочетох мненията ви, забелязах че съм пропуснал да спомена за складовите помещения. Най-удобно ще ми е да пусна кабел до 4-тия етаж. Там мога да сложа суич и да пусна преспокойно кабели до другите етажи (преминаването през 2 и 3 етажи са ми проблем, нямам пълноценен достъп до тях). Също така е желателно AP-тата да ги монтирам в складовите помещения, защото достъпа до тях е ограничен и няма да се притеснявам от кражба или вандализам от страна на външни лица.

П.П.: Забравих да попитам за UBNT UniFi - как се монтират и какво е разпределението на сигнала от тези устройства? До колкото разбрах е omni, но като гледах в сайта на фирмата се монтират на тавана?!

Редактирано от uBoTo
Адрес на коментара
Сподели в други сайтове

  • Администратор

111111, не ми е удобно поради допълнителните кабели до тези точки (стаи 10 и 4), а и малко ме съмнява при такова разпределение да имам добро покритие.

напротив това е най доброто разположение

или пред стаи 12 и 6

Харесай поста ^^^
acer.gif htc.gifsigpic4024_2.gif

Форумът е за взаимопомощ а не за свършване на чужда работа


ɹɐǝɥ uɐɔ noʎ ǝɹoɯ ǝɥʇ 'ǝɯoɔǝq noʎ ɹǝʇǝınb ǝɥʇ

Адрес на коментара
Сподели в други сайтове

dimo_tenev, няма как да стане.

111111, съгласен съм, но проблема е със защитата от кражба или друго влияние на хората. Ако ги сложа пред стаите или в другото пространство (коридор между стаите), всеки ще има достъп до устройствата.

Какво е мнението ви спрямо идеята ми в по-горния пост? На всеки етаж по едно UniFi в складовите помещения и ще сложа един суич на 4-тия етаж и от там нагоре до другите етажи по 1 кабел за AP-тата. По този начин дори да се наложи след време преструктуриране на мрежата ще стане по-лесно, а дори ако се наложи по две AP-та на етаж по-лесно ще могат да се сложат. А някой има ли мнение по въпроса с изграждането на безжично препредаване между AP-тата?

Адрес на коментара
Сподели в други сайтове

Един (два в hot-standby) MikroTik за рутер+AP http://routerboard.com/RB751U-2HnD

и Unifi за AP-та може би по едно през етаж монтирани на тавана?

Отделен VLAN за всяко AP, всички VLAN-и да се събират в MikroTik-а на bridge с филтри.

Кабелите в кръг който се събира в MikroTik-а, така че ако се прекъсне някъде - останалото да работи.

На MikroTik-а конфигурация срещу torrent-и.

Отчитане и таксуване ще има ли?

Редактирано от NetworkPro
Адрес на коментара
Сподели в други сайтове

NetworkPro, няма да има отчитане и таксуване. До сега съм нямал допирни точки с MikroTik и не съм много наясно. От написаното от теб видях RB751U-2HnD какво представлява, но не разбрах къде предлагаш да го сложа него? За кабелите предлагаш от всяко Unifi да стигат до рутера? Какъв рутер предлагаш да ползвам - модел? Това с VLAN за всяко АP, предполагам, че с малко повече четене и търсене в интернет ще мога да го оправя. Иначе задължително ще трябва да се орежат торентите.

Адрес на коментара
Сподели в други сайтове

Моя съвет е да слагаш един "тип" оборудване. Мешена скара не зависимо на какво е базирана си носи последствията е последствие.

Analog Audio™

Адрес на коментара
Сподели в други сайтове

OK значи моето предложение от по-горе с допълнение: VLAN-ите се правят със суичове на неомонтана (RRCP) или по-големи Web-Smart ако ти се дават пари за такива и ако има къде да стоят.

Unifi-тата се свързват в суичовете и до рутера стига само един или както предложих два кабела (мрежата в кръг на два порта на MikroTik-а с активирано RSTP)

MikroTik-а може да стои на рецепция както споменаваш в началото.

Това е най-евтиния и доста здрав вариянт.

Мешаната скара е MikroTik за рутер (+AP рецепция) + Ubiquiti MIMO AP-та за клиентите в сградата.

Просто нямаш голям избор, това е хем по-евтино от други устройства хем по-добро.

Аз конфигурирам мрежи срещу заплащане. Skype-а ми е обявен в профила.

Редактирано от NetworkPro
Адрес на коментара
Сподели в други сайтове

NetworkPro, благодаря за отговора и предложението. Доста си далеч, иначе можеше и да говорим на място относно мрежата и изграждането. Аз се притеснявам и за друго, ако се направи по този начин, по който каза ти. Просто във Варна незнам някой да продава и да държи в наличност MikroTik продукти както и Ubiquiti. За мен става доста сложно като човек, който не се е занимавал с конкретните устройства. А за обект, който работи само лятото, мисля че е по-рационално да се направи нещо по-елементарно, така че и да стане нещо да може да се отстрани и от не чак толкова разбиращи хора или да се купи един суич от всеки един магазин, а не да се чака доставка.

До казаното и предложеното до тук стигнах до следния извод: пускам 2 кабела от рецепция (единия неактивен на първо време) до 4-ти етаж, на 4-ти етаж закачам суич и от него пускам през етаж по кабел, на който закачам Unifi в складовите помещения. Според покритието, ако се наложи ще закача още няколко UniFi-та (на етажите където е нямало), за да може да покрият стая 1 (там имах проблеми при тестовете). На партера ще си остане WRT54GL, който си работи за партера. Тук стигам до въпроса - да ползвам ли WRT54GL за рутер или да сложа друг (какъв?!) и да ползвам Linksys-а като AP за партера.
