NBM5 и облъчвател?

[RudY-ElectriC]

В крайна сметка реших да ги "пригодя" за нормален и/или би-полярен облъчвател.

Ето как изглежда това. Изпълнението е аматьорско разбира се

Само въпроса ми е дали да слагам фолио на дупката дето е в центъра на паницата.

Това не са ли паници от 25 dB - версия на "NANO BRIDGE"?

[Semoff]

Това не са ли паници от 25 dB - версия на "NANO BRIDGE"?

Да точно, то така се казва и темата

[looper]

Браво на колегата Semof добри хранилки за птици е направил, след като не е спазил фокусното разстояние :D. Стават не само за врабчета, но и за малки щъркели

[RudY-ElectriC]

Да точно, то така се казва и темата

Извинявай ама къде точно пише в заглавието на темата че бриджовете са с антена 25 dB

[bobo]

Браво за модификацията . Само поскъси шпилките че много длъжки ми се виждат и си избягал от фокус.

Можеш да го сметнеш :

f = D² / 16d

D - е широчината на антената от ръб до ръб

d - е дълбочината на антената

f - е разстоянието на фокуса от дъното на антената . В случая дупката:-)Иначе на око Фокуса е горе долу около върха на стърчащия оригинален облъчвател .

Редактирано 10 Март, 2012 от bobo

[Semoff]

Извинявай ама къде точно пише в заглавието на темата че бриджовете са с антена 25 dB

Добре, нека кажем че не съм видял разлика дали е 25 или 22. Мене ако ме питаш и двете за никав *** не стават (лично мнение). В конкретния случай това са 25 dbi.

Браво за модификацията . Само поскъси шпилките че много длъжки ми се виждат и си избягал от фокус.

Можеш да го сметнеш :

f = D² / 16d

D - е широчината на антената от ръб до ръб

d - е дълбочината на антената

f - е разстоянието на фокуса от дъното на антената . В случая дупката:-)Иначе на око Фокуса е горе долу около върха на стърчащия оригинален облъчвател .

Наистина, благодаря за смисления отговор!

Идните дни ще оправя фокуса и ще ги сложа за проба някъде и без това имам 2 облъчвателя дето се търкалят из склада.

По тази формула излиза ~183,7 мм. Почти съм го уцелил сега е някъде около 450 мм

[Semoff]

Оправих фокуса, монитрах антените на около 3КМ линк и изглежда да вършат доста по-добра работа от първоначалното им предназначение

Фокусното разстояние на тези антени е около 130-140 мм.

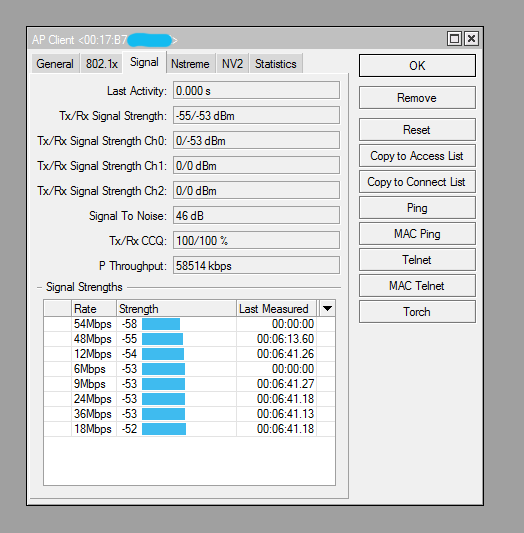

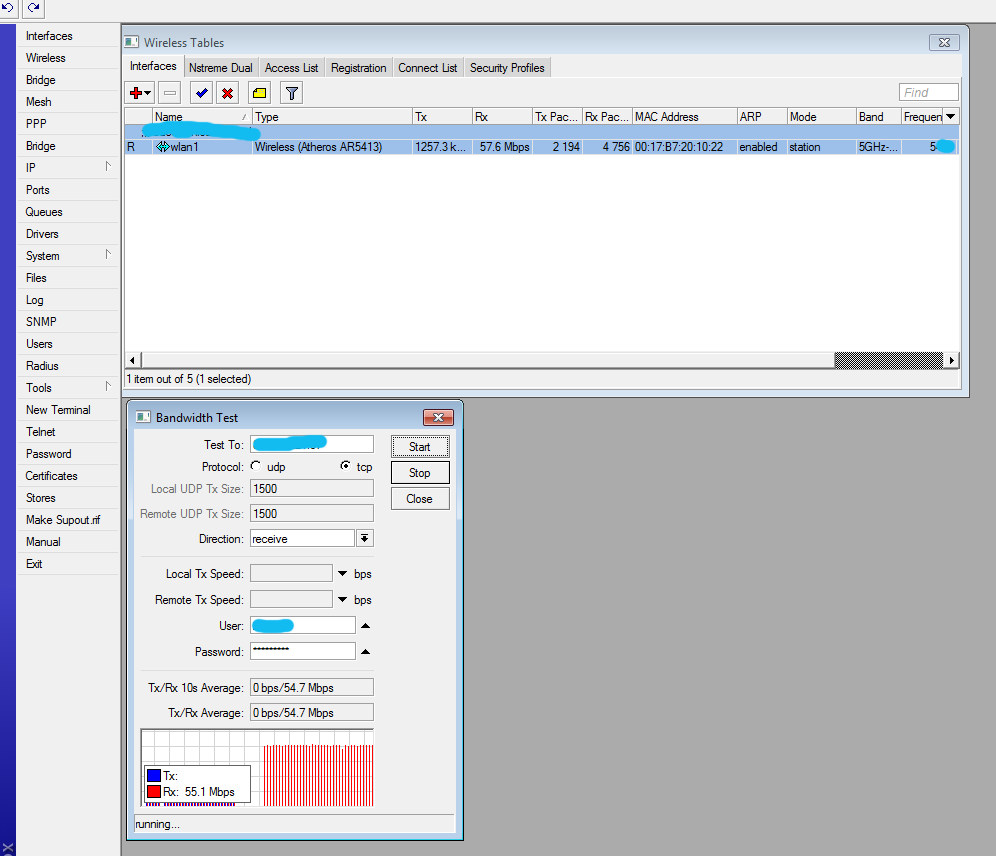

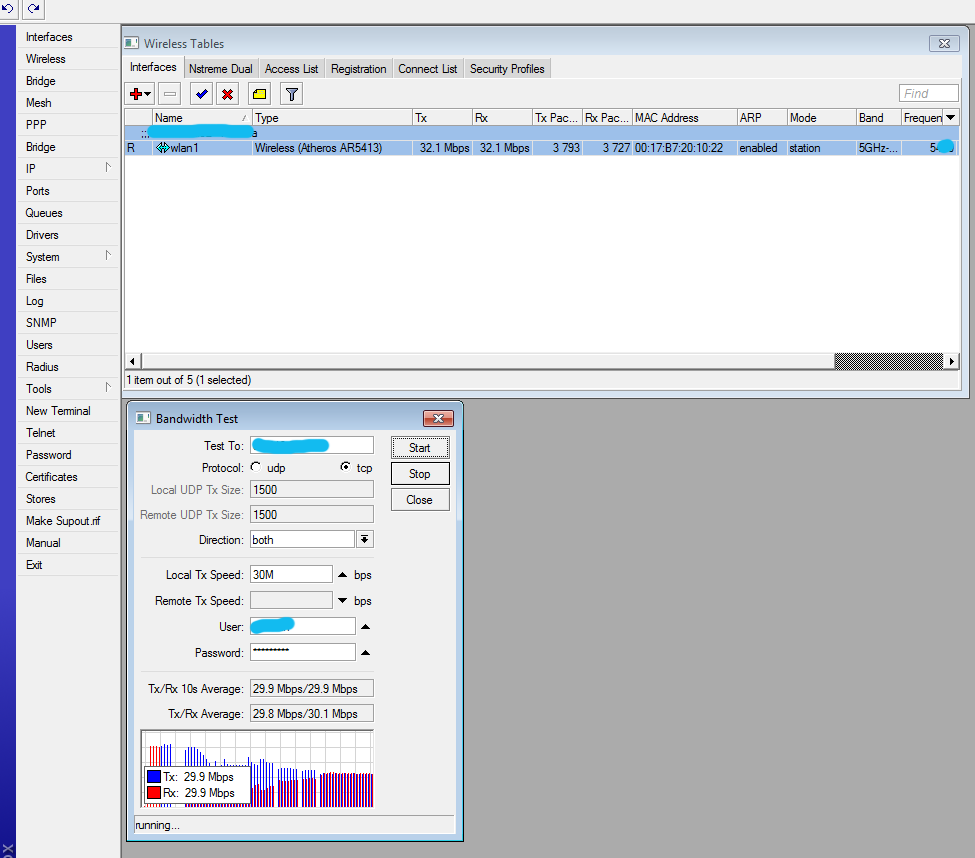

Ето и снимки от работещия линк.

П.П. Ще направя снимки на самите чинии, като се кача пак някой ден там. Че съвсем забравих да ги снимам

Редактирано 15 Март, 2012 от Semoff

[111111]

неправилно си провел теста

на сайта на микротик има ейто това инструментче КЛИК

и се тества с него

пък ако не ме мързи ще ти намеря новата версия на инструментчето дето прави и брой конекции

че от микротик ги мързи да го публикуват публично

[Semoff]

То от едната страна е PC, от другата страна Alix.

А и при положение, че тези карти работят на "A" стандарт, едва ли има какво повече може да се желае

[Велин]

може още малко до се напънат, халф да дойде на около 75 -80 мбит
