meneldor

Порт на отделна мрежа

Въпрос

meneldor

Искам да изкарам един от портовете на RB760iGS в изолирана мрежа и не съм сигурен по кой път да тръгна.

В момента има един bridge и всички портове са slave, мисля че към ether2(както си идва борда по подразбиране). ether1 е WAN към интернет.

Искам да изкарам eth2+eth3 в една мрежа(да си остане в бриджа), eth4 в отделна със собствен dhcp pool, а eth5 остава празен тъй като има PoE и може да потрябва в бъдеще. Всички мрежи трябва да имат достъп до WAN.

1) Трябва ли да изкарам задължително eth4 от master-a?

2) Трябва ли да правя bridge на eth4 след като ще е сам?

3) Нужно ли е да правя VLAN-и за целта или е излишно усложнение?

4) На eth2 в бриджа ще има NAS и в един момент втората мрежа трябва да може да вижда определени портове от него. Предполагам няма да е проблем?



Благодаря!

Сподели публикацията


Адрес на коментара
Сподели в други сайтове

22 отговори на този въпрос

Recommended Posts

  • 1
JohnTRIVOLTA

1во - щом си пренасочил портовете за Open VPN то тогава го спри този който е на борда , ако са два то смени порта/е/ на един от тях!

2ро -ползвай drop в raw секцията.

3то - ползвай различни портове за познатите сървиси.

Сподели публикацията


Адрес на коментара
Сподели в други сайтове
  • 1
JohnTRIVOLTA
Преди 3 часа, meneldor написа:

Под "2ро -ползвай drop в raw секцията." имаш в предвид да не ползвам reject ли? Не съм сигурен коя е raw секцията.

Всичко що е дроп и рижект го премести с дроп в прерутинг веригата на raw секцията в стената

/ip firewall raw

Сподели публикацията


Адрес на коментара
Сподели в други сайтове
  • 1
111111
преди 7 минути, meneldor написа:

/ip firewall raw add action=drop chain=prerouting comment="dropping port scanners" src-address-list=port_scanners add action=drop chain=prerouting comment=without-whitelist dst-port=53 protocol=udp src-address-list=!whitelist add action=drop chain=prerouting comment=without-whitelist dst-port=53,2000,2222,8291 protocol=tcp src-address-list=!whitelist

Защо просто не добавиш интерфейса за да си улесниш писането от де не трябва да идва трафик без подкана?
Даже с interface list всичко се описва за секунди.

Слагай си коментари на правилата, защото след някой месец ще има да се дивиш какво си творил.

Сподели публикацията


Адрес на коментара
Сподели в други сайтове
  • 0
111111

Обнови до последната версия!
Tам няма да се бориш с Master Slave a а само с бриджа

4-ти порт ще е извън бриджа задаваш му адрес и дхцп настройки
в зависимост от NAT правилото ще имаш нет и в двете мрежи, или ще трябва да направиш второ правило.

Сподели публикацията


Адрес на коментара
Сподели в други сайтове
  • 0
meneldor

Версията ми е v6.43.2. Сега от eht3 и eth5 си взимам адрес по dhcp и всичко е ок(eth2 нянам връзка също), но на т4-ти няма никой. DHCP Server "1st floor" го дава Invalid.

Ето ми конфигурациите:

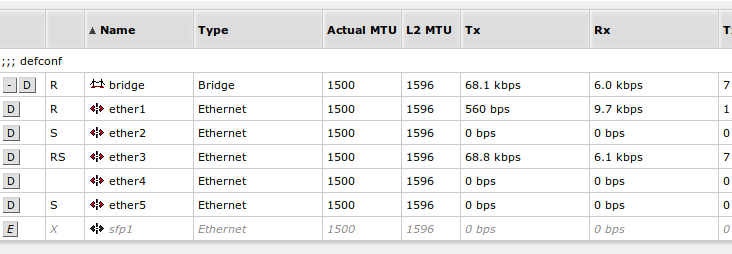

Interfaces

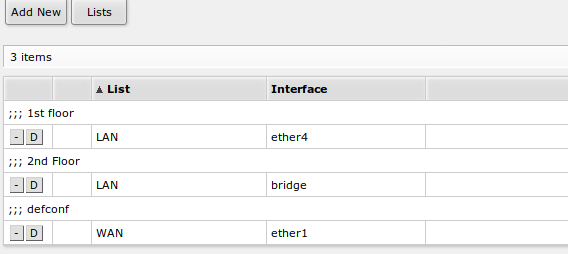

Interface list

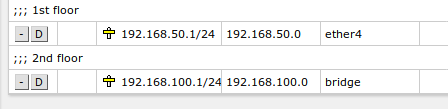

Addresses

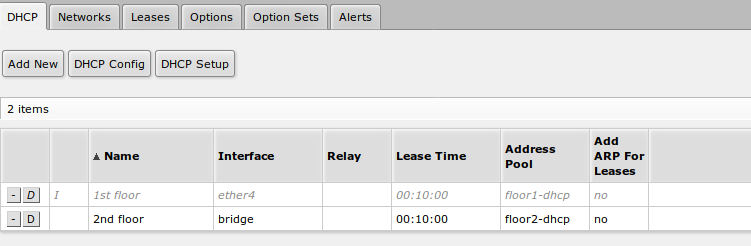

DHCP Server

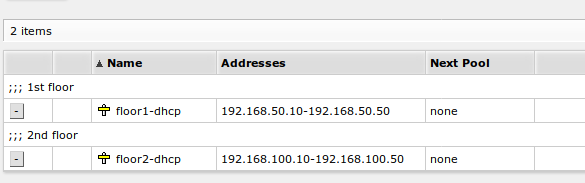

Pool




Firewall:

Quote

#  /ip firewall filter print

Flags: X - disabled, I - invalid, D - dynamic
 0  D ;;; special dummy rule to show fasttrack counters
      chain=forward action=passthrough

 1    ;;; defconf: accept established,related,untracked
      chain=input action=accept connection-state=established,related,untracked

 2    ;;; defconf: drop invalid
      chain=input action=drop connection-state=invalid

 3    ;;; defconf: accept ICMP
      chain=input action=accept protocol=icmp

 4    ;;; defconf: drop all not coming from LAN
      chain=input action=drop in-interface-list=!LAN

 5    ;;; defconf: accept in ipsec policy
      chain=forward action=accept ipsec-policy=in,ipsec

 6    ;;; defconf: accept out ipsec policy
      chain=forward action=accept ipsec-policy=out,ipsec

 7    ;;; defconf: fasttrack
      chain=forward action=fasttrack-connection connection-state=established,related

 8    ;;; defconf: accept established,related, untracked
      chain=forward action=accept connection-state=established,related,untracked

 9    ;;; defconf: drop invalid
      chain=forward action=drop connection-state=invalid

10    ;;; defconf:  drop all from WAN not DSTNATed
      chain=forward action=drop connection-state=new connection-nat-state=!dstnat in-interface-list=WAN





Редактирано от meneldor

Сподели публикацията


Адрес на коментара
Сподели в други сайтове
  • 0
111111

Използвай WINBOX. Това браузерно творение за нищо не става.

Порт 4 да не е добавен в някой от бридж макар и изключен.

/той и на снимката е изключен/

Моля, влезте или се регистрирайте, за да видите този code.



Сподели публикацията


Адрес на коментара
Сподели в други сайтове
  • 0
meneldor

И аз си го помислих, че може да е останало в бридж, но не знаех къде да търся. Утре ще го погледна този нат.

Мерси

Сподели публикацията


Адрес на коментара
Сподели в други сайтове
  • 0
meneldor
17 hours ago, 111111 said:

Използвай WINBOX. Това браузерно творение за нищо не става.

Порт 4 да не е добавен в някой от бридж макар и изключен.

/той и на снимката е изключен/

Моля, влезте или се регистрирайте, за да видите този code.



Това е резултата:

Quote

/ip firewall nat
add action=masquerade chain=srcnat comment="defconf: masquerade" ipsec-policy=out,none out-interface-list=WAN

chain srcnat е празен обаче.

Сега ще подкарам Winbox да видя там дали нещо по-интересно ще покаже.

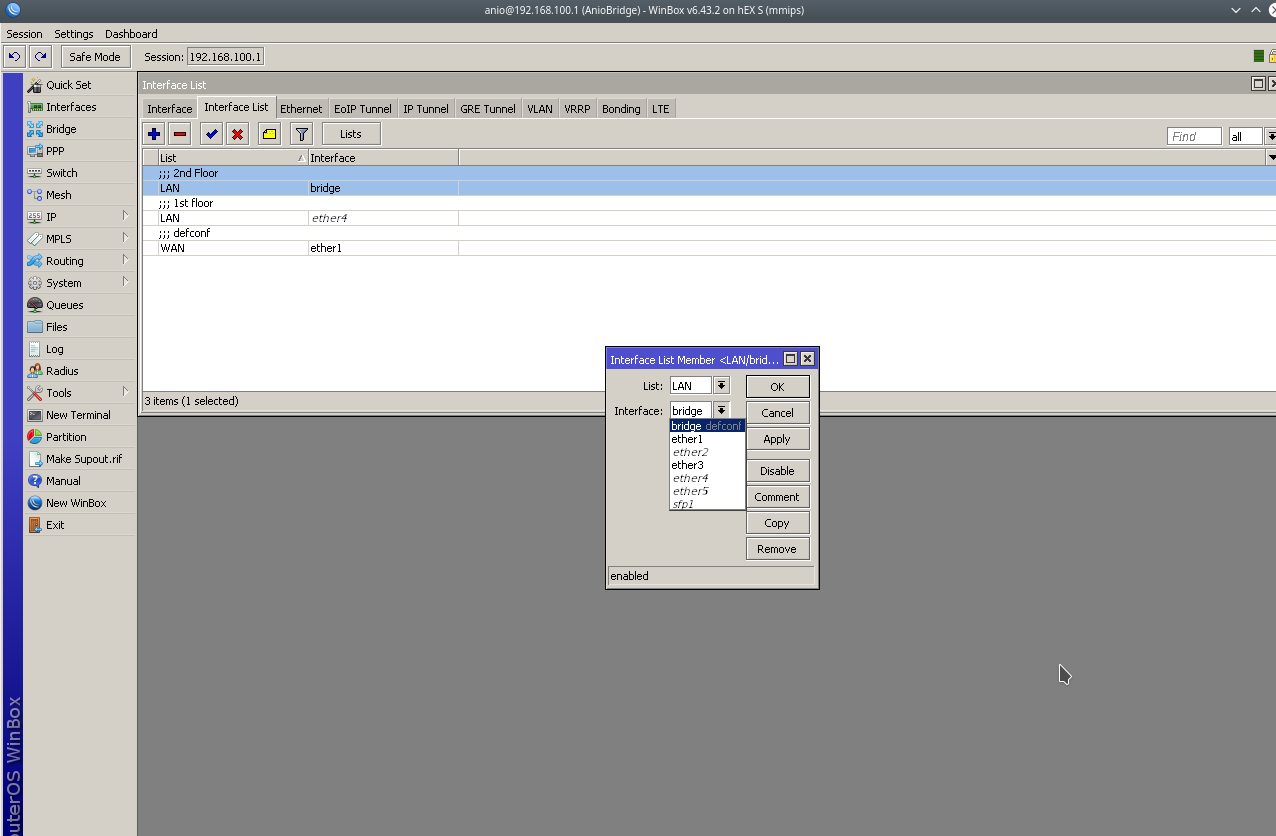

В интерфейс лист-а в Уинбокс някои портове са в italic шрифт. Това какво значи? Switch -> Switch All Ports ми е изключено, но мисля така трябва да бъде.

Моля, влезте или се регистрирайте, за да видите този attachment.

Редактирано от meneldor

Сподели публикацията


Адрес на коментара
Сподели в други сайтове
  • 0
111111

Италик значи спрян.

А там където си направил снимката, това са ти групите интерфейси и ако тие спряно както на снимката няма да текне нет

влез на Бридж>портове и там виж да не е объркано нещо.

Сподели публикацията


Адрес на коментара
Сподели в други сайтове
  • 0
meneldor

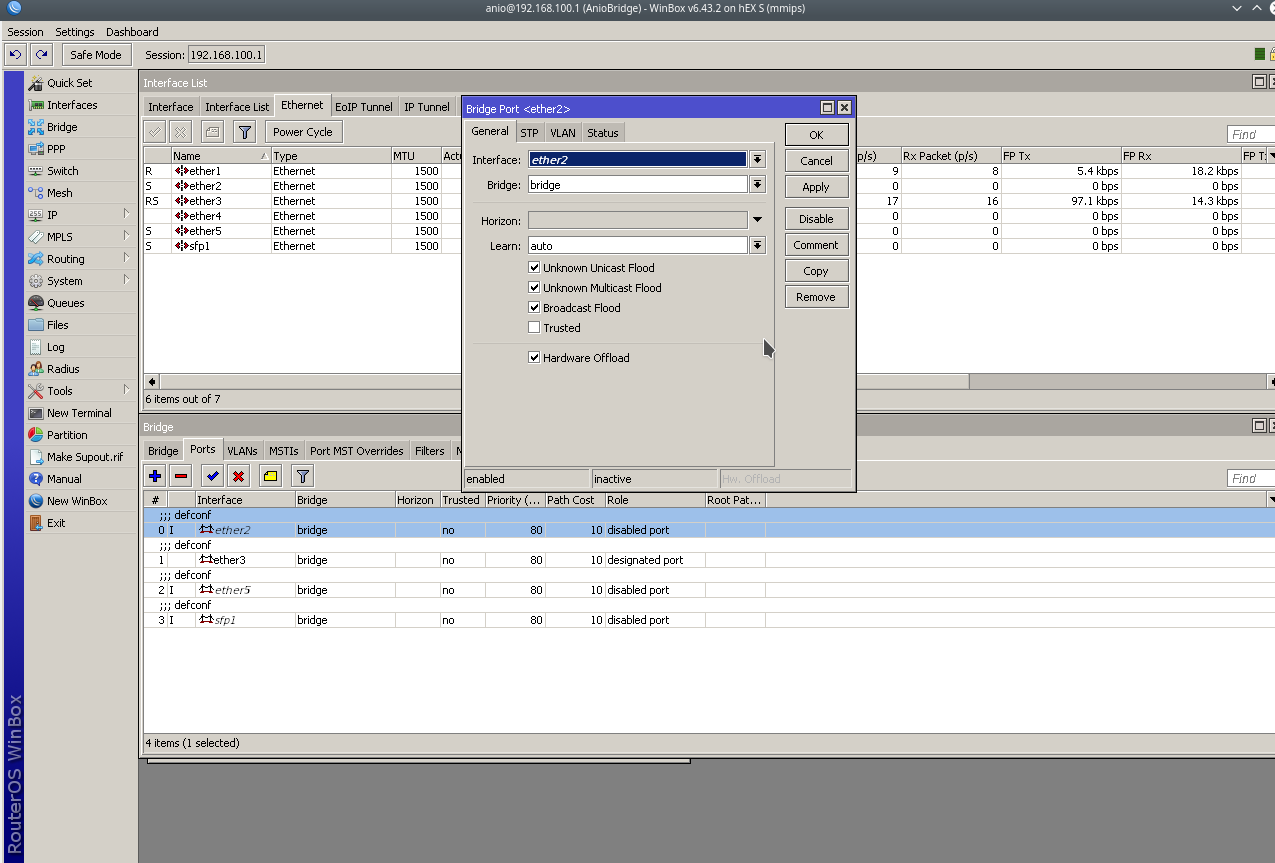

Ами на бридж всички портове освен 3-ти ги дава disabled:

Моля, влезте или се регистрирайте, за да видите този attachment.

На снимката отворих 2-ри и му дадох Disable -> Enable, но продължава да седи така. Освен да ресетна рутера и да почна от начало 😕

Сподели публикацията


Адрес на коментара
Сподели в други сайтове
  • 0
meneldor

Няма, само един кабел имам, но както бях написал по-горе, като преместя кабела на другите портове нямам връзка с рутера даже и със статично ip. И с двете мрежи пробвах.

Сподели публикацията


Адрес на коментара
Сподели в други сайтове
  • 0
naskonux

Още в Interface List се вижда, че имаш "R" -running на 1-ви и 3-ти порт т.е. имаш включени устройства само към тях. В Bridge виждаш същото - имаш символ "I" - inactive на портове 2, 5, sfp1, което пак показва, че нямаш включени устройства към въпросните портове.

Сподели публикацията


Адрес на коментара
Сподели в други сайтове
  • 0
meneldor
13 minutes ago, naskonux said:

Още в Interface List се вижда, че имаш "R" -running на 1-ви и 3-ти порт т.е. имаш включени устройства само към тях. В Bridge виждаш същото - имаш символ "I" - inactive на портове 2, 5, sfp1, което пак показва, че нямаш включени устройства към въпросните портове.

Да, на 1-ви ми е интернета, на 3-ти съм аз с Winbox. От тук натам където и да преместя (освен 3-ти и 5-ти) не работят. 2-ри е в същият бридж, но не става. 4-ти е изкаран от бриджа и му е сетната мрежа 192.168.50.0/24, но не мога да се вържа към тоя порт също.

Сподели публикацията


Адрес на коментара
Сподели в други сайтове
  • 0
meneldor

Втората мрежа се получи, но трябваше да добавя втори бридж, в който е само порт 4. Без бридж не става...

Сподели публикацията


Адрес на коментара
Сподели в други сайтове
  • 0
meneldor

Искам да помоля да прегледате конфигурацията, която успях да скалъпя след четене от различни места за пропуски или нещо объркано. Най-вече се съмнявам, че някое правило във firewall може да не е където трябва. Изрязал съм скриптовете, че и без това е дълго.

Quote

# oct/10/2018 10:23:00 by RouterOS 6.43.2
# software id = AQME-0EWX
#
# model = RB760iGS
/interface bridge
add admin-mac=B8:B8:B8:B8:B8:B8 auto-mac=no comment=defconf name=bridge
/interface ethernet
set [ find default-name=sfp1 ] disabled=yes
/interface list
add comment=defconf name=WAN
add comment=defconf name=LAN
/ip hotspot profile
set [ find default=yes ] html-directory=flash/hotspot
/ip pool
add comment="2nd floor" name=floor2-dhcp ranges=192.168.100.10-192.168.100.50
add comment="1st floor" name=floor1-dhcp ranges=192.168.50.10-192.168.50.50
/ip dhcp-server
add address-pool=floor2-dhcp disabled=no interface=bridge name="2nd floor"
add address-pool=floor1-dhcp disabled=no interface=ether4 name="1st floor"
/system logging action
set 1 disk-lines-per-file=4096
add disk-file-count=1 disk-file-name=auth.log disk-lines-per-file=5000 name=\
    auth target=disk
/interface bridge port
add bridge=bridge comment=defconf interface=ether2
add bridge=bridge comment=defconf interface=ether3
add bridge=bridge comment=defconf interface=ether5
/ip neighbor discovery-settings
set discover-interface-list=none
/interface list member
add comment="2nd Floor" interface=bridge list=LAN
add comment=Internet interface=ether1 list=WAN
add comment="1st Floor, ether4" interface=ether4 list=LAN
/interface ovpn-server server
set auth=sha1 certificate=server cipher=aes128 enabled=yes \
    require-client-certificate=yes
/ip address
add address=192.168.100.1/24 comment="2nd floor" interface=bridge network=\
    192.168.100.0
add address=192.168.50.1/24 comment="1st floor" interface=ether4 network=\
    192.168.50.0
/ip dhcp-client
add comment=defconf dhcp-options=hostname,clientid disabled=no interface=\
    ether1
/ip dhcp-server network
add address=192.168.50.0/24 gateway=192.168.50.1
add address=192.168.100.0/24 gateway=192.168.100.1
/ip dns static
add address=192.168.88.1 name=router.lan
/ip firewall address-list
add address=192.168.50.0/24 comment=1st list=whitelist
add address=192.168.100.0/24 comment=2nd list=whitelist
add address=175.45.176.0/22 comment="KOREA DEMOCRATIC PEOPLE'S REPUBLIC OF" \
    list=CountryIPBlocks
add address=1.11.0.0/16 comment="KOREA REPUBLIC OF" list=CountryIPBlocks
add address=1.16.0.0/14 comment="KOREA REPUBLIC OF" list=CountryIPBlocks
# Alot of CountryIPBlocks skipped

/ip firewall filter
add action=accept chain=input comment=\
    "defconf: accept established,related,untracked" connection-state=\
    established,related,untracked
add action=drop chain=input comment="defconf: drop invalid" connection-state=\
    invalid
add action=add-src-to-address-list address-list=port_scanners \
    address-list-timeout=2w chain=input comment="Port scanners to list " \
    protocol=tcp psd=21,3s,3,1
add action=add-src-to-address-list address-list=port_scanners \
    address-list-timeout=2w chain=input comment="NMAP FIN Stealth scan" \
    protocol=tcp tcp-flags=fin,!syn,!rst,!psh,!ack,!urg
add action=add-src-to-address-list address-list=port_scanners \
    address-list-timeout=2w chain=input comment="SYN/FIN scan" protocol=tcp \
    tcp-flags=fin,syn
add action=add-src-to-address-list address-list=port_scanners \
    address-list-timeout=2w chain=input comment="SYN/RST scan" protocol=tcp \
    tcp-flags=syn,rst
add action=add-src-to-address-list address-list=port_scanners \
    address-list-timeout=2w chain=input comment="FIN/PSH/URG scan" protocol=\
    tcp tcp-flags=fin,psh,urg,!syn,!rst,!ack
add action=add-src-to-address-list address-list=port_scanners \
    address-list-timeout=2w chain=input comment="ALL/ALL scan" protocol=tcp \
    tcp-flags=fin,syn,rst,psh,ack,urg
add action=add-src-to-address-list address-list=port_scanners \
    address-list-timeout=2w chain=input comment="NMAP NULL scan" protocol=tcp \
    tcp-flags=!fin,!syn,!rst,!psh,!ack,!urg
add action=drop chain=input comment="dropping port scanners" \
    src-address-list=port_scanners
add action=drop chain=input comment=without-whitelist dst-port=53 protocol=\
    udp src-address-list=!whitelist
add action=reject chain=input comment=without-whitelist dst-port=\
    53,2000,2222,8291 protocol=tcp reject-with=tcp-reset src-address-list=\
    !whitelist
add action=drop chain=input comment=blacklist src-address-list=blacklist
add action=add-src-to-address-list address-list=ssh_blacklist \
    address-list-timeout=1d chain=input comment="ssh brute force" \
    connection-state=new dst-port=12211 protocol=tcp src-address-list=\
    ssh_stage
add action=add-src-to-address-list address-list=ssh_stage \
    address-list-timeout=1m chain=input comment="ssh brute force" \
    connection-state=new dst-port=12211 protocol=tcp
add action=drop chain=input comment="ssh brute force" dst-port=12211 \
    protocol=tcp src-address-list=ssh_blacklist
add action=add-src-to-address-list address-list=winbox_blacklist \
    address-list-timeout=1d chain=input comment="winbox brute force" \
    connection-state=new dst-port=8291 protocol=tcp src-address-list=\
    winbox_stage3
add action=add-src-to-address-list address-list=winbox_stage3 \
    address-list-timeout=1m chain=input comment="winbox brute force" \
    connection-state=new dst-port=8291 protocol=tcp src-address-list=\
    winbox_stage2
add action=add-src-to-address-list address-list=winbox_stage2 \
    address-list-timeout=1m chain=input comment="winbox brute force" \
    connection-state=new dst-port=8291 protocol=tcp src-address-list=\
    winbox_stage1
add action=add-src-to-address-list address-list=winbox_stage1 \
    address-list-timeout=1m chain=input comment="winbox brute force" \
    connection-state=new dst-port=8291 protocol=tcp
add action=drop chain=input comment="winbox brute force" dst-port=8291 \
    protocol=tcp src-address-list=winbox_blacklist
add action=drop chain=forward comment="invalid packet flags" protocol=tcp \
    tcp-flags=!fin,!syn,!rst,!ack
add action=drop chain=forward comment="invalid packet flags" protocol=tcp \
    tcp-flags=fin,syn
add action=drop chain=forward comment="invalid packet flags" protocol=tcp \
    tcp-flags=fin,rst
add action=drop chain=forward comment="invalid packet flags" protocol=tcp \
    tcp-flags=fin,!ack
add action=drop chain=forward comment="invalid packet flags" protocol=tcp \
    tcp-flags=fin,urg
add action=drop chain=forward comment="invalid packet flags" protocol=tcp \
    tcp-flags=syn,rst
add action=drop chain=forward comment="invalid packet flags" protocol=tcp \
    tcp-flags=rst,urg
add action=drop chain=forward comment=drop_port_0 protocol=tcp src-port=0
add action=drop chain=forward comment=drop_port_0 dst-port=0 protocol=tcp
add action=drop chain=forward comment=drop_port_0 protocol=udp src-port=0
add action=drop chain=forward comment=drop_port_0 dst-port=0 protocol=udp
add action=drop chain=input comment="defconf: drop all not coming from LAN" \
    in-interface-list=!LAN
add action=accept chain=forward comment="defconf: accept in ipsec policy" \
    ipsec-policy=in,ipsec
add action=accept chain=forward comment="defconf: accept out ipsec policy" \
    ipsec-policy=out,ipsec
add action=fasttrack-connection chain=forward comment="defconf: fasttrack" \
    connection-state=established,related
add action=accept chain=forward comment=\
    "defconf: accept established,related, untracked" connection-state=\
    established,related,untracked
add action=drop chain=forward comment=telnet dst-port=23 protocol=tcp \
    src-address-list=!telnet-accept
add action=drop chain=forward comment=ssh disabled=yes dst-address-list=\
    ssh-drop dst-port=22 protocol=tcp src-address-list=!ssh-accept
add action=drop chain=forward comment=blacklist src-address-list=blacklist
add action=drop chain=forward comment=blacklist dst-address-list=blacklist
add action=drop chain=forward comment=samba dst-port=111,135,137-139,445 \
    protocol=tcp
add action=drop chain=forward comment=samba dst-port=111,135,137-139,445 \
    protocol=udp
add action=drop chain=forward comment=CountryIPBlocks protocol=icmp \
    src-address-list=CountryIPBlocks
add action=drop chain=forward comment=CountryIPBlocks dst-port=\
    20,21,22,23,25,53,80,1723,3128,8080,12211,34567 protocol=tcp \
    src-address-list=CountryIPBlocks
add action=drop chain=forward comment=CountryIPBlocks dst-port=53,161 \
    protocol=udp src-address-list=CountryIPBlocks
add action=accept chain=input comment="defconf: accept ICMP" disabled=yes \
    dst-limit=30,30,dst-address/1m40s limit=30,30:packet protocol=icmp
add action=accept chain=forward comment=echo-reply icmp-options=0:0 protocol=\
    icmp
add action=accept chain=forward comment=net-unreachable icmp-options=3:0 \
    protocol=icmp
add action=accept chain=forward comment=host-unreachable icmp-options=3:1 \
    protocol=icmp
add action=accept chain=forward comment=\
    host-unreachable-fragmentation-required icmp-options=3:4 protocol=icmp
add action=accept chain=forward comment=source-quench icmp-options=4:0 \
    protocol=icmp
add action=accept chain=forward comment=echo-request icmp-options=8:0 \
    protocol=icmp
add action=accept chain=forward comment=parameter-bad icmp-options=12:0 \
    protocol=icmp
add action=accept chain=forward comment=time-exceed icmp-options=11:0 \
    protocol=icmp
add action=drop chain=forward comment=other-types protocol=icmp
add action=accept chain=output comment=established-related-connections \
    connection-state=established,related
add action=drop chain=output comment=invalid-connections connection-state=\
    invalid
add action=drop chain=forward comment="defconf: drop invalid" \
    connection-state=invalid
add action=drop chain=forward comment=\
    "defconf:  drop all from WAN not DSTNATed" connection-nat-state=!dstnat \
    connection-state=new in-interface-list=WAN
/ip firewall nat
add action=dst-nat chain=dstnat comment="OpenVPN UDP NAT" dst-port=3194 \
    in-interface-list=WAN protocol=udp to-addresses=192.168.100.55 to-ports=\
    1194
add action=dst-nat chain=dstnat comment="OpenVPN TCP NAT" dst-port=3194 \
    in-interface-list=WAN protocol=tcp to-addresses=192.168.100.55 to-ports=\
    1194
add action=masquerade chain=srcnat comment="defconf: masquerade" \
    ipsec-policy=out,none out-interface-list=WAN
/ip service
set telnet disabled=yes
set ftp disabled=yes
set ssh address=192.168.100.0/24,10.10.1.0/24 port=12211
set www-ssl certificate=mikro_bridge.crt_0
set api disabled=yes
set winbox address=192.168.100.0/24,192.168.50.0/24,10.0.0.44/32
set api-ssl certificate=mikro_bridge.crt_0
/ip ssh
set strong-crypto=yes
/ppp secret
add disabled=yes local-address=192.168.100.66 name=2nd-vpn service=ovpn
add local-address=192.168.50.66 name=1st-vpn service=ovpn
/system clock
set time-zone-name=Europe/Sofia
/system identity
set name=MikroBridge
/system logging
add action=disk topics=critical
add action=disk topics=error
add action=disk topics=info
add action=disk topics=warning
add action=auth topics=account
add action=auth topics=critical
/system routerboard settings
set silent-boot=no
/tool bandwidth-server
set enabled=no
/tool mac-server
set allowed-interface-list=none
/tool mac-server mac-winbox
set allowed-interface-list=none
/tool mac-server ping
set enabled=no


Рутерът ще стои след бриджнат гпон(или както там се казва) с оптика от А1. Опитал съм се да изолирам двете мрежи тъй като съседа под мен ще е вързан на ether4. Тъй като не искам да пускам uPnP не ми е ясно какво трябва да е правилото за порта на uTorrent? Ако беше само една мрежа ясно, но сега не знам как да го пренасоча към определена мрежа.

Благодаря

Сподели публикацията


Адрес на коментара
Сподели в други сайтове
  • 0
meneldor

Някой може ли да погледне конфига, моля 🙂

Сподели публикацията


Адрес на коментара
Сподели в други сайтове
  • 0
meneldor

Благодаря! Vpn-на на рутера тръгнах да го правя за бекъп, но не го довърших.

Единственото, което трябва да се вижда отвън е пренасочения порт на vpn-a. Другите сървиси ще са видими само от !WAN интерфейсите, а SSH е с променен порт.

Под "2ро -ползвай drop в raw секцията." имаш в предвид да не ползвам reject ли? Не съм сигурен коя е raw секцията.

Редактирано от meneldor

Сподели публикацията


Адрес на коментара
Сподели в други сайтове
  • 0
meneldor
43 minutes ago, JohnTRIVOLTA said:

Всичко що е дроп и рижект го премести с дроп в прерутинг веригата на raw секцията в стената

/ip firewall raw

Това не го знаех 🙂 всички tutorials и блогове, които четох са все с filter. Дори този, който си е набит по дифолт в рутера. Ще ги преместя

Сподели публикацията


Адрес на коментара
Сподели в други сайтове
  • 0
JohnTRIVOLTA
преди 53 минути, meneldor написа:

Това не го знаех 🙂 всички tutorials и блогове, които четох са все с filter. Дори този, който си е набит по дифолт в рутера. Ще ги преместя

Говоря основно за дроп и рижект на адреси от динамични или статични блек листи ! По-малко ресурс ползва рутера в случая. Ако искаш да разграничиш само веригите input и forward то си ползвай филтъра, защото в raw се отнася и за двете !

Сподели публикацията


Адрес на коментара
Сподели в други сайтове
  • 0
meneldor

Преместих почти всичко в prerouting веригата:

Моля, влезте или се регистрирайте, за да видите този code.

Може ли още нещо от филтъра да се премести долу и трябва ли да направя някакво разместване?

Благодаря!

Сподели публикацията


Адрес на коментара
Сподели в други сайтове
  • 0
meneldor

То всичко е copy/paste от различни места и за това се получава така 🙂

Значи вместо src-address-list=!whitelist да ползвам src-interface-list=WAN?

Коментари има навсякъде макар и някои ьа не са много пояснителни 🙂

Сподели публикацията


Адрес на коментара
Сподели в други сайтове

Създайте нов акаунт или се впишете, за да коментирате

За да коментирате, трябва да имате регистрация

Създайте акаунт

Присъединете се към нашата общност. Регистрацията става бързо!

Регистрация на нов акаунт

Вход

Имате акаунт? Впишете се оттук.

Вписване

  • Потребители разглеждащи страницата   0 потребители

    No registered users viewing this page.

×

Important Information

By using this site, you agree to our Terms of Use.
