Mikrotik 6.x ограничаване на скоростта на трафика


Taner
 Share

Recommended Posts

Привет, немога да се преборя нещо с тези микротици.
От скоро се занимавам с микротик и то само за учебни цели.

Имам учебен сървър IBM X3650 M3, с два процесора и 24 GB RAM.
На този сървър съм му инсталирал Windows Server 2012 R2.
Вътре в този сървър съм инсталирал VMWARE Workstation 12.
Вътре в този VMWARE си инсталирах Микротик 5.20, както и 6.х нещо си.
Интерфейсите ми във vnware за микротика са бриджнати!
Влизам в микротика и на интерфейса му давам айпи адрес!
Вече мога да ползвам графичната среда!
Задавам му маршрут да излиза през гейта на вивакомския ми рутер!
Тадама до тук всичко е 6!

Паля една виртуална машина със 7!
И неговият интерфей е бриджнат!
Задавам му статични настройки!
За гейтуей му задавам айпи на микротика!
За диенес четири осмици!

Пускам един пинг до 8.8.8.8 и има!
Пускам трасерт и виждам че трафика минава през айпито на микротика и чак след това през вивакомския рутер и достига гугъл!


До тук добре но когато се опитам да огранича даунлоада и ъплоуда на тази виртуална седмица в микротик не се получава!

Получи се само за ъплоада но даунлоада не успявам да огранича!

Като гледам статистиката за уплоад и даунлоад, в Queue  за лимитирането на трафика, по точно в таб трафик на самото ми правило за лимит на скоростите, при тест на скорост от витруалната седмица виждам че даунлоада ми не задейства правилото! A като гледам трафика в правилото, не засича въобще трафика за за даунлоад?

На TARGET UPLOAD имам стойности а на TARGET DOWNLOAD 0 Bps!


Къде ми е проблема?



Поздрави.


Edited by Taner
Link to comment
Share on other sites

  • Administrator

Аз не разбрах много топологията на преноса на данни.

принципно:

интернет > VMWARE BRIDGE> MT eth1 > MT + NAT> MT eth2> VMWARE BRIDGE2(lan) > останалите машини

наличието на нат + dhcp е силно улесняващо

  • Like 1
Харесай поста ^^^
acer.gif htc.gifsigpic4024_2.gif

Форумът е за взаимопомощ а не за свършване на чужда работа


ɹɐǝɥ uɐɔ noʎ ǝɹoɯ ǝɥʇ 'ǝɯoɔǝq noʎ ɹǝʇǝınb ǝɥʇ

Link to comment
Share on other sites

Мисля , че стойност 0 е еквивалент на unlimited !

Преди 7 часа, Taner написа:

Получи се само за ъплоада но даунлоада не успявам да огранича!

Като гледам статистиката за уплоад и даунлоад, в Queue  за лимитирането на трафика, по точно в таб трафик на самото ми правило за лимит на скоростите, при тест на скорост от витруалната седмица виждам че даунлоада ми не задейства правилото! A като гледам трафика в правилото, не засича въобще трафика за за даунлоад?
На TARGET UPLOAD имам стойности а на TARGET DOWNLOAD 0 Bps!
Къде ми е проблема?

Поздрави.


Ако не си заложил определена стойност или е 0 което е еквивалент на unlimited нормално да не отчита нищо ! Пробвай - сложи стойност и ще почне да отчита !

Link to comment
Share on other sites

10 minutes ago, JohnTRIVOLTA said:

Мисля , че стойност 0 е еквивалент на unlimited !

Ако не си заложил определена стойност или е 0 което е еквивалент на unlimited нормално да не отчита нищо ! Пробвай - сложи стойност и ще почне да отчита !

На кое ?

Link to comment
Share on other sites

За което говориш "На TARGET UPLOAD имам стойности а на TARGET DOWNLOAD 0 Bps!" нали огрваничаваш скоростта !

Link to comment
Share on other sites

След малко ще ти кача видео, от самото инсталиране до самото конфигуриране, това за което пишеш е само състояние, което не мога да променя, преди да постна темата ефективно търсех в гугъл и в ютюб и повтарях, каквото правят всички и само при ъплоад се задейства правилото а за даунлоад никога, пробвах с версия 5.20, 5.18. и стабилната 6-та версия.


Преди 2 часа, 111111 написа:

Аз не разбрах много топологията на преноса на данни.

принципно:

интернет > VMWARE BRIDGE> MT eth1 > NAT> MT eth2> VMWARE BRIDGE2(lan) > останалите машини

наличието на нат + dhcp е силно олесняващо

Топологията е имам един физически сървър.
Този сървър е свързан директно за вивакомски рутер.
Върху този сървър имам Windows Server 2012 R2.
Върху Server 2012 R2 имам VMWARE Workstation 12.
Върху този VMWARE Workstation 12. имам инсталиран микротик архитектура х86.
Имам само един интерфейс на микротика, етернет1.
Този интерфейс е бриджнат и репликира физическият на сървъра ми.
Давам му статично IP от терминала на виртуалната микротик машина.
Айпито е във същата мрежа в която ми е сървъра и виваком рутера.
Сега вече  мога да достъпя микротика със WInBOX.
Като вляза вътре пак си отварям терминала и си изписвам команда с която указвам гейтуейа за микротика, в случая е вивакомския ми рутер.
Така вече Микротик има интернет!
Сега си пускам виртуална друга машина с операционна система Windows 7.
Той има един интерфейс!
И  той е бриджнат и репликира физическия на сървъра.
Влизам в настройките на адаптера, давам му статични айпита!
За гейтуей му задавам айпи адреса на интерфейса на микротика!
Пускам пинг до гугъл има!
Пускам трасерт до гугъл и виждам че трафикът първо минава през микротик после през виваком рутера!
Почвам да правя нещата както са показани в интернет за ограничаване на айпи на ъплоада и даунлоада!
Получава се замо за ъплоада а за даунлоада не.


Ще кача видео за да видите.


Използвам виртуализация за учебни цели, планирам и да си купя истински микротик, циско много са скъпи и големи.





Преди 1 час, JohnTRIVOLTA написа:

За което говориш "На TARGET UPLOAD имам стойности а на TARGET DOWNLOAD 0 Bps!" нали огрваничаваш скоростта !



Edited by Taner
Link to comment
Share on other sites

  • Administrator

Топологията ти куца

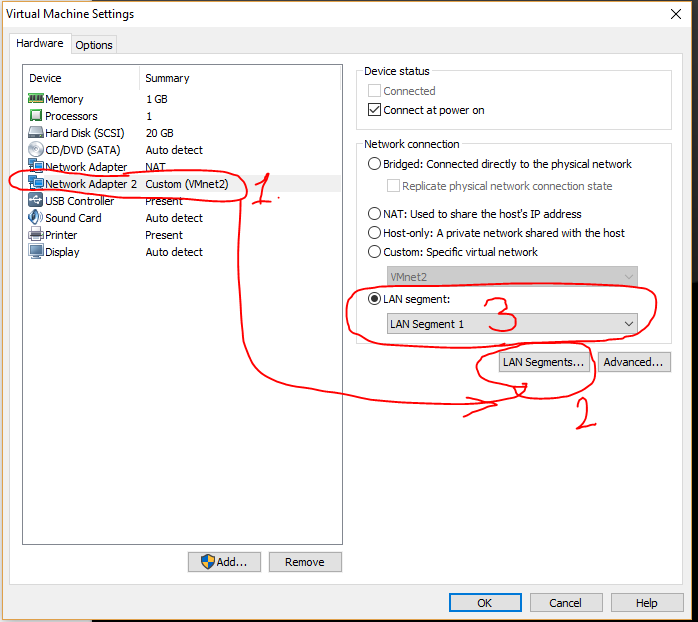

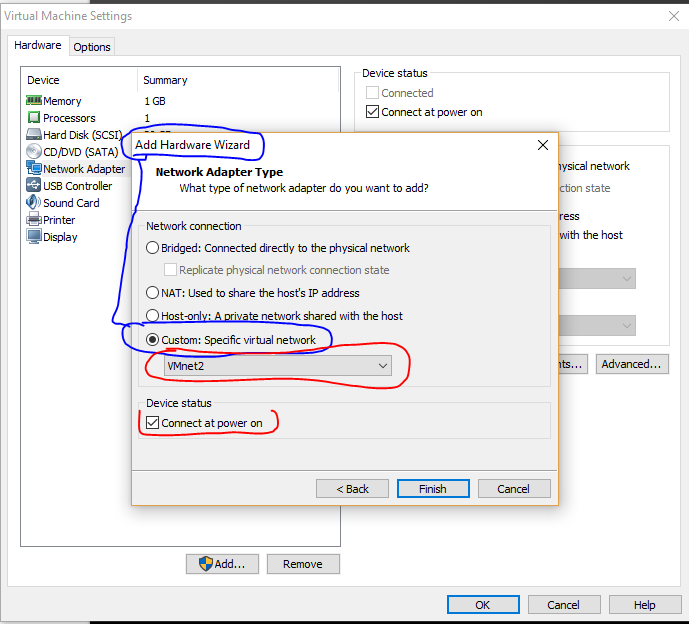

да ти го обеся в картинки



съответно и виртуалката с която тестваш е в същия сегмент

VMnet2 e важно да е извън управлението на Virtual network editor-a на VMWare

Харесай поста ^^^
acer.gif htc.gifsigpic4024_2.gif

Форумът е за взаимопомощ а не за свършване на чужда работа


ɹɐǝɥ uɐɔ noʎ ǝɹoɯ ǝɥʇ 'ǝɯoɔǝq noʎ ɹǝʇǝınb ǝɥʇ

Link to comment
Share on other sites

Добре, като изтрия старият мрежов адаптер и създам нов къстом ми дава да избера само vmnet0 bridget.
След това като кликна на LAN SEGMENT ми дава опция да добавя нов сегмент, и е празно.
Като създавам сегмент 1 ме пита някакви неща, кликам ок без да ги променям.

И сега нямам комуникация до микротика отвън, тоест от физическият уиндоус сървър или от виртуален хост?


Това не е ли странно че със моята тополигя за ъплоада сработва а за даунлоуда не?

Във VMNET EDITOR трябвали да пипам нещо?


Edited by Taner
Link to comment
Share on other sites

  • Administrator

на микротика трябва да имаш 2 интерфейса нищо не триеш.

На виртуалката лан в сегмента.

Трябва да проверя но сегмента и без промяна на интерфейса може да работи

Харесай поста ^^^
acer.gif htc.gifsigpic4024_2.gif

Форумът е за взаимопомощ а не за свършване на чужда работа


ɹɐǝɥ uɐɔ noʎ ǝɹoɯ ǝɥʇ 'ǝɯoɔǝq noʎ ɹǝʇǝınb ǝɥʇ

Link to comment
Share on other sites

Така , отидох на vmnet editor, там  към съществуващият ми единствен бриджнат интерфейс добавих нов host only vmnet1.
После изпълних твоите стъпки и сега всичко е както ти пишеш!
От тук нататък какво следва?
Видях че на vmnet1 му се даде ip 192.168.115.1 и маска 255.255.2255.0, няма гейтуей и диенеси!
Виждам го в контролен панел, в настройките на адаптера.

Имам пинг до въпросното айпи от сървъра и от виртуалната седмица.

Edited by Taner
Link to comment
Share on other sites

  • Administrator

там изрично ти казвам че няма какво да пипаш

Харесай поста ^^^
acer.gif htc.gifsigpic4024_2.gif

Форумът е за взаимопомощ а не за свършване на чужда работа


ɹɐǝɥ uɐɔ noʎ ǝɹoɯ ǝɥʇ 'ǝɯoɔǝq noʎ ɹǝʇǝınb ǝɥʇ

Link to comment
Share on other sites

Защо два интерфейса?

Добре ще създам и втори.

Но нямам познания след това как се конфигурират и как се прави комуникацията, до сега ползвах само бридж и постигах всичките си цели.

Edited by Taner
Link to comment
Share on other sites

  • Administrator

рутера ти от доставчика също е с 2 интерфейса ;)

Харесай поста ^^^
acer.gif htc.gifsigpic4024_2.gif

Форумът е за взаимопомощ а не за свършване на чужда работа


ɹɐǝɥ uɐɔ noʎ ǝɹoɯ ǝɥʇ 'ǝɯoɔǝq noʎ ɹǝʇǝınb ǝɥʇ

Link to comment
Share on other sites

Окей, имаш ли свободно време и желание да влезеш дистанционно?
Ще ти дам достъп на лично съобщение?

Edited by Taner
Link to comment
Share on other sites

  • Administrator

дай да го направиме
с таз машина по правилния ти избор за виртуализация е ESXI

Харесай поста ^^^
acer.gif htc.gifsigpic4024_2.gif

Форумът е за взаимопомощ а не за свършване на чужда работа


ɹɐǝɥ uɐɔ noʎ ǝɹoɯ ǝɥʇ 'ǝɯoɔǝq noʎ ɹǝʇǝınb ǝɥʇ

Link to comment
Share on other sites
