lz1mak Posted June 29, 2016 Report Share Posted June 29, 2016 (edited) Здравейте, Попадна ми тази камера на Вивотек IP-7161 На задния си панел има конектори DI/DO. Дали е възможно чрез тях да командвам ръчно маломощно реле? Опитвам се да разбера схемите публикувани от производителя, но не мога да се справя, съвсем ново ми е като материя. http://www.vivotek.com/support/faq/didoandrs485q03.html http://www.vivotek.com/support/faq/didoandrs485q01.html http://www.vivotek.com/support/faq/didoandrs485q04.html Благодаря ви IP-7161.bmp Edited June 29, 2016 by lz1mak добавяне на снимка Link to comment Share on other sites More sharing options...
Administrator 111111 Posted June 29, 2016 Administrator Report Share Posted June 29, 2016 Те се активират или от събитие или през мониторинг софтуера има и приложно API което работи през телнет или през уеб инак всяко преходно реле става, може да активираш контрол на достъпа и т.н. Харесай поста ^^^ Форумът е за взаимопомощ а не за свършване на чужда работа ɹɐǝɥ uɐɔ noʎ ǝɹoɯ ǝɥʇ 'ǝɯoɔǝq noʎ ɹǝʇǝınb ǝɥʇ Link to comment Share on other sites More sharing options...
lz1mak Posted June 29, 2016 Author Report Share Posted June 29, 2016 Just now, 111111 написа: Те се активират или от събитие или през мониторинг софтуера има и приложно API което работи през телнет или през уеб инак всяко преходно реле става, може да активираш контрол на достъпа и т.н. Благодаря от сърце за бързия отговор. Мога ли да помоля за малко разяснение. Мониторинг софтуера е този, който се предлага за запис към камерата ли? Какво е приложно API? Дали всичкото това мога да го реализирам само през браузера на компютъра? И какво е преходно реле? Събраха ми се няколко нови термина, извинявам се за лаишките въпроси. Марин Link to comment Share on other sites More sharing options...
Administrator 111111 Posted June 29, 2016 Administrator Report Share Posted June 29, 2016 Преходното реле е реле от нисък волтаж което превключва такова на висок волтаж примерно с 0,5 волта да включиш уред на 230волта в упътването на камерата има раздел " URL commands of the Network Camera " там са ти командите Example: request IP address and it’s response Request: http://192.168.0.123/cgi-bin/admin/getparam.cgi?network_ipaddress Response: HTTP/1.0 200 OK\r\n Content-Type: text/html\r\n Context-Length: 33\r\n \r\n network.ipaddress=192.168.0.123\r\n ------------------- Example: Set the IP address of server to 192.168.0.123 Request: http://myserver/cgi-bin/admin/setparam.cgi?network_ipaddress=192.168.0.123 Response: HTTP/1.0 200 OK\r\n Content-Type: text/html\r\n Context-Length: 33\r\n \r\n network.ipaddress=192.168.0.123\r\n Харесай поста ^^^ Форумът е за взаимопомощ а не за свършване на чужда работа ɹɐǝɥ uɐɔ noʎ ǝɹoɯ ǝɥʇ 'ǝɯoɔǝq noʎ ɹǝʇǝınb ǝɥʇ Link to comment Share on other sites More sharing options...
lz1mak Posted June 29, 2016 Author Report Share Posted June 29, 2016 преди 7 минути, 111111 написа: Преходното реле е реле от нисък волтаж което превключва такова на висок волтаж примерно с 0,5 волта да включиш уред на 230волта в упътването на камерата има раздел " URL commands of the Network Camera " там са ти командите Example: request IP address and it’s response Request: http://192.168.0.123/cgi-bin/admin/getparam.cgi?network_ipaddress Response: HTTP/1.0 200 OK\r\n Content-Type: text/html\r\n Context-Length: 33\r\n \r\n network.ipaddress=192.168.0.123\r\n ------------------- Example: Set the IP address of server to 192.168.0.123 Request: http://myserver/cgi-bin/admin/setparam.cgi?network_ipaddress=192.168.0.123 Response: HTTP/1.0 200 OK\r\n Content-Type: text/html\r\n Context-Length: 33\r\n \r\n network.ipaddress=192.168.0.123\r\n Прекрасно, ще прочета внимателно. Нова материя е за мен и ми е страшно любопитно. Идеята ми бе да наблюдавам видео от вкъщи от разстояние и при необходимост с реле да включвам маломощна водна помпичка за аквариум на 12 волта, да си поливам насажденията. Време ми е да науча нещо ново. Благодаря за съдействието Link to comment Share on other sites More sharing options...
Mihail Peltekov Posted June 30, 2016 Report Share Posted June 30, 2016 Може да стане. Виж страница 143. Link to comment Share on other sites More sharing options...
lz1mak Posted June 30, 2016 Author Report Share Posted June 30, 2016 Връщам се към темата. Дали този малък борд /или нещо подобно/ може да ми помогне по някакъв начин: http://www.aliexpress.com/item/1pcs-3V-Isolation-Relay-Control-Module-Drive-Control-Module-High-Driver-Board/32308104223.html?spm=2114.10010108.1000013.1.buEGm8&scm=1007.13339.35814.0&pvid=54e81ba4-eea3-404c-a57c-9f2a38d0c545&tpp=0 Като влезна в камерата през браузера имам бутон DO (on - off). При вкл/изкл му се променя с под 1волт изхода на Digital Output Link to comment Share on other sites More sharing options...
master Posted July 1, 2016 Report Share Posted July 1, 2016 2 резистора диод реле и транзистор ти трябват и си готов. Analog Audio™ Link to comment Share on other sites More sharing options...
Administrator 111111 Posted July 1, 2016 Administrator Report Share Posted July 1, 2016 За тез пари има и по нашите магизини подобни изделия http://tpetrov.com/search.php?prod=Набор+Платка+реле+12V преди години имахме рестартирачка за мрежата която се стартираше от говорителя на телефон и струваше 4 лева Харесай поста ^^^ Форумът е за взаимопомощ а не за свършване на чужда работа ɹɐǝɥ uɐɔ noʎ ǝɹoɯ ǝɥʇ 'ǝɯoɔǝq noʎ ɹǝʇǝınb ǝɥʇ Link to comment Share on other sites More sharing options...
lz1mak Posted July 1, 2016 Author Report Share Posted July 1, 2016 Преди 8 часа, master написа: 2 резистора диод реле и транзистор ти трябват и си готов. Може ли схемата на свързване Благодаря Преди 5 часа, 111111 написа: За тез пари има и по нашите магизини подобни изделия http://tpetrov.com/search.php?prod=Набор+Платка+реле+12V преди години имахме рестартирачка за мрежата която се стартираше от говорителя на телефон и струваше 4 лева Здравей, Принципно каква е идеята и схемата на свързване? Снощи опитах да свържа светодиодна лента предвидена за 12волта между "+12 волта" и "DO". При манипулацията през браузера светодиодната лента си включваше много добре /вярно волтажа е на практика около 10 волта/ Обаче при изключване на "DO" имаше остатъчни около 6.5-7.0 волта и диодите лекичко си светиха. Днес ме посъветваха да използвам компаратор по напрежение и чрез него до 7 волта примерно да се настрои релето да ги отчита като 0волта, мине ли тази граница да сработва. Link to comment Share on other sites More sharing options...
Administrator 111111 Posted July 1, 2016 Administrator Report Share Posted July 1, 2016 То това е идеята на релето, като стигне до нужното ниво да включи/изключи Харесай поста ^^^ Форумът е за взаимопомощ а не за свършване на чужда работа ɹɐǝɥ uɐɔ noʎ ǝɹoɯ ǝɥʇ 'ǝɯoɔǝq noʎ ɹǝʇǝınb ǝɥʇ Link to comment Share on other sites More sharing options...
master Posted July 1, 2016 Report Share Posted July 1, 2016 (edited) http://www.img-share.eu/main/image_view/IMG_20160701_224125_1467402106629Aytzs4W.jpg.htm Edited July 1, 2016 by master Analog Audio™ Link to comment Share on other sites More sharing options...
master Posted July 1, 2016 Report Share Posted July 1, 2016 Ако си платите куриера Ви подарявам модул на неомонтана с две релета. Analog Audio™ Link to comment Share on other sites More sharing options...
lz1mak Posted July 2, 2016 Author Report Share Posted July 2, 2016 Преди 22 часа, master написа: Ако си платите куриера Ви подарявам модул на неомонтана с две релета. Много ще съм благодарен! Изпращам ви данните си на лични съобщения, ще спасим първата в живота ми реколта от изсъхване Link to comment Share on other sites More sharing options...

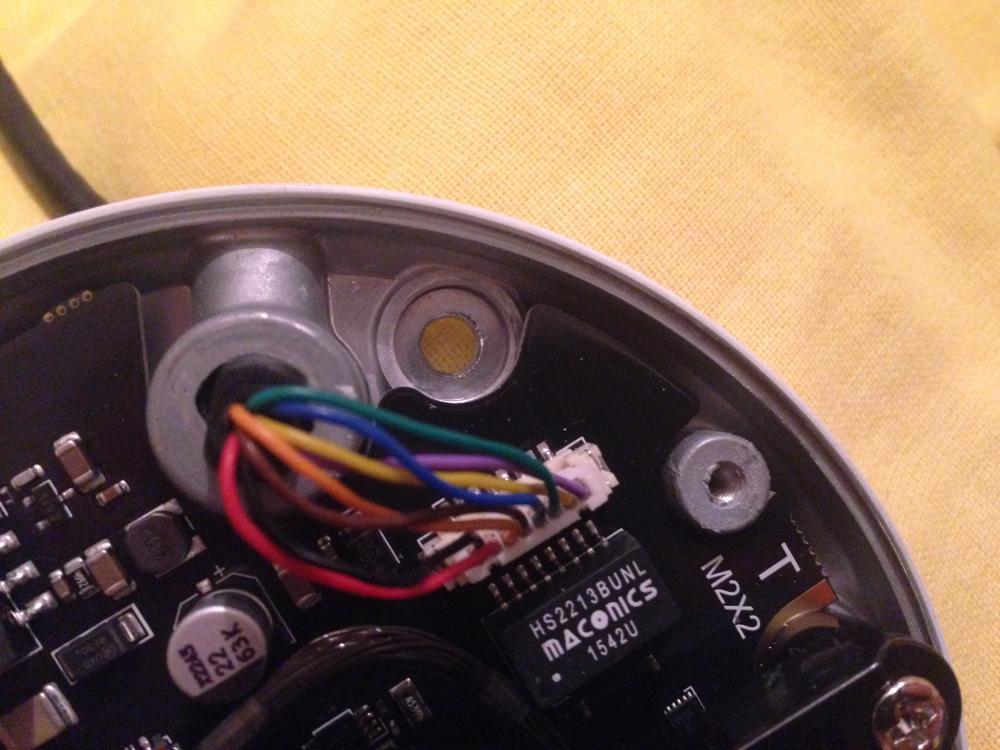

lz1mak Posted December 12, 2016 Author Report Share Posted December 12, 2016 ИЗВИНЯВАМ се за този си подход, опитвам се да отоворя нова тема, но страницата ми дава да попълня само заглавие и до там. Искам да сменя един прецакан rg45 конектор, но цветовия код на кабела е непознат за мен. Значи от едната страна е RG45, а от другата е плосък конкектор, 8 различни от стандартните цвята /прилагам снимка/. Става въпрос за ип камера. Link to comment Share on other sites More sharing options...
