koko Posted February 24, 2014 Report Share Posted February 24, 2014 Някой занимавал ли се е с подобни антени основно на 2,4 или 5 гхз Примерно с хеликс или нещо друго подобно с 12-15дб Link to comment Share on other sites More sharing options...
master Posted February 24, 2014 Report Share Posted February 24, 2014 Колегата прави едни на 2.4 от пвц тръби. Нищо кой знае какво. Analog Audio™ Link to comment Share on other sites More sharing options...

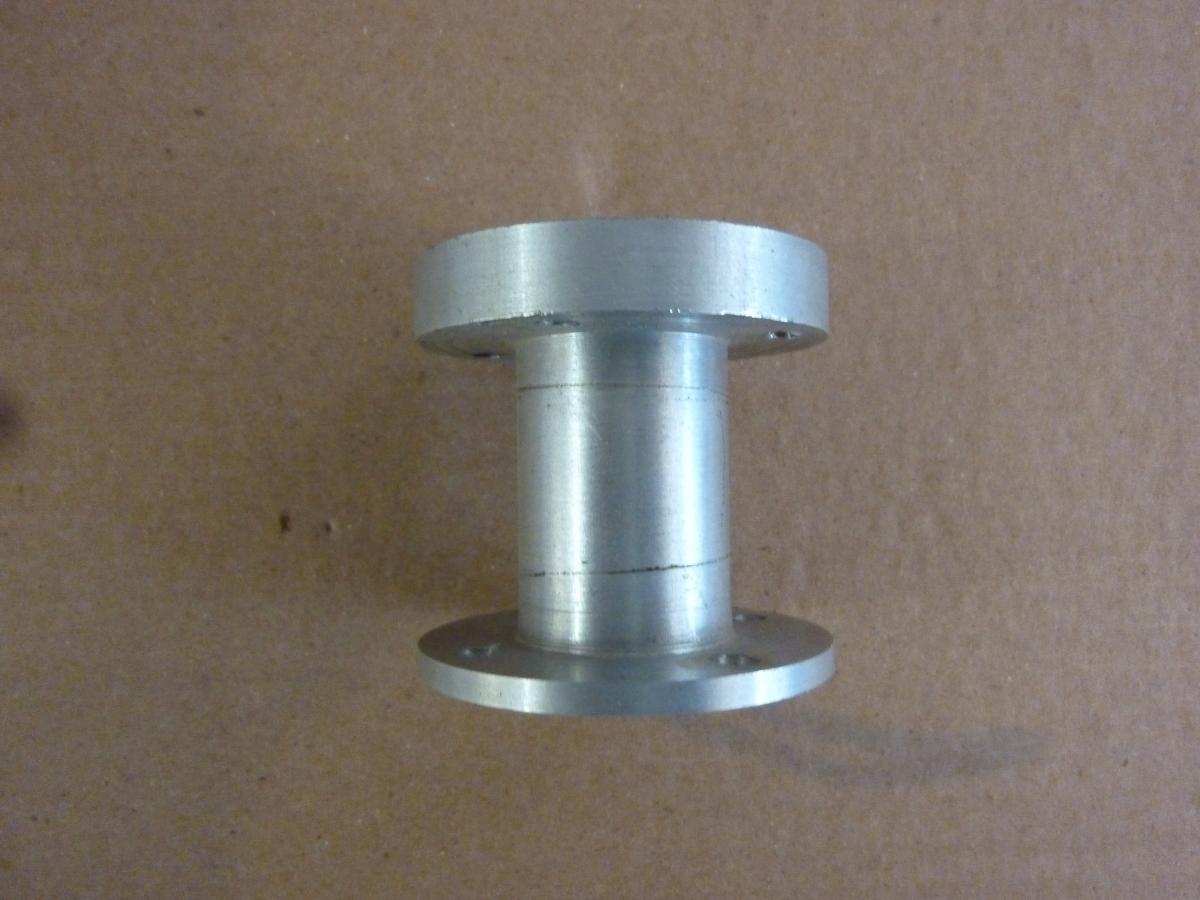

freenet Posted February 24, 2014 Report Share Posted February 24, 2014 (edited) Правено 90-94г. на миналия век лично от мен и търновка група деполяризатор за 10-12GHz с успех може да се пресметне и ползва за 2,4 и 5 GHz .Eфекта при изпозването му ще е съпоставим с H/V поризацията (става въпрос просто казано за пробива или прослушването между различните поляризации) с 1 + ,че не се ползва (поне от микротизирани потребители ) и имате още 2 поляризации L/R (ляво и дясно вътяща кригова поляризация) .Комплименти за титоляра на темата ,че се е сетил ,че има и 'таков дзвер' . Успех. пп: правено със съдействието на LZ4JW .Преди години мислех да го ползвам за 2,4 заради зашумен ефир , НО така или инъче не се случи линка стана излишен а когато работеше отсрещната страна не бе на ниво . Edited February 24, 2014 by freenet Link to comment Share on other sites More sharing options...
master Posted February 24, 2014 Report Share Posted February 24, 2014 To из форума мисля, че имаше тема по въпроса. За жалост не видяхме голям плюс спрямо фабрична антена при един и същ линк. Analog Audio™ Link to comment Share on other sites More sharing options...
koko Posted February 25, 2014 Author Report Share Posted February 25, 2014 Правя балон с хелии до стратосферата (38-40км) което ми е и дипломната работа. Трябва да се предава видео тъй че ще е добре 1мбит да носи на това разстояние. А кръговата поляризация ми трябва защото все пак този балон постоянно ще се върти около оста си. Ако някой има и друга идея ще се радвам да я сподели. Link to comment Share on other sites More sharing options...
Mupo neTkoB Posted February 25, 2014 Report Share Posted February 25, 2014 (offtopic: пусни кабел извинявам се ама не издържах) 1 Теория - това е когато знаете всичко, но нищо не работи Практика - това е когато всичко работи, но не знаете защо При нас съчетаваме теорията с практиката - НИЩО не работи и нямаме понятие защо!!! Link to comment Share on other sites More sharing options...
freenet Posted February 25, 2014 Report Share Posted February 25, 2014 1 в кой честотен дипазон трябва да е,ако няма конкретика по този въпрос ползвай 400 и 800Mhz охвати (свободните канали) Ghz обхвати не са препоръчваяне (финансово по скъпо колкото се ходи по нагоре , трудно ще варираш с излъчена мощност + всички специфики на раличните честоти ) . 2 и то не маловажно само видео ли ще се предава или и телеметрия ,ако е само видео пускаш го аналогово(просто и надеждно) а може и отделен канал за телеметрия ако ще я има. 3 поляризацията може да се позва и H/V ,обекта се върти правят се 2 или 4 сфазирани антени и си готов , немаловажно е и връзката еднопосочна или двупосочна ще бъде .Дай повече конкретика ако искаш точни отговори . Пускането на това летящо тяло май трябва да се стикира с компетентните органи не е шега работа , не е като китайски фенер. Link to comment Share on other sites More sharing options...
pavelkamburov Posted February 25, 2014 Report Share Posted February 25, 2014 Имахме подобна задача за безпилотен самолет но така и не я решихме. Как ще целиш балона с антената от земята? Със сигурност вятъра ще го отвее на майната си и няма да се издигне право нагоре. Със сигурност 2.4 и 5 Ghz не са добра идея според мен. на метеорологичните балони се ползва лампов предавател с омни антена но мисля ,че е в късовълновия или средни вълни обхват и си е бая як предавател. Link to comment Share on other sites More sharing options...
koko Posted February 25, 2014 Author Report Share Posted February 25, 2014 (edited) Съгласуването е с ГА, всичко друго е подготвено.... Обмислях и аз видеото аналогово да го пускам но се отказах. В крайна смета ще се правят множество качествени снимки които ще се изпращат. Отидох към високите честоти заради малкият размер на антените. На 2.4 / 5гхз обмислях панелна срещу 4на хеликс на земята която ще се насочва от човек по време на полета.(за радио обмислях да ползвам булет или нещо подобно от нашето обкръжение) Балона ще се пуска в тихо време и ще се издигне достатъчно бързо преди да се отдалечи на повече от 30км от точката на пускане. Телеметрията ще се прави на 446 мхз Има 3г който да качи на фтп всичко щом е в обхват с цел ако бъде намерене от недоброжелател да запазиме снимките. Edited February 25, 2014 by koko Link to comment Share on other sites More sharing options...
pavelkamburov Posted February 25, 2014 Report Share Posted February 25, 2014 един лайшки въпрос , как човека ще насоча антената от земята? Балона няма да се вижда с просто око освен ако не е огромен , трябва ти някоий стар зенитчик според мен за тая работа ;-) Питам съвсем сериозно защото ние не измислихме система за безпилотен самолет как да го следи антената от земята за да има връзка с него. Link to comment Share on other sites More sharing options...
Administrator 111111 Posted February 25, 2014 Administrator Report Share Posted February 25, 2014 един лайшки въпрос , как човека ще насоча антената от земята? Балона няма да се вижда с просто око освен ако не е огромен , трябва ти някоий стар зенитчик според мен за тая работа ;-) Питам съвсем сериозно защото ние не измислихме система за безпилотен самолет как да го следи антената от земята за да има връзка с него. Елементарно с 3D GPS + антенен жироскоп реализира се от 60 години на кораби и самолети Харесай поста ^^^ Форумът е за взаимопомощ а не за свършване на чужда работа ɹɐǝɥ uɐɔ noʎ ǝɹoɯ ǝɥʇ 'ǝɯoɔǝq noʎ ɹǝʇǝınb ǝɥʇ Link to comment Share on other sites More sharing options...
pavelkamburov Posted February 25, 2014 Report Share Posted February 25, 2014 Елементарно с 3D GPS + антенен жироскоп реализира се от 60 години на кораби и самолети я дай малко линкчета да се ограмотя, чичй Гугъл мълчи подозрително.. Link to comment Share on other sites More sharing options...
Administrator 111111 Posted February 25, 2014 Administrator Report Share Posted February 25, 2014 http://www.youtube.com/watch?v=YDHVmB-FQDk принципа на тази антена е да следи точка в 3 дименционалото прострнство 3д GPS-a от своя страна споделя X,Y,Z позиция а алгоритъм изчислява скоростта и траекторията как е реализирано в битова техника Харесай поста ^^^ Форумът е за взаимопомощ а не за свършване на чужда работа ɹɐǝɥ uɐɔ noʎ ǝɹoɯ ǝɥʇ 'ǝɯoɔǝq noʎ ɹǝʇǝınb ǝɥʇ Link to comment Share on other sites More sharing options...
koko Posted February 26, 2014 Author Report Share Posted February 26, 2014 (edited) Май ще отпадне предаването на видео, много оскъпява и утежнява и усложнява нещата . Edited February 26, 2014 by koko Link to comment Share on other sites More sharing options...
dabadaba Posted February 26, 2014 Report Share Posted February 26, 2014 За оскъпяване, може да се оскъпява, ама за отежняване и осложнаване... да не би да е утежнява и усложнява? Що не пробвате с камера и да прегледате видеото, като се приземи остатъка? Преди време едни бяха пуснали някаква плюшена играчка, стигнала с балон до почти 40 км и после си я намериха на 10-15 км от мястото на пускане, а снимките бяха много хубави. Link to comment Share on other sites More sharing options...
