Wa5210- мод на захранването


pavelkamburov
 Share

Recommended Posts

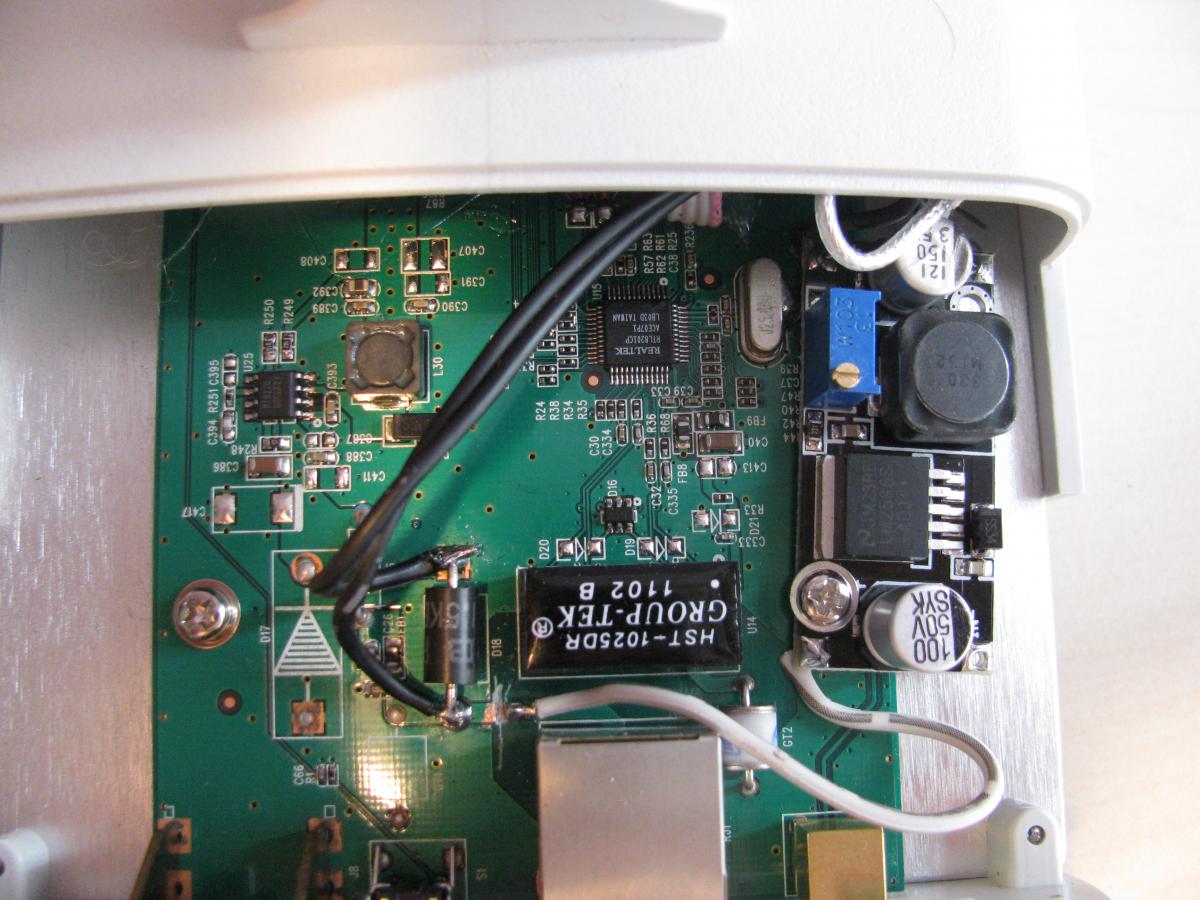

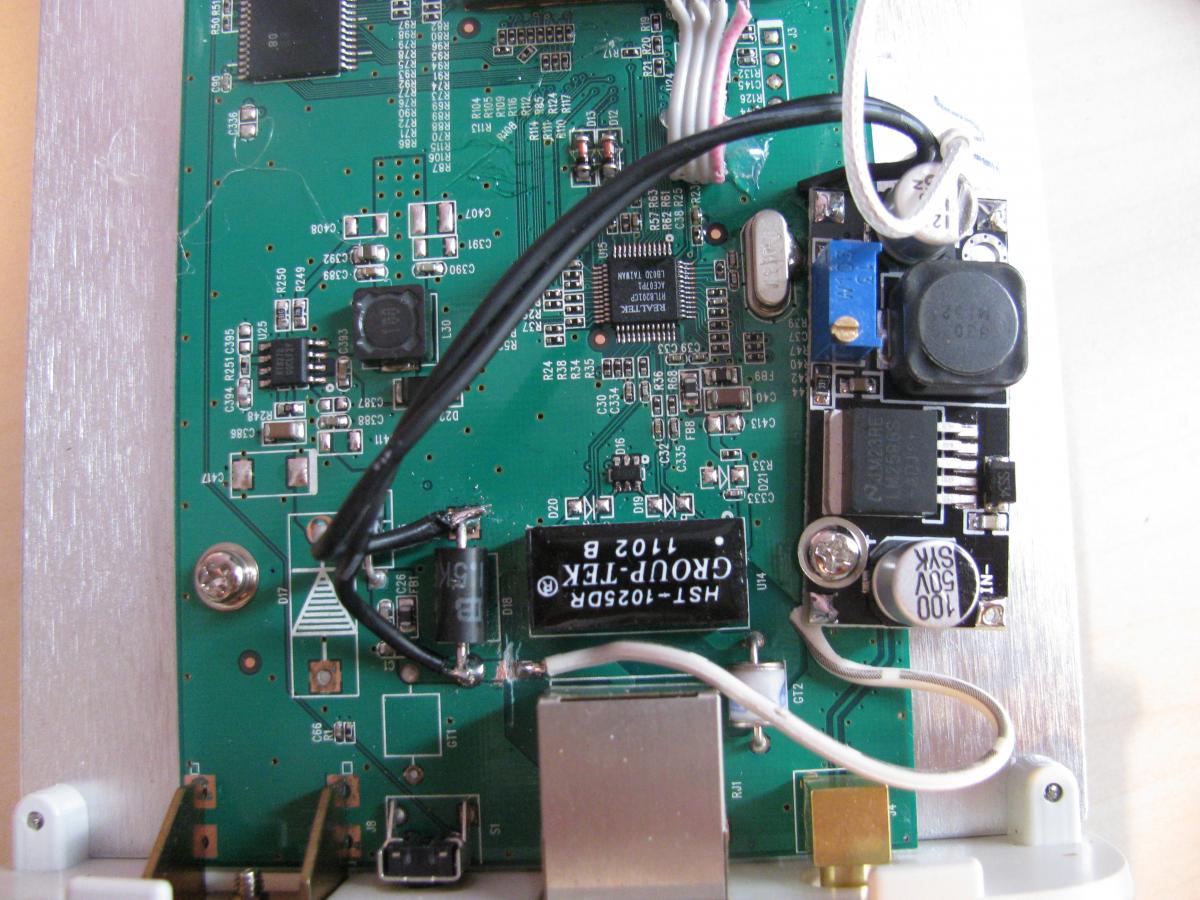

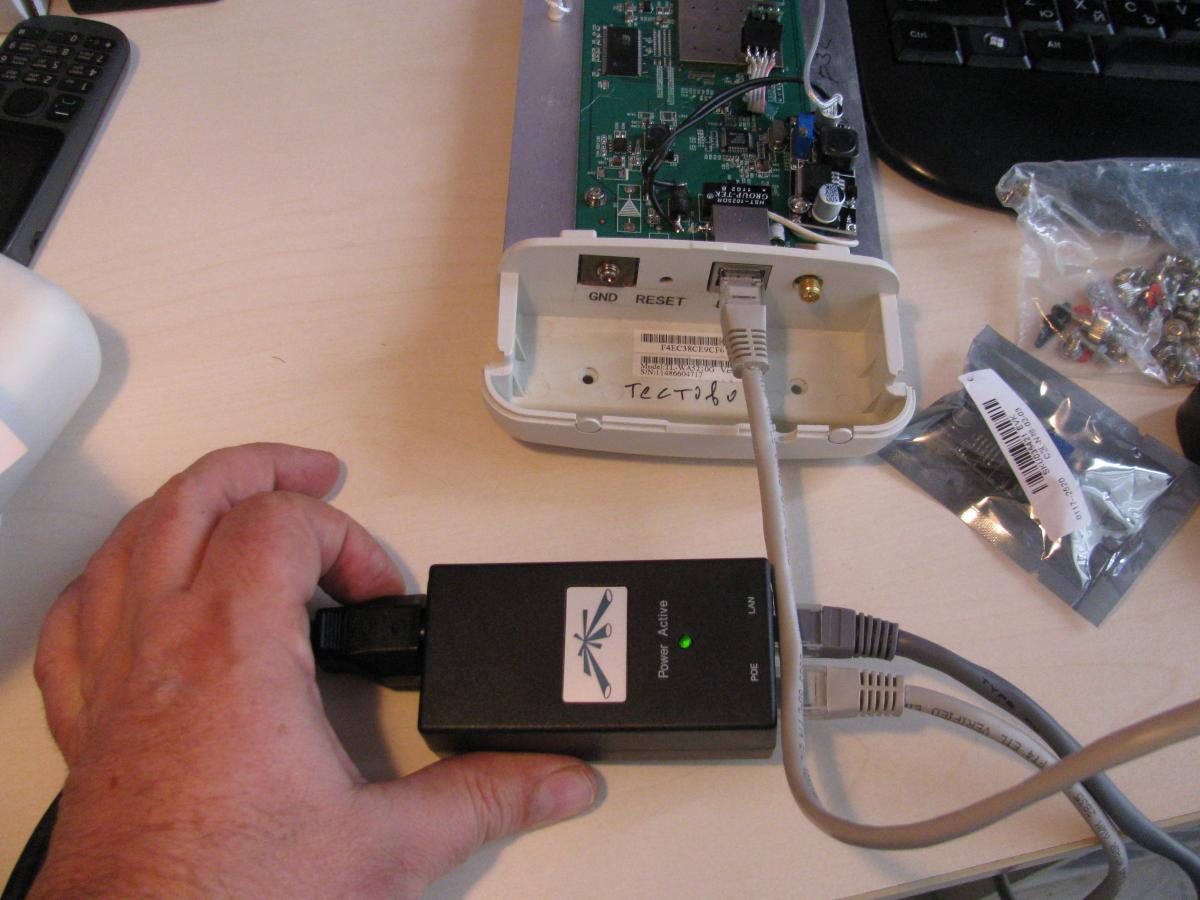

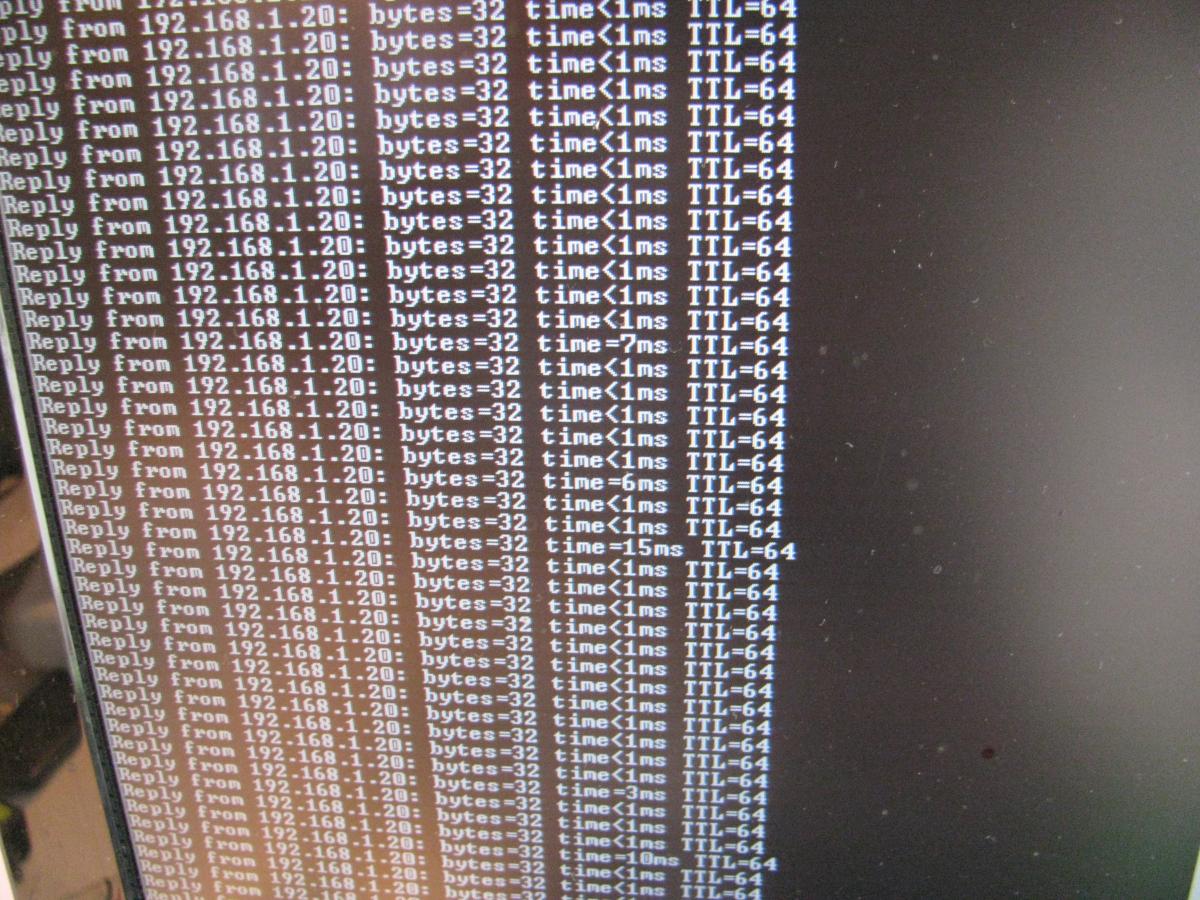

Тука искам да ви покажа как преработих захранването на Wa5210g за да работи с други напрежения. Моднатото устройство работи със захранващи напрежения 12-48VDC. Това е особено удобно ако трябва да се позлват POE суичове, или да се захрани устройство на по-голямо разстояние. тествано е до 120м без проблем!

Платката е професионално изработена. позволява регулиране на изходното напрежение  от 3-45VDC на изхода, т.е. може да  се ползва и за други устройства с различо от 12 V напрежение. Платката има изходен ток 2A. С достатъчно малки размери е да може да се монтира и в Ubiquiti  устройства. В процес на разработка е платка комбинираща  захранване и грумозащита специално за Ubiquiti и тп-линк устройства , която ще се монтира без да се отваря устройството , за да се запази гаранцията му.  Надявам се да е полезно това инфо. post-1876-0-84121600-1391767275_thumb.jppost-1876-0-26420900-1391767290_thumb.jppost-1876-0-78524900-1391767312_thumb.jppost-1876-0-01392500-1391767330_thumb.jp

Edited by pavelkamburov
  • Like 1
Link to comment
Share on other sites

  • Administrator

:) неудобно е за смяна .. сега просто ги слагаме отвън

Не отговарям на постове написани с шльокавица!

Link to comment
Share on other sites

:) неудобно е за смяна .. сега просто ги слагаме отвън



Що бе става за 5 минути. 3 болта развиваш и завиваш, прекъсваш една пътечка и две спойки ;-) . Следващата версия ще е със гръмозащита и ще се монтира без да се отваря устройството ;-)

Link to comment
Share on other sites

  • Administrator

Що бе става за 5 минути. 3 болта развиваш и завиваш, прекъсваш една пътечка и две спойки ;-) . Следващата версия ще е със гръмозащита и ще се монтира без да се отваря устройството ;-)

като се кача на високото :) остана и поялници да се разтягат

Не отговарям на постове написани с шльокавица!

Link to comment
Share on other sites

като се кача на високото :) остана и поялници да се разтягат

Що бе подготвяш си го в офиса. И после само включваш RJ-то, както правиш и сега. Няма никаква разлика а  на земята се парави найстина за 5 минути.

Link to comment
Share on other sites

  • Administrator

когато цъфне захранването .... ко праим :)

Не отговарям на постове написани с шльокавица!

Link to comment
Share on other sites

когато цъфне захранването .... ко праим :)

прав си ама аз до сега нямам такъв случай с wireless, защото задължително ги заземявам и слагам гръмозащити. макар ,че разстоянията обикновено са малки.

Link to comment
Share on other sites

Тия модули са доста стабилни при товари до 2А но трябва да се презапоят на ново защото поне партидите които ние взехме им падаха елементите :D

Analog Audio™

Link to comment
Share on other sites

  • Administrator

е .. като си си сигурен 100% :) си готов

Не отговарям на постове написани с шльокавица!

Link to comment
Share on other sites

когато цъфне захранването .... ко праим

А то ще цъфне 100% с тоя чип дето максималното му входно напрежение е 40В. Ako e LM2596HVT може и да работи до 60В с друг входен кондензатор и шотки диод . Ама и цената е нагоре ...

Link to comment
Share on other sites

А то ще цъфне 100% с тоя чип дето максималното му входно напрежение е 40В. Ako e LM2596HVT може и да работи до 60В с друг входен кондензатор и шотки диод . Ама и цената е нагоре ...

Няма да цъфне, защото идеята е да се захранва с адаптери на Ubiquiti , т.е. с 24V за да може да се покриват по-дълги разстояния и да не забиват устройствата заради недостиг на захранване.

Link to comment
Share on other sites

Имаме много такива захранени на 33V от години нито са спрели нито има забил суич. Все едно, че ги няма просто си работят.

Чипа е страхотен, може би най-стабилния чип за целта.

Analog Audio™

Link to comment
Share on other sites
