5gzh gird antenna feed?


estqwerty digdice.com
 Share

Recommended Posts

здравейте

много се чудя какво има в една 5гхз антеннка на pac wireless


някой да е чупил или отварял нещо такова? диполче ли ще да е? идеи ?

а не ми се дават пари само за да го отворя  :(

За да вземеш някой трябва да даде.

Link to comment
Share on other sites

  • 2 months later...

тръбичката е вълновод, отпред става страшно  :( не е много сложна, но мисля че беше само 200МХц честотната лента

ако го намеря . ще постна снимки

Mikrotik & Ubiquiti Networks Distributor.

Antennas Manufacturer.

Online Sales of Wireless Equipment.

Wireless Services & Solutions.

Link to comment
Share on other sites

  • Administrator

не знам, но ако това е вълновод каква му е цената :( ?

Не отговарям на постове написани с шльокавица!

Link to comment
Share on other sites

Какъв вълновод!? Знаеш ли какви трябва да са размерите на вълновод за 5 GHz !?  Приказвате без да помислите малко преди това дори....

http://енергия.ею
http://www.e-kak.info/forum/index.php

https://www.youtube.com/channel/UC0hGPWgF79s4JhhXY0Eo4zA



Обяснявам само когато ме питат, и то ако съм на кеф!
Поздрави: Евгени LZ3EG

Link to comment
Share on other sites

  • Owner

Е вълновода по принцип е една проста тръба :( , и струва колкото тръба

Все пак за 5 Г диаметъра мисля, че трябва да е минимум 40 мм , така, че това не е вълновод , по скоро коаксиал.

не знам, но ако това е вълновод каква му е цената :) ?

Link to comment
Share on other sites

Мен пък ми се струва, че в тръбичката си има обикновен коаксиален кабел, а от пред има полувълнов вибратор :)

Link to comment
Share on other sites

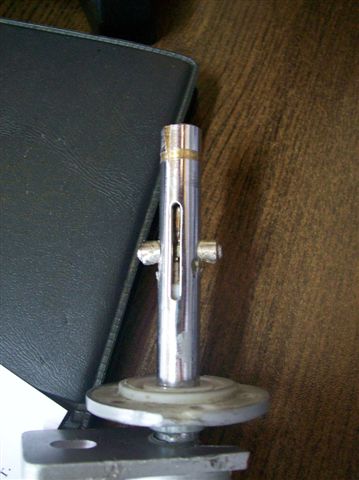

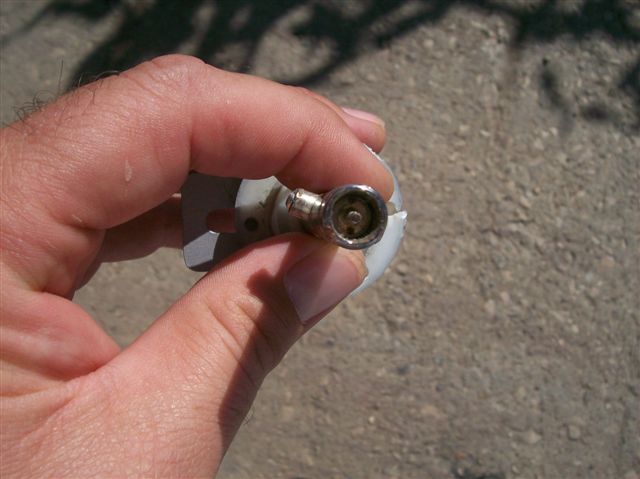

Да коаксиална линия е. Но смятам че коаксиала е вид вълновод, само че при него вълите които се разпространяват са ТЕМ. Размерите са 6,8/3 мм.Отпред облъчвателя представлява две камери, като в първата има дипол - едната му част е към тръбичката, а другата към жилото и тръбичката.Габритният размер на дипола е 19,8 мм. Камерата е с диаметър 24,8мм и дълбочина 28мм, дипола отстои на 21,5мм от дъното.Диаметъра на дипола е 5,5мм.

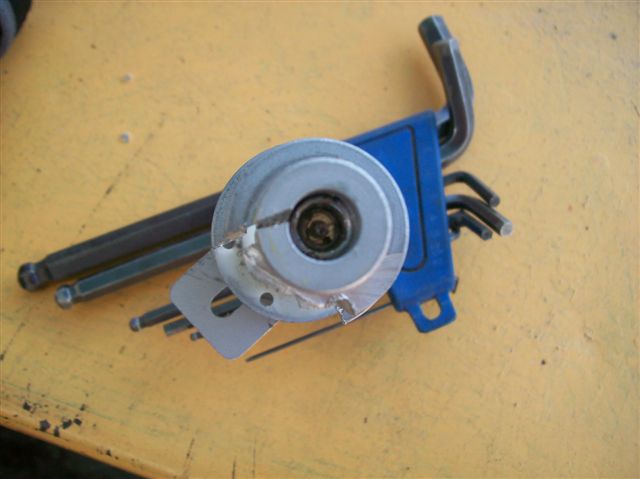

След дипола, вълноводът-коаксиал продължава и влиза във втора по-малка камера с размери D=18,5mm и дъбочина ~8мм

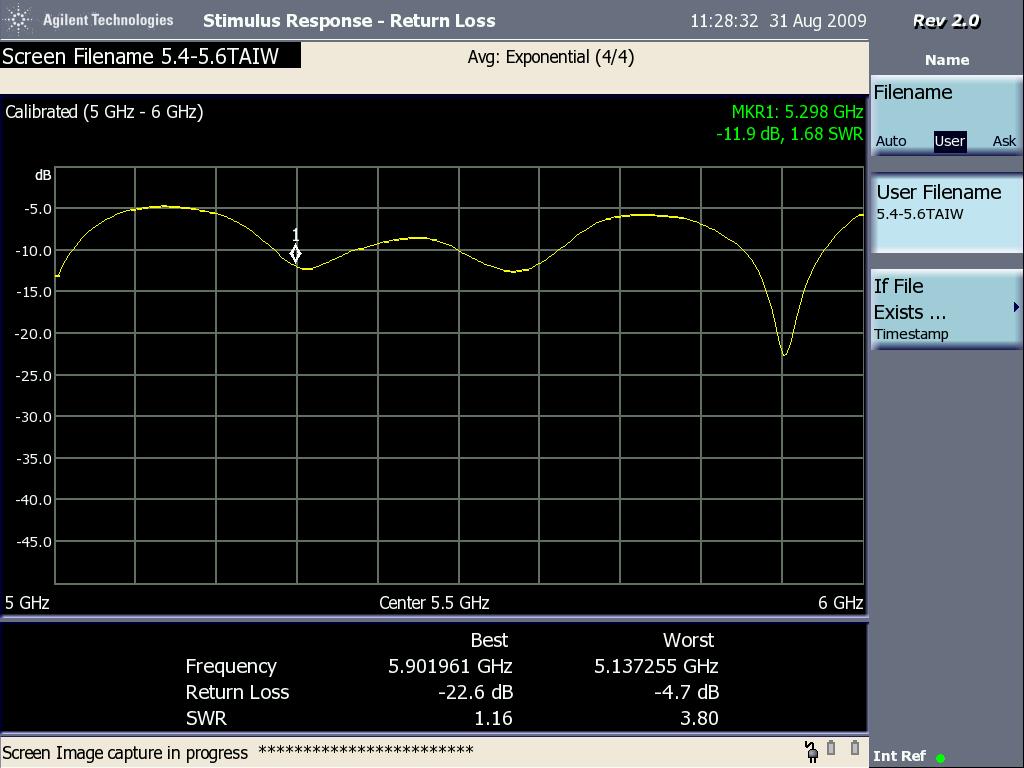

В допълнение искам да уточня че антената се оказа  не  PAc wireless, a тайванско копие.Атачвам и скриин шот на return loss в диапазона 5-6ГХц.

Edemy, моля за коментар по размерите.


Mikrotik & Ubiquiti Networks Distributor.

Antennas Manufacturer.

Online Sales of Wireless Equipment.

Wireless Services & Solutions.

Link to comment
Share on other sites

Да коаксиална линия е. Но смятам че коаксиала е вид вълновод, само че при него вълите които се разпространяват са ТЕМ............Атачвам и скриин шот на return loss в диапазона 5-6ГХц.

Edemy, моля за коментар по размерите.

          Принципно си прав за това, че коаксиалния кабел е вид вълновод  и по-точно казано несиметрична фидерна линия. В радиотехническия жаргон под вълновод обикновено се разбира "водопроводна" тръба  :) :) ! Представлява медна, относително дебелостенна тръба, полирана и посребрена отвътре. Размерите на сечението са пряко свързани с честотата на която работи. Има и гъвкави вълноводи и такива с елиптично и кръгло сечение.

        Най-общо казано използувам два софтуера за пресмятане на вълноводи, когато ми се налага. Самото въвеждане ми отнема половин ден и затова смятам само когато ми се налага, че не ми стига времето и не на последно място - ме домързява  ;D - предпочитам да си пия биричката! Ако пък трябва да го смятам с калкулатора - направо се отказвам...

          Когато нещо го има готово и на приемлива цена - не си струва да си дава зор човек да го прави наново и най-вече затова не ми се смята този облъчвател.

          Като видях описанието, което си дал, си обяснявам защо е такава характеристиката му от снимката. Има два ясно изразени максимума на усилването му, заради двата диаметъра на вълновода. Според мен е приемлива тази характеристика на облъчвателя.

http://енергия.ею
http://www.e-kak.info/forum/index.php

https://www.youtube.com/channel/UC0hGPWgF79s4JhhXY0Eo4zA



Обяснявам само когато ме питат, и то ако съм на кеф!
Поздрави: Евгени LZ3EG

Link to comment
Share on other sites

  • Administrator

Да коаксиална линия е. Но смятам че коаксиала е вид вълновод, само че при него вълите които се разпространяват са ТЕМ. Размерите са 6,8/3 мм.Отпред облъчвателя представлява две камери, като в първата има дипол - едната му част е към тръбичката, а другата към жилото и тръбичката.Габритният размер на дипола е 19,8 мм. Камерата е с диаметър 24,8мм и дълбочина 28мм, дипола отстои на 21,5мм от дъното.Диаметъра на дипола е 5,5мм.

След дипола, вълноводът-коаксиал продължава и влиза във втора по-малка камера с размери D=18,5mm и дъбочина ~8мм

В допълнение искам да уточня че антената се оказа  не  PAc wireless, a тайванско копие.Атачвам и скриин шот на return loss в диапазона 5-6ГХц.

Edemy, моля за коментар по размерите.

къде е този атач?

Не отговарям на постове написани с шльокавица!

Link to comment
Share on other sites

къде е този атач?

Снимчицата под поста на колегата е линк!

http://енергия.ею
http://www.e-kak.info/forum/index.php

https://www.youtube.com/channel/UC0hGPWgF79s4JhhXY0Eo4zA



Обяснявам само когато ме питат, и то ако съм на кеф!
Поздрави: Евгени LZ3EG

Link to comment
Share on other sites

Благодая много за инфото - точно това ме интересуваше какво има във втората "камера".

Че е коахсиал беше ясно :) размерите са такива.

За дипола бях на 90% но дали има някакъв рефлектор или нещо друго на върха не бях сигурен, все пак формата на капачката е много специфична и се стеснява към върха - дори и да има продължение на кабела за какво ще е там?

Ще съм много благодарен за няколко снимки ако не е проблем.

А и ми е интересно дали и оригиналната антена е направена така? как мислите?

Евала че си счупил една за веселбата!!! :)

За да вземеш някой трябва да даде.

Link to comment
Share on other sites

  • 4 weeks later...

във втората камера няма рефлектор, там продължава коаксиалната линия за да се симетрира. не може да со отреже веднага след дипола.

Mikrotik & Ubiquiti Networks Distributor.

Antennas Manufacturer.

Online Sales of Wireless Equipment.

Wireless Services & Solutions.

Link to comment
Share on other sites

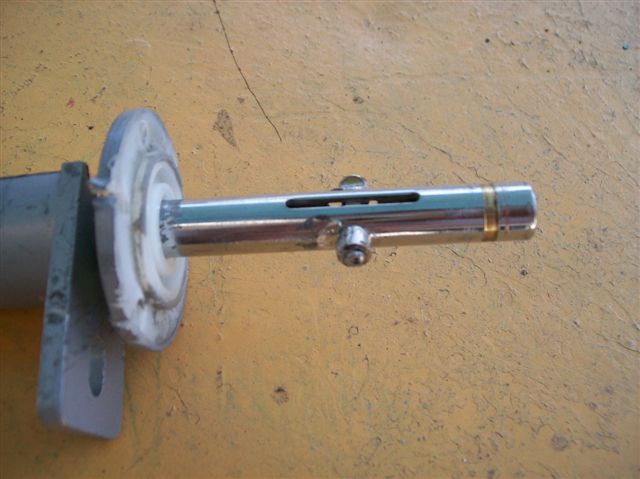

Колега, ще може ли да публикуваш снимка пак в едър план, какво се вижда в процепа на тръбичката, който се вижда на третата снимка. Имам някакви идеи за тази антена какво представлява, но ми трябва още информация за да си кажа окончателното мнение. Ако е вярно това което ми идва на ум, ще е доста интересно техническо решение за антена.

http://енергия.ею
http://www.e-kak.info/forum/index.php

https://www.youtube.com/channel/UC0hGPWgF79s4JhhXY0Eo4zA



Обяснявам само когато ме питат, и то ако съм на кеф!
Поздрави: Евгени LZ3EG

Link to comment
Share on other sites

В процепа се вижда вътрешното жило на коаксиала и там е запоена едната част на дипола.Стандартна диполна антена.Другата част на дипола е хваната само към външната част(тръбичката) на коаксиала.И за да стане симетрична линията, коаксиала продължава във втората камера и там е на късо вътрешната и външната част - жилото и тръбичката.TsOtpir.jpg
