Цветомир Господинов Posted May 15, 2009 Report Share Posted May 15, 2009 Имам един малко странен въпрос... Как да включа 2-те релета да се рестартирват ? Как трябва да ги вържа към гадината че да мога да ипозвам и двете.... или треа просто да ги вържа двете на късо на едно място. Сигурно е нещо тъпо ама не мога да се сетя сега Гледах ръководството и стигнах до извода, че трябва да попитам ... Link to comment Share on other sites More sharing options...
NetworkPro Posted May 15, 2009 Report Share Posted May 15, 2009 Би ли дал диаграма на това, което ти трябва, нещо нарисувано и снимано или направено с mspaint. https://wiki.mikrotik.com/wiki/NetworkPro_on_Quality_of_Service (archive) Link to comment Share on other sites More sharing options...
Цветомир Господинов Posted May 15, 2009 Author Report Share Posted May 15, 2009 Правя един софтуер за мониторинг на PicoIP и съответно рестарт на външните релета. Та въпроса ми е как да вържа 2, та камоли 4-те. Link to comment Share on other sites More sharing options...
Administrator Велин Posted May 16, 2009 Administrator Report Share Posted May 16, 2009 ПикоИп може да рестартира при липса на пинг към него и при липса на пинг до хост, пина на платката точно за тази функция беше един, ако трябва да са няколко релета като релей-борда просто връзваш всички входове на платката паралелно , ако пък искаш да управляваш някакви товари, трябва да ползваш другите пинове според даташейта. Не отговарям на постове написани с шльокавица! Link to comment Share on other sites More sharing options...
Цветомир Господинов Posted May 16, 2009 Author Report Share Posted May 16, 2009 Нека да си говорим с примери: Таблица 6 Описание на системния порт (недостъпен директно) Port JP6 /системен порт/ PIN Nо. Bit FUNC DIR 1 - +3.3V PWR 2 - +3.3V PWR 3 - Reserved - 4 - Ping LED Out 5 - Reserved - 6 - Target RST Out 7 - Switch (RST) Out 8 - Switch (SCL) Out 9 - Switch (SDA) In/Out 10 - GND PWR Вързал съм Едното реле(червената жица) на Пин N6, a GND(черната жица) на Пин N10. Та въпроса ми е мога ли да вържа останалото релет към Пикото и да ресет всяко по отделно. Link to comment Share on other sites More sharing options...

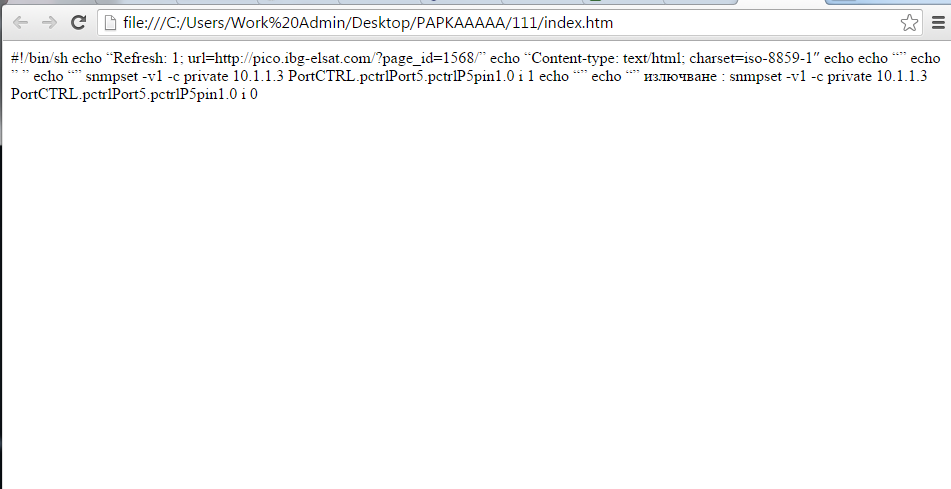

Owner SS7 Posted May 17, 2009 Owner Report Share Posted May 17, 2009 Добре де, къде ще работи софта за мониторинга на Пикото, ако софта е на линукс сървър, можеш да управляваш през снмп всичките 16 изходни пина и да ресетваш (управляваш) 16 независими у-ва . Проблема е, че трябва да имаш връзка към пикото постоянно. ей тука съм писал примерни команди за четене и управление на изх.пинове http://ss7.dupnica.net/?p=1573 сава въпрос за П3 и П5 - изходните портове. Link to comment Share on other sites More sharing options...
Цветомир Господинов Posted May 17, 2009 Author Report Share Posted May 17, 2009 Всички е измислено Една линукска машина nGinX (apache) + PHP + PHP-SNMP + MySQL Link to comment Share on other sites More sharing options...
Administrator Велин Posted May 18, 2009 Administrator Report Share Posted May 18, 2009 Нека да си говорим с примери: Таблица 6 Описание на системния порт (недостъпен директно) Вързал съм Едното реле(червената жица) на Пин N6, a GND(черната жица) на Пин N10. Та въпроса ми е мога ли да вържа останалото релет към Пикото и да ресет всяко по отделно. автоматичен рестарт има само на пин 6 , останалите релета ако са вързани към други пинове ще можеш отделно да ги включваш и изключваш само ръчно. Не отговарям на постове написани с шльокавица! Link to comment Share on other sites More sharing options...
Цветомир Господинов Posted May 18, 2009 Author Report Share Posted May 18, 2009 Да това е идеята Да мога да си ги ресет всяко поотделно Само че не мога да намеря конфигурацията на пиновете. Link to comment Share on other sites More sharing options...
Administrator Велин Posted May 18, 2009 Administrator Report Share Posted May 18, 2009 ами явно не си чел добре даташейта Не отговарям на постове написани с шльокавица! Link to comment Share on other sites More sharing options...
Цветомир Господинов Posted May 19, 2009 Author Report Share Posted May 19, 2009 Проблема пак в задклавиатурното ... Много просто беше просто треа да го вържа на Port P3 или Port P5 .. Link to comment Share on other sites More sharing options...
Administrator Велин Posted May 20, 2009 Administrator Report Share Posted May 20, 2009 Проблема пак в задклавиатурното ... Много просто беше просто треа да го вържа на Port P3 или Port P5 .. позна, всеки пин от порт 3 или 5 ще ти свърши работа Не отговарям на постове написани с шльокавица! Link to comment Share on other sites More sharing options...
pavelkamburov Posted January 16, 2014 Report Share Posted January 16, 2014 Здравейте, трябва ми да се доработи PicoIP от тия от неомонтанските.трябва да управлявам с него един стъпален регулатор на мощност, вероятно ще е някакво фазово управление. Някой играл ли си е да модифицира фирмуера или да пише неща различни от тия с който идват контролерчетата. Имам някакви въпроси по това нещо. Link to comment Share on other sites More sharing options...
Administrator Велин Posted January 18, 2014 Administrator Report Share Posted January 18, 2014 До сега не съм чувал някой да го е правил фърмуера пък и малко безсмислено , фазово управление на .. ами пикото има доста изходи с подходящ пхп интерфейс и набора команди от таблицата може да се прави всичко(зависи от фазовото), ако не искаш пхп по - добре намери някой да ти напише софт да управлява през снмп директно пикото , като wintic примерно. Общо взето само общи приказки с такова задание. Не отговарям на постове написани с шльокавица! Link to comment Share on other sites More sharing options...
pavelkamburov Posted January 18, 2014 Report Share Posted January 18, 2014 До сега не съм чувал някой да го е правил фърмуера пък и малко безсмислено , фазово управление на .. ами пикото има доста изходи с подходящ пхп интерфейс и набора команди от таблицата може да се прави всичко(зависи от фазовото), ако не искаш пхп по - добре намери някой да ти напише софт да управлява през снмп директно пикото , като wintic примерно. Общо взето само общи приказки с такова задание. Що бе кво му е на заданието? Знаете какво е фазово управление. Най-общо казано трябва да се следи кога напрежението минава през нулата и да се подава в тоя момент импулс на някой от изходите на Пикото с определена продължителност. Тоя импулс оправлява симистор или IGBT все тая това не е интересно. Kато се мини големината на импулса от 0 до 20 мили секунди по тоя начин се регулира мощността на товара. Елементарна задача но заради късите времена трябва да се напави на ниво фирмуер. Предполагах ,че на всички са ясни тия работи затова го дадох по-общо. И въпроса е някои пипал ли е в пикото достатъчно навътре в хардуера и може ли да подскаже някой неща за който имам питанки. Link to comment Share on other sites More sharing options...
