Конзолен кабел за RB750

[selianina]

Здравейте , имам проблем с този микротик имаше проблемни кондензатори и след смяната незарежда и си мисля че трябва да го кача с конзолния кабел но немога да намеря схемата на конзолния кабел някой може ли да помогне че не ми се е налагало до сега да качвам с конзолен кабел.

[bobo]

стандартен Null modem кабел и терминална програма

[pavlan]

Интересно откъде хващаш конзола на 750-ката ?

[selianina]

http://forum.mikrotik.com/viewtopic.php?f=2&t=39012

Въпроса е кое краче къде да го запоя!

[pavlan]

Ти прочете ли темата до края ?

това са JTAG pin-ове най-вероятно

може да прочетеш как се прави netinstall на 750ка , предполагам ще ти е по-лесно

[Tsunami]

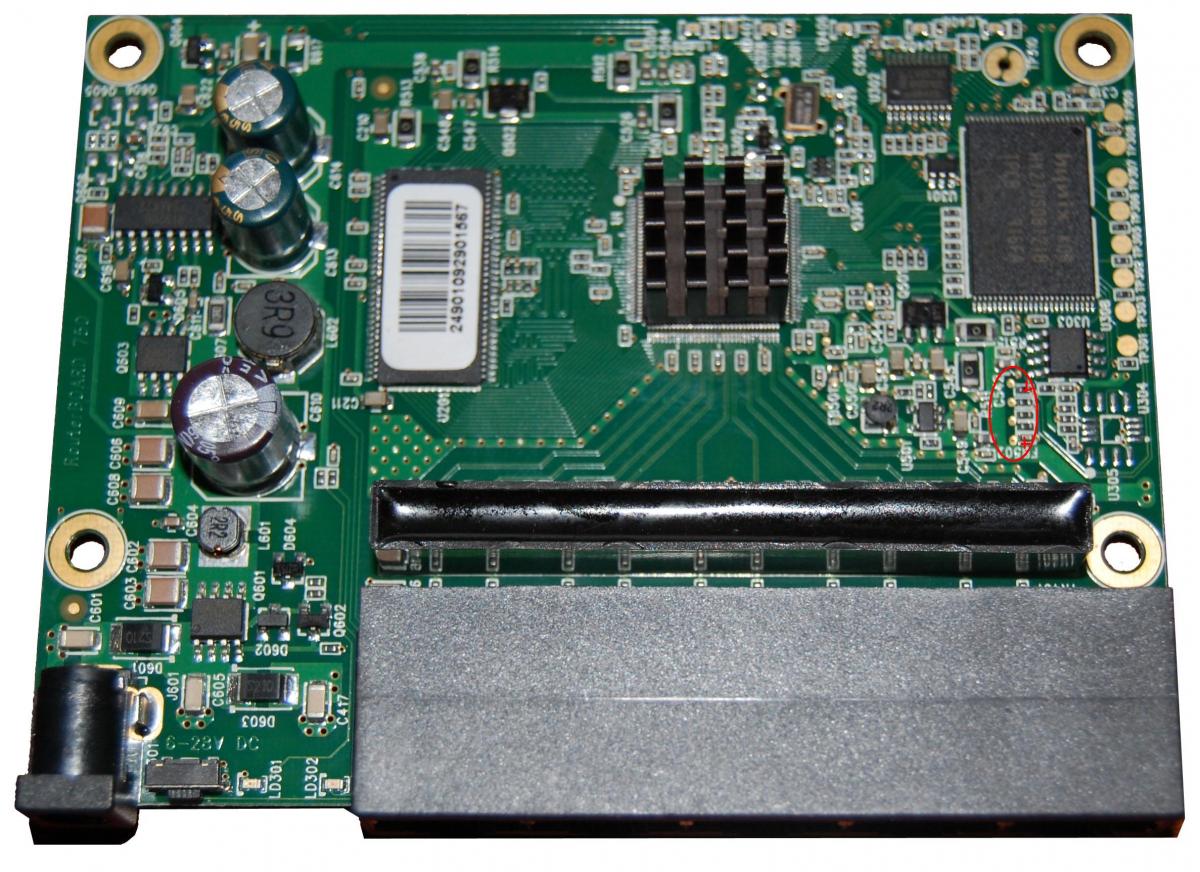

снимка на 750 и пиновете. Може да е друга ревизия борда ти. Може да се окаже че твърде късно са сменени кондензаторите. Успех.

[Велин]

а пък си мисля, че може да са некадърно сменени ...

[master]

Нещо не мога да разбера това 750 или 750GL, по снимките виждам електролити. На 750 няма такива по платката - преди да го сложи колегата ги отваря да ги погледне и замени с читави, а не боклуците които слагат в последно време.

[bobo]

Взимаш един Усб-->3.3в ттл конвертор от тук:http://www.zahranvane.com/index.php?route=product/product&path=56&product_id=164

Закачаш земя и приеманеRXD(от адаптера usb) ту на едната ту на другата площадка от снимката докато не започнеш да приемаш данни с някой терминална програма. Свързваш после и предаването TXD на свободния пин и си готов.

По принцип най-лесно с осцилоскоп да хванеш кой кой пин е. Скоростта на предаване ще разбереш също . Въпрос на техника с която се разполага .

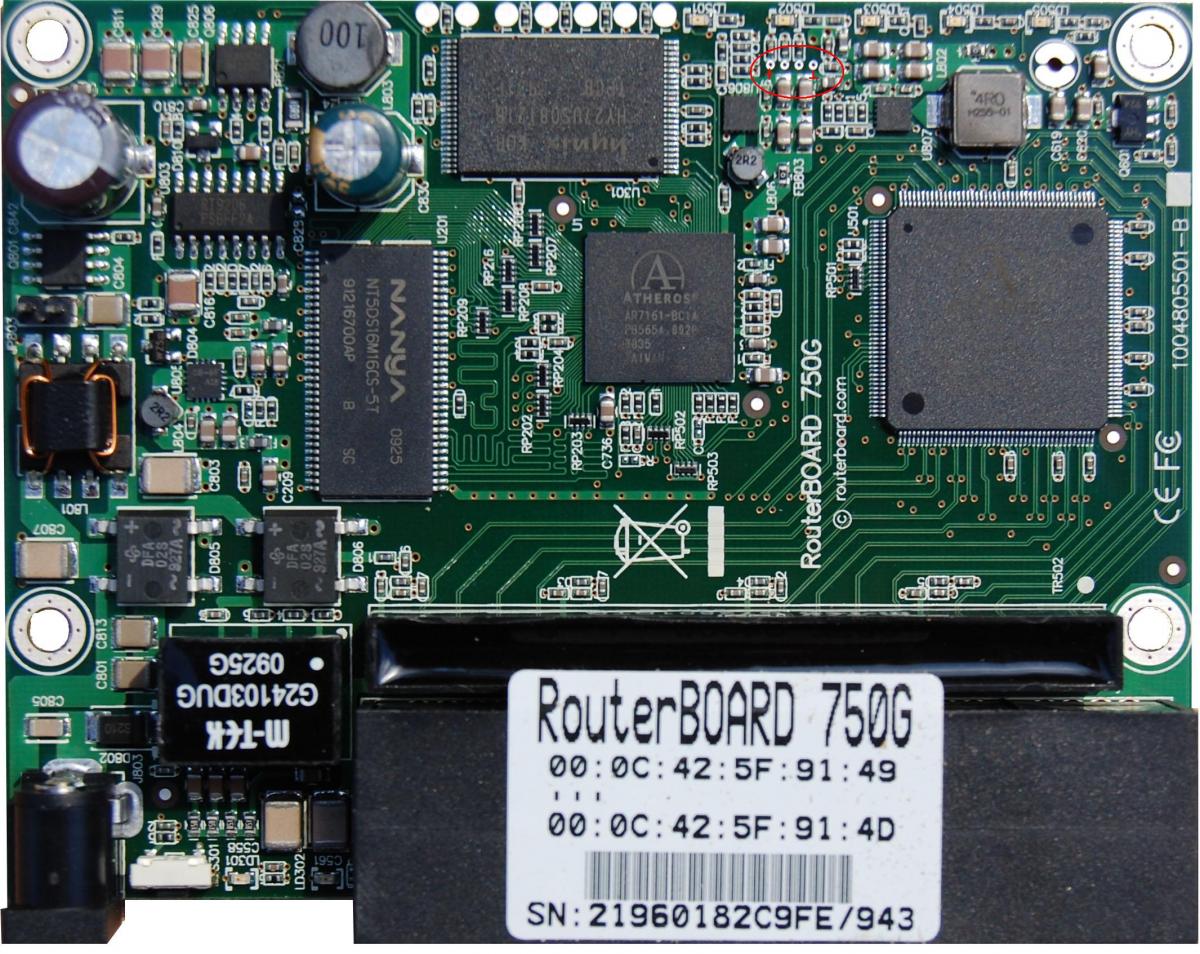

Снимката е на 750г но мисля , че при 750 е на същото място.

Предполагам на 750 е това като на снимката. Пак казвам предполагам .

Все някой тук се е мъчил ма няма да си каже .
