Домашна автоматизация

January 1, 2013

Отварям темата, за не погубя идеите и написания сорс.

Всичко започна с това - http://www.olimex.co...-OLinuXino-WIFI .

Готина играчка с Android и линукс (по избор)

Дълго мислих какви термодатчици (и не само - т.е. избирах протокол по който да си говорят много неща разхвърляни по къщата) .

Спрях се на 1-wire .

http://store.comet.b...e/Product/3840/ - 1-wire usb interface

http://store.comet.b.../Product/28993/ - 1-wire датчици

http://store.comet.b...duct/9220/ - 1-wire 2xswitch

http://store.comet.b...Product/4334/ - solid state relay

http://owfs.org/ - 1-wire filesystem

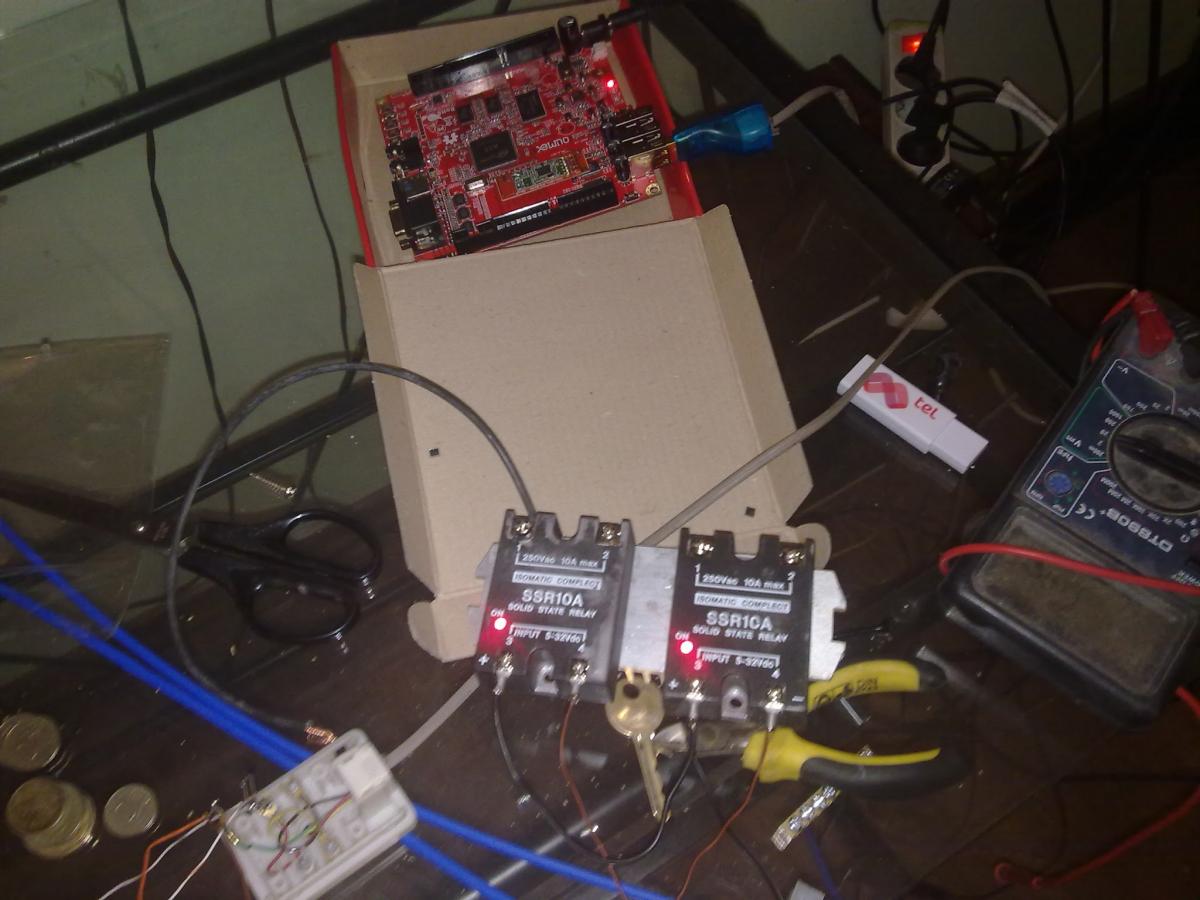

След малко игра с поялника (особено с DS2413) се получи това :

1- wire FS :



root@debian:~/termocon# ls /1-wire

10.45C48F020800 10.6CDE8F020800 3A.EA390D000000 alarm settings	 statistics system

10.66D18F020800 10.BEDA8F020800 81.C4E931000000 bus.0 simultaneous structure uncached

root@debian:~/termocon#

root@debian:~/termocon#

root@debian:~/termocon#

[/CODE]




crontab :



[CODE]

*/5 * * * * /usr/lib/cgi-bin/log_temp3 > /var/www/temp.html

log_temp3 :



#!/usr/bin/perl -w

use RRDp;

$rrd= "/usr/lib/cgi-bin/digitemp.rrd";

# Diagnostic output

$koridor= &getvar("/1-wire/10.6CDE8F020800/temperature");

$bedroom= &getvar("/1-wire/10.66D18F020800/temperature");

$bedroom2= &getvar("/1-wire/10.BEDA8F020800/temperature");

$outdoor= &getvar("/1-wire/10.45C48F020800/temperature");

print "Koridor : ",$koridor,"\n";

print "Bedroom : ",$bedroom,"\n";

print "Bedroom2 : ",$bedroom2,"\n";

print "Outdoor : ", $outdoor,"\n";

#echo "Content-type: text/html"

#echo "<br><br>"

#echo '<html><body>'

#echo 'koridor : ' $koridor

#echo '<br>'

#echo 'bedroom : ' $bedroom

#echo '<br>'

#echo 'bedroom2 : ' $bedroom2

#echo '<br>'

#echo 'outdoor : ' $outdoor

#echo '</body></html>'

# Update the database

RRDp::start "/usr/bin/rrdtool";

RRDp::cmd "update $rrd N:$koridor:$bedroom:$bedroom2:$outdoor";

#$answer=RRDp::read;

RRDp::end;

# create pnp

$starttime = "-1d";

$endtime = time;

$width = "600";

$height = "200";

# $label="";

RRDp::start "/usr/bin/rrdtool";

RRDp::cmd "graphv /var/www/temp.png --imgformat PNG",

"--start '$starttime' --end '$endtime'",

"--width $width --height $height",

"DEF:kor_c=$rrd:koridor:AVERAGE",

"DEF:bed_c=$rrd:bedroom:AVERAGE",

"DEF:bed2_c=$rrd:bedroom2:AVERAGE",

"DEF:outdoor_c=$rrd:outdoor:AVERAGE",

"LINE1:kor_c#00FF00:'Koridor\\t'",

"GPRINT:kor_c:LAST:'Last %5.1lf'",

	 "GPRINT:kor_c:MIN:'Min %5.1lf'",

	 "GPRINT:kor_c:MAX:'Max %5.1lf\\n'",

"LINE1:bed_c#FF0000:'Bedroom\\t'",

"GPRINT:bed_c:LAST:'Last %5.1lf'",

	 "GPRINT:bed_c:MIN:'Min %5.1lf'",

	 "GPRINT:bed_c:MAX:'Max %5.1lf%s\\n'",

"LINE1:bed2_c#0000FF:'Bedroom2\\t'",

"GPRINT:bed2_c:LAST:'Last %5.1lf'",

	 "GPRINT:bed2_c:MIN:'Min %5.1lf'",

	 "GPRINT:bed2_c:MAX:'Max %5.1lf\\n'",

"LINE1:outdoor_c#005555:'Outdoor\\t'",

"GPRINT:outdoor_c:LAST:'Last %5.1lf'",

	 "GPRINT:outdoor_c:MIN:'Min %5.1lf'",

"GPRINT:outdoor_c:MAX:'Max %5.1lf\\n'" ;

$answer=RRDp::read;

print $answer;

$starttime = "-1w";

RRDp::cmd "graphv /var/www/temp_w.png --imgformat PNG",

"--start '$starttime' --end '$endtime'",

"--width $width --height $height",

"DEF:kor_c=$rrd:koridor:AVERAGE",

"DEF:attic_c=$rrd:bedroom:AVERAGE",

"DEF:desk_c=$rrd:bedroom2:AVERAGE",

"DEF:outdoor_c=$rrd:outdoor:AVERAGE",

"LINE1:kor_c#00FF00:'Koridor\\t'",

"GPRINT:kor_c:LAST:'Last %5.1lf'",

	 "GPRINT:kor_c:MIN:'Min %5.1lf'",

	 "GPRINT:kor_c:MAX:'Max %5.1lf\\n'",

"LINE1:attic_c#FF0000:'Bedroom\\t'",

"GPRINT:attic_c:LAST:'Last %5.1lf'",

	 "GPRINT:attic_c:MIN:'Min %5.1lf'",

	 "GPRINT:attic_c:MAX:'Max %5.1lf%s\\n'",

"LINE1:desk_c#0000FF:'Bedroom2\\t'",

"GPRINT:desk_c:LAST:'Last %5.1lf'",

	 "GPRINT:desk_c:MIN:'Min %5.1lf'",

	 "GPRINT:desk_c:MAX:'Max %5.1lf\\n'",

"LINE1:outdoor_c#005555:'Outdoor\\t'",

"GPRINT:outdoor_c:LAST:'Last %5.1lf'",

	 "GPRINT:outdoor_c:MIN:'Min %5.1lf'",

"GPRINT:outdoor_c:MAX:'Max %5.1lf\\n'" ;

$answer=RRDp::read;

print $answer;

$starttime = "-1m";

RRDp::cmd "graphv /var/www/temp_m.png --imgformat PNG",

"--start '$starttime' --end '$endtime'",

"--width $width --height $height",

"DEF:kor_c=$rrd:koridor:AVERAGE",

"DEF:attic_c=$rrd:bedroom:AVERAGE",

"DEF:desk_c=$rrd:bedroom2:AVERAGE",

"DEF:outdoor_c=$rrd:outdoor:AVERAGE",

"LINE1:kor_c#00FF00:'Koridor\\t'",

"GPRINT:kor_c:LAST:'Last %5.1lf'",

	 "GPRINT:kor_c:MIN:'Min %5.1lf'",

	 "GPRINT:kor_c:MAX:'Max %5.1lf\\n'",

"LINE1:attic_c#FF0000:'Bedroom\\t'",

"GPRINT:attic_c:LAST:'Last %5.1lf'",

	 "GPRINT:attic_c:MIN:'Min %5.1lf'",

	 "GPRINT:attic_c:MAX:'Max %5.1lf%s\\n'",

"LINE1:desk_c#0000FF:'Bedroom2\\t'",

"GPRINT:desk_c:LAST:'Last %5.1lf'",

	 "GPRINT:desk_c:MIN:'Min %5.1lf'",

	 "GPRINT:desk_c:MAX:'Max %5.1lf\\n'",

"LINE1:outdoor_c#005555:'Outdoor\\t'",

"GPRINT:outdoor_c:LAST:'Last %5.1lf'",

	 "GPRINT:outdoor_c:MIN:'Min %5.1lf'",

"GPRINT:outdoor_c:MAX:'Max %5.1lf\\n'" ;

RRDp::end;

#/usr/bin/rrdtool update /usr/lib/cgi-bin/digitemp.rrd N:$koridor:$bedroom:$bedroom2:$outdoor

#/usr/lib/cgi-bin/temp-all.cgi2 > /dev/null

sub getvar {

open(FILE, $_[0]);

$filevalue = <FILE>;

close(FILE);

$filevalue = $filevalue + 0;

}


[/code]

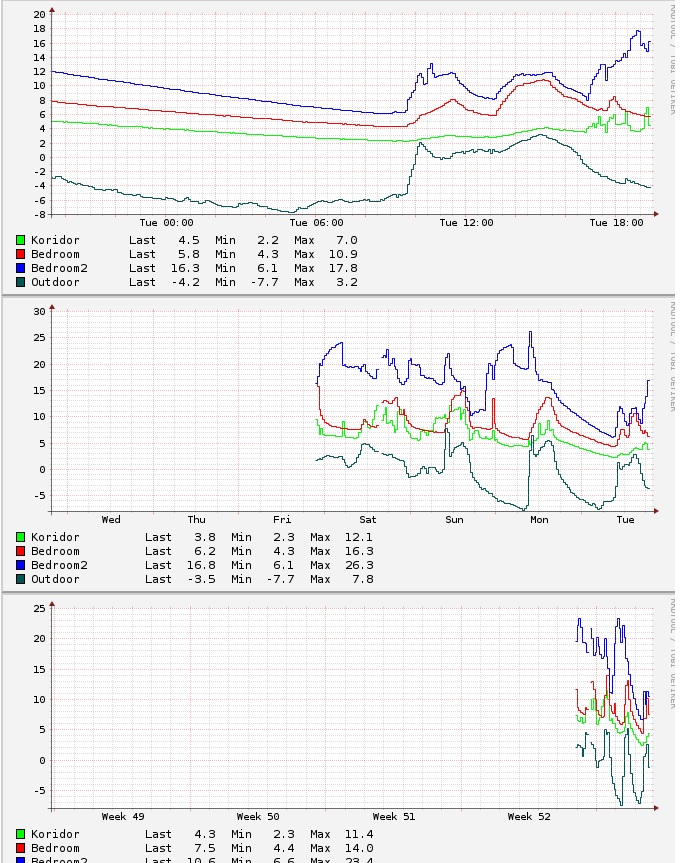

резултат :







Тъй като ще управлявам електрически и водни подови отопления (които са безумно интертни) , единствения разумен начин е с PID контолер.

Днес драснах набързо PWM регулаторите :

[CODE]

#include <stdio.h>

void pwm (int,int,int,int );

main ()

{

while (1)

{

pwm (50, 80, 20, 0);

}

}

void pwm (int pw1, int pw2,int pw3,int pw4)

{

int out1=0;

int out2=0;

int out3=0;

int out4=0;

int i = 100 ;

FILE *fp;

// set all outputs to 0;

fp=fopen("/1-wire/3A.EA390D000000/PIO.ALL", "w");

fprintf (fp,"%i,%i",out1,out2);

fclose(fp);


while (i)

{

	 if ( i == pw1)

		 {

		 // set output_1 to 1

		 out1 =1;

		 fp=fopen("/1-wire/3A.EA390D000000/PIO.A", "w");

		 fprintf (fp,"%i",out1);

		 fclose(fp);

		 }

	 if ( i == pw2)

		 {

		 out2 =1;

		 fp=fopen("/1-wire/3A.EA390D000000/PIO.B", "w");

		 fprintf (fp,"%i",out2);

		 fclose(fp);

		 }

	 if ( i == pw3)

		 {

		 out3 =1;

		 }

	 if ( i == pw4)

		 {

		 out4 =1;

		 }

	 printf ("cycle: %i out1: %i out2: %i out3: %i out4: %i\n", i,out1 , out2, out3, out4 );

	 i--;

	 //wait time

	 sleep (1);

}

}

January 1, 2013

Браво, идеална играчка и аз си мисля за същото ще може ли да пуснеш повече ИНФО или, директно да го направиш за пари

January 1, 2013

Ще пиша тук , едва в началото съм. Следва кода на PID контролера (най-елементарния за начало)

Навремето работех във фирма, която искаше да се занимава с подобни работи , ама тя фалира поради липса на достатъчно пазар. Удоволствието е скъпичко за съжаление , па ако се сметнат и разходите за висококвалициран труд - става безумно скъпо.

January 1, 2013

Ще пиша тук , едва в началото съм. Следва кода на PID контролера (най-елементарния за начало)

Навремето работех във фирма, която искаше да се занимава с подобни работи , ама тя фалира поради липса на достатъчно пазар. Удоволствието е скъпичко за съжаление , па ако се сметнат и разходите за висококвалициран труд - става безумно скъпо.

Аз ще си го напиша, и отново браво за темата

January 1, 2013

Набързо парче код за четене на температурите :



struct _pid {

float pv; /* process value*/

float sp; /*set point*/

float integral;

float pgain;

float igain;

float dgain;

int deadband;

int last_error;

int output;

};

void read_temps( _pid,_pid,_pid,_pid );

void read_temps( struct _pid *a,struct _pid *b,struct _pid *c,struct _pid *d )

{

FILE *fp ;

int err;

fp=fopen("/1-wire/10.66D18F020800/temperature", "r"); ///et2. big one

err=fscanf(fp,"%f", &(a->pv) );

//printf ("error: %i , temp_inside: %2.2f\n",err,a->pv);

fclose(fp);

fp=fopen("/1-wire/10.BEDA8F020800/temperature", "r"); ///et2. big one

err=fscanf(fp,"%f", &(b->pv) );

//printf ("error: %i , temp_inside: %2.2f\n",err,b->pv);

fclose(fp);

}

[/CODE]




Основния цикъл ще се върти в main () :



[CODE]

main ()

{

struct _pid room1 , room2 , room3, room4;

while (1)

{

// read set points


// read temps

read_temps( &room1, &room2, &room3, &room4 );

printf("temp1: %f temp2: %f\n",room1.pv,room2.pv);

// calc PID outputs


// send to PWM

pwm (room1.output, room2.output, 20, 0);

}

}

January 1, 2013

и аз напоследък през свободното време автоматизирам разни работи из дома но съм се спрял на ардуино с атмега 328. но и това за тези пари е с пъти повече възможности

March 25, 2013

Готина тема. На SS7 съм му следил блога още преди години

Аз също се занимавам с домашна автоматизация, засега само като хоби. Бих искал да вметна някои неща, а и да насоча интересуващите се към малко полезно инфо по въпроса. OLinuXino е много готино компютърче, но няма Ethernet, а и лично на мен ми идва малко скъпо вече, при наличието на Raspberry Pi, CubieBoard или пък този 4 ядрен змей - ODROID-U.

Освен това, има много готини опън сорс Home Automation софтуери, които абстрактват protocol-related неща от сорта на owfs за 1-wire пирмерно. Аз съм contributor в един такъв софтуер, наречен openHAB. Но има и много други - OpenRemote, Domotiga, smarthome.py, Domogik, ветерана MisterHouse и много други.

Успех с начинанието!

December 18, 2018

Здравейте,

да придвижим темата малко по напред в настоящето. :)

Предполагам вече има доста колеги, които има какво да споделят.

Търся идеи и "know-how" за датчици свързани с кабели.
Идеята за всичко по безжичен път не ми харесва, а на пазара общо взето безжичните решения доминират.

Коя платформа би била най универсална и в същото време лесна за конфигурация и работа.

Поздрави

December 18, 2018

На Неомонтана.

December 18, 2018

Готова платформа или ще си правиш сам платка и т.н. ?

December 18, 2018

Цитат

Търся идеи и "know-how" за датчици свързани с кабели.
Идеята за всичко по безжичен път не ми харесва, а на пазара общо взето безжичните решения доминират.

Коя платформа би била най универсална и в същото време лесна за конфигурация и работа.

Работещо DIY решение е:

1. RPi 3 - централен хъб с Hasbian и фронтенд Home Assistant, Domoticz или подобни

2. ESP8266 или ESP32 за отдалечените датчици и управления

3. Датчици дал господ.

Ако държиш всичко да е окабелено, можеш да минеш и само с RPi. Има достатъчно входове и изходи да вържеш каквото се сетиш.

Ако пък си минималист, може да минеш и само с едно Arduino и Ethernet Shield или едно ESP8266. ESP-то има 11 използваеми пина на които може да закачиш нещо. Да не споменаваме че има и OneWire датчици в изобилие.

За визуализация и анализ може да ползваш пакети инсталирани на RPi-то ( Grafana, EmonCMS ) или външни такива ( thingspeak.com ).

December 18, 2018

Onewire датчици освен температурни?

December 18, 2018

преди 24 минути, master написа:

Onewire датчици освен температурни?

https://www.maximintegrated.com/en/products/digital/one-wire.html

December 18, 2018

Да, това го знам но за жалост избора е много малък да не казвам, че няма.

December 18, 2018

преди 32 минути, master написа:

Да, това го знам но за жалост избора е много малък да не казвам, че няма.

Погледни пак в линка. Има PRODUCT TREE.

Евтини са обаче основно температурните. Щото китайците масово ги произвеждат. Дори и само те да са пак е предимство на OneWire да си закачиш осем температурни сензора на един пин. В домашната автоматизация температурата е най-често следеният параметър.
