WS2960-8G и мултикаст проблем


Велин

Recommended Posts

  • Администратор

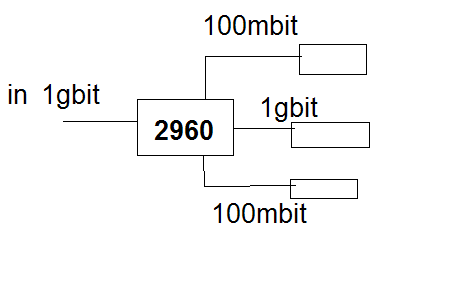

схемата е следната входящ мултикаст през един лан 1гб и три устройства клиенти като две са със 100мбит лан а едно е с гигабит, проблема за мен е че при пускане на повече от 100мбит мултикаст 100мбит устройства започват да цепят а това с гигабита няма проблем, като според циско нетуорк асистанса (в порт мониторинга)не влизат повече от 55мбит в устройство със 100мбит лан , иначе е активиран IGMP snooping на vlan1 други vlan-и не ползвам в момента и няма нищо др вкл. в циското , също така сетнах и статични 100мбит портовете на циското за 100мбит-овите интерфейси, сложих и други правила за евентуален мултикаст флууд, утре ще пейстна какви са точно правилата може нещо да съм объркал... ако някой си е играл да хвърли едно рамо.


Не отговарям на постове написани с шльокавица!

Адрес на коментара
Сподели в други сайтове

От моите опити с мултикаст сам разбрал едно.При пускане на мултикаст на 100 мегабитов порт (макар и 50 мегабита) порта се ошашква и не работи коректно.Верно не е било cisco ,но ........ 8) .

P.S.

На приемниците от QPSK to IP винаги слагат гигабитов порт ,макар и само за един транспондер.

Редактирано от alalfa
Адрес на коментара
Сподели в други сайтове

Предполагам имаш пуснат querier в порта/VLAN-а, през който са ти телевизиите ( sh ip igmp snooping mrouter )?

имаш ли joint-ове? ( sh ip igmp snooping groups )

Ако и двете ти са ок, но все още има проблем - препоръчва се използване на MVR.

Адрес на коментара
Сподели в други сайтове

  • Администратор

ето какъв е конфа

дали ще има ефект ако се сложи някакво правило което допълнително да ограничи определени потоци към определени портове , въпреки че на IGMP това му е работата

version 12.2

no service pad

service timestamps debug datetime msec

service timestamps log datetime msec

no service password-encryption

service sequence-numbers

!

hostname Multicast

!

boot-start-marker

boot-end-marker

!

!

!

no aaa new-model

system mtu routing 1500

authentication mac-move permit

ip subnet-zero

!

!

ip igmp snooping vlan 1 static 239.255.хх.х1 interface Gi0/1

ip igmp snooping vlan 1 static 239.255.хх.х2 interface Gi0/1

ip igmp snooping vlan 1 static 239.255.хх.х3 interface Gi0/1

ip igmp snooping vlan 1 static 239.255.хх.х4 interface Gi0/1

ip igmp snooping vlan 1 static 239.255.хх.х5 interface Gi0/1

ip igmp snooping vlan 1 static 239.255.хх.х6 interface Gi0/1

ip igmp snooping vlan 1 static 239.255.хх.х7 interface Gi0/1

!

!

!

!

!

spanning-tree mode pvst

spanning-tree etherchannel guard misconfig

spanning-tree extend system-id

no spanning-tree vlan 1

!

vlan internal allocation policy ascending

!

!

!

interface GigabitEthernet0/1

no ip igmp snooping tcn flood

!

interface GigabitEthernet0/2

speed 100

no ip igmp snooping tcn flood

!

interface GigabitEthernet0/3

no ip igmp snooping tcn flood

!

interface GigabitEthernet0/4

speed 100

no ip igmp snooping tcn flood

!

interface GigabitEthernet0/5

no ip igmp snooping tcn flood

!

interface GigabitEthernet0/6

no ip igmp snooping tcn flood

!

interface GigabitEthernet0/7

no ip igmp snooping tcn flood

!

interface GigabitEthernet0/8

no ip igmp snooping tcn flood

!

interface Vlan1

ip address 192.168.9.101 255.255.255.0

no ip route-cache

!

interface Vlan2

ip address 192.168.11.101 255.255.255.0

no ip route-cache

!

ip default-gateway 192.168.9.1

ip http server

ip sla enable reaction-alerts

!

line con 0

line vty 0 4

password

login

line vty 5 15

password

login

!

end

Не отговарям на постове написани с шльокавица!

Адрес на коментара
Сподели в други сайтове

дали ще има ефект ако се сложи някакво правило което допълнително да ограничи определени потоци към определени портове

Колега, ефекта най-много да е начупени мултикасти.

За да може някой да ти помогне, дай информацията за mrouter и groups, които ти исках в предния пост (няма значение дали ще цензорираш адресите/групите, стига да не изтриеш редовете :) )

Адрес на коментара
Сподели в други сайтове

  • Администратор

няма изтрити редове само пасс е махнат и муликаст адресите са унифицирани, както съм писал това е целия конфиг на суича.

Не отговарям на постове написани с шльокавица!

Адрес на коментара
Сподели в други сайтове

Извинявай, не си ме разбрал. Конфига е горе-долу ок.

Предполагам, че статичните joint-ове на порт 1 са ти нужни.

Според мен проблема е отсъствието на querier и съответно от там не ти ти сработва.

Затова и питам за резултата от командите:

show ip igmp snooping mrouter

show ip igmp snooping groups

Адрес на коментара
Сподели в други сайтове

  • Администратор

Ти извинявй :) аз не съм особенно в час с тая материя ето резултатите , като на 5-ти порт ми е лаптопа в момента

Multicast#show ip igmp snooping mrouter

Vlan ports

---- -----

1 Gi0/1(dynamic)

Multicast#show ip igmp snooping gr

Multicast#show ip igmp snooping groups

Vlan Group Type Version Port List

-----------------------------------------------------------------------

1 239.255.122.58 user v2 Gi0/1, Gi0/3

1 239.255.122.59 user v2 Gi0/1, Gi0/3

1 239.255.122.62 user v2 Gi0/1, Gi0/3

1 239.255.122.63 user v2 Gi0/1, Gi0/3

1 239.255.122.74 user v2 Gi0/1, Gi0/3

1 239.255.246.250 user v2 Gi0/1, Gi0/2

1 239.255.246.251 user Gi0/1

1 239.255.255.250 igmp v2 Gi0/1, Gi0/5

Не отговарям на постове написани с шльокавица!

Адрес на коментара
Сподели в други сайтове

Така, по информацията ти съдя за следното:

- От порт 1 ти идват мултикастите (от там идва и информация за querier)

Съответно не ти е нужно статично joint-ване за тези портове - ти така връщаш на порта същите мултикасти. т.е.

no ip igmp snooping vlan 1 static 239.255.хх.х1 interface Gi0/1 и т.н.

На порт 2 и 3 имаш нещо, което иска мултикасти. Ако задължително са нужни там, то мойеш статично да ги joint-неш. Ако не - оставяш ги така.

На порт 5 имаш PC (с Windows). :)

Редактирано от hgd
Адрес на коментара
Сподели в други сайтове

  • Администратор

хм еми един колега каза че с това правило му са се оправили нещата а при мен не ..

ip igmp snooping vlan 1 static 239.255.хх.х1 interface Gi0/1 и т.н.

а иначе схемата е точно така(както съм писал и в първия пост), трафика ми идва от порт 1 , като 2 и 3 си заявяват различен мултикаст (това са модулатори няма нищо общо с др. вид мрежа), като примерно порт 2 се връзва на гигабит а 3 на 100мбит (през него вървят 50мбит) , и ако по порт 2 -гигабитовия се заяви допълнителен трафик чийто общ капацитет минава 100мбит , и се затлачва някак си 3-ти порт който е 100мбит. програмите насичат. Кажи как да джойна мултикастите статично към порт 2 и 3.

Не отговарям на постове написани с шльокавица!

Адрес на коментара
Сподели в други сайтове

Точно както е направено в момента за порт 1, например

ip igmp snooping vlan 1 static 239.11.11.11 interface Gi0/2

ip igmp snooping vlan 1 static 239.11.11.12 interface Gi0/2

ip igmp snooping vlan 1 static 239.11.11.11 interface Gi0/3

Правиш по един запис за всеки мултикаст и го привързваш да излиза на данен порт.

ако все още не се вържи добре - monitor на проблемния порт и вадиш трафика към PC с Wireshark и виждаш какво бърка.

Адрес на коментара
Сподели в други сайтове

  • Администратор

и това не помага ... по неразбираеми причини ефекта си го има, към 100мбит портове трафика си е около 50 мбит и програмите цепят , а тези които са около 22 мбит и са към гигабитовия порт си работят, не знам дали е важно но всичкия тоя мултикаст минава през линк с микротик , средния пинг е около 6 мс и не гиби нито един пакет ..

Не отговарям на постове написани с шльокавица!

Адрес на коментара
Сподели в други сайтове
