technomen Posted October 13, 2012 Report Share Posted October 13, 2012 (edited) Искам да захраня медиа плеър в кола на който адаптера му е 5В , 2А как е най удачно да се направи? Гледах схемички с ЛМ7805 с ЛМ338 според вас как е най добре...(да грее по малко и на обем да не е много). Това ще свърши ли работа? Edited October 13, 2012 by technomen Link to comment Share on other sites More sharing options...
bobo Posted October 13, 2012 Report Share Posted October 13, 2012 (edited) http://marovski.com/...ne-za-kola.html При 2А с посоченият от теб Линеен стабилизатор ще имаш много топлинни загуби . Грубо (14В-5В)*2А =18Вата .Много топлина за разсейване-->много Алумининиево желязо-->много пари-->много обем -->проблеми лятото. Edited October 13, 2012 by bobo Link to comment Share on other sites More sharing options...
master Posted October 13, 2012 Report Share Posted October 13, 2012 Ето как http://www.eleccircuit.com/dc-to-dc-step-down-voltage-regulator-by-ic-lm2576/ работи без грешка! Analog Audio™ Link to comment Share on other sites More sharing options...
bobo Posted October 13, 2012 Report Share Posted October 13, 2012 master тоя регулатор е наистина прост и се намира ама ако сметна цената му заедно с дросела 100uH/2-3A да речем и някакво радиаторче не знам дали си заслужава. Дросела за този ток леко големичък също да отбележа . Нещо на по висока честота би осигурило по- голяма компактност. Link to comment Share on other sites More sharing options...
dimo_tenev Posted October 13, 2012 Report Share Posted October 13, 2012 http://tpetrov.com/search.php?prod=%D0%90%D0%B4%D0%B0%D0%BF%D1%82%D0%BE%D1%80+12%2F24V-+5V%2F2A Link to comment Share on other sites More sharing options...

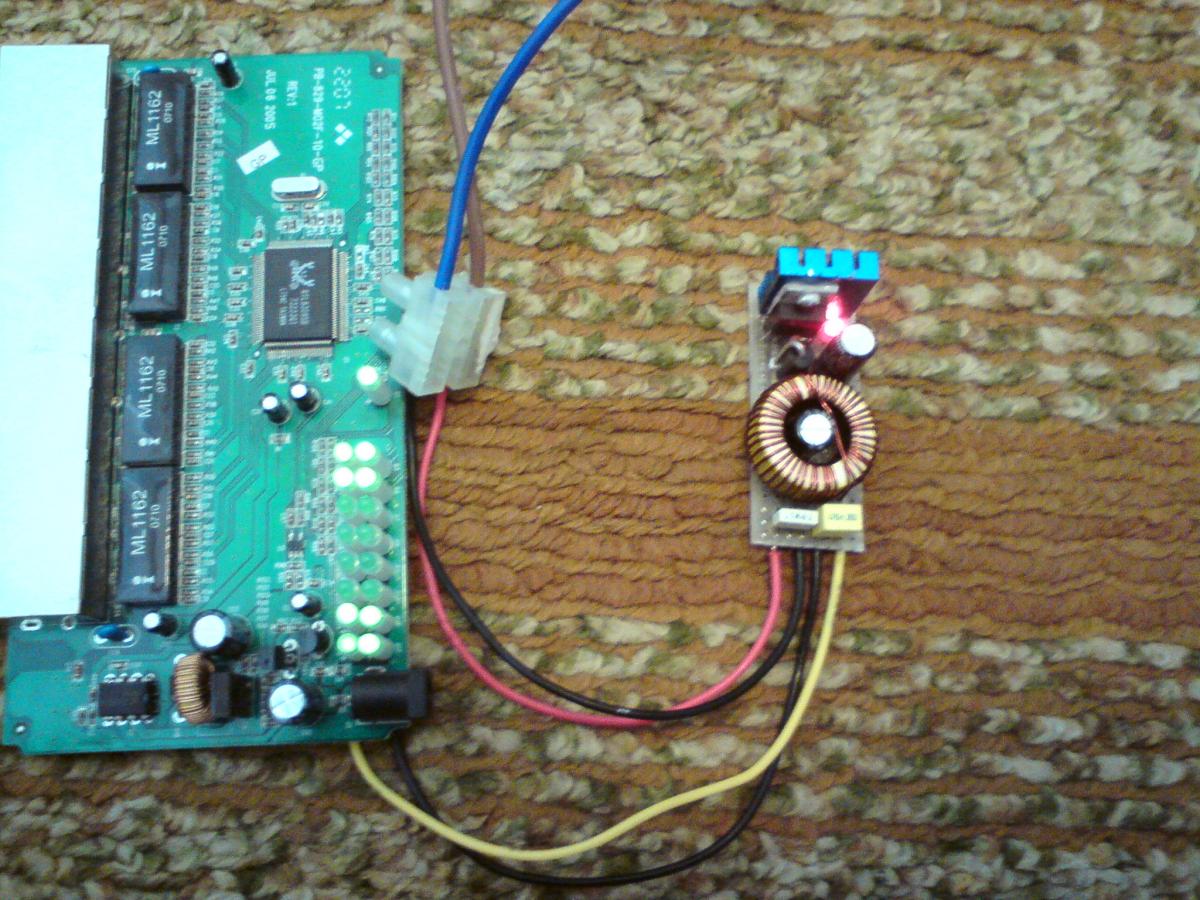

master Posted October 13, 2012 Report Share Posted October 13, 2012 Ами колегата купува от китай едни модули с лм пак но са много малки смд монтаж са. Продават се и БГ магазини. Само като го купиш трябва да си презапоиш елементите, че китаеца не знам как ги е правил но като бутнеш примерно тримерчето за настройка и то пада иначе по-горе не е толкова голям чак то в колата има място колкото искаш. Ето го на пробна платка направен на бързо. Analog Audio™ Link to comment Share on other sites More sharing options...
zahranvane.com Posted October 14, 2012 Report Share Posted October 14, 2012 (edited) До 4А изходен ток, не загрява, има защита от късо и претоварване, КПД над 95%, регулируем изход с много-оборотен тример MP2307 - http://www.zahranvan...&product_id=133 Имаме и няколко варианта с LM2596, но грее много над 2А LM2596-1 http://www.zahranvan...1&product_id=59 LM2596-2 http://www.zahranvan...&product_id=140 Има го и във вариант с радиатор, който успешно разсейва над 15W LM2596-3 http://www.zahranvan...&product_id=143 но не е сглобен Имам и един дето не е качен в сайта, може да регулира изходния ток, напрежение и някакви други неща... LM2596-4 http://www.ebay.com/...t-/260764219023 Цената е същата, конвертирана в лева. Edited October 14, 2012 by zahranvane.com www.zahranvane.com Link to comment Share on other sites More sharing options...
