Surge Lan Protector POE Mod


master

Recommended Posts

Днес от 3 магазина никъде не намерихме POE ижектор с 2 женски букси в наличност. Колегата се изнерви и си припомнихме часовете по трудово :D

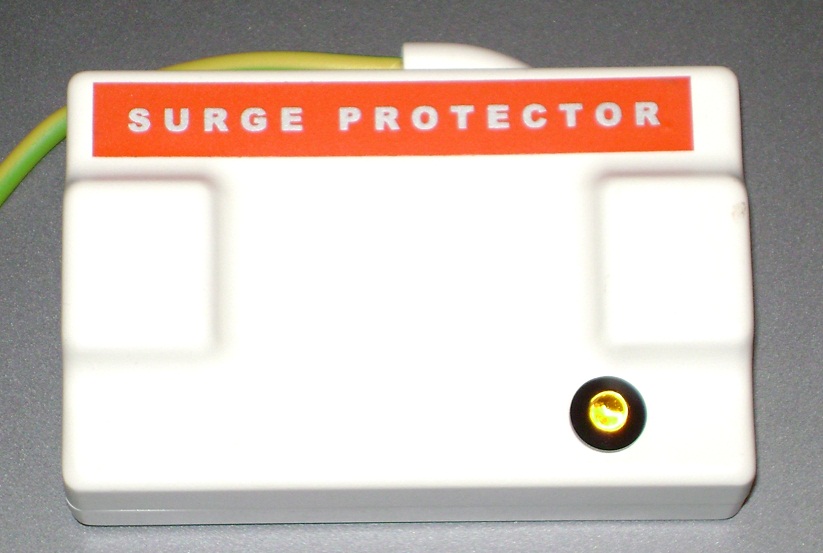

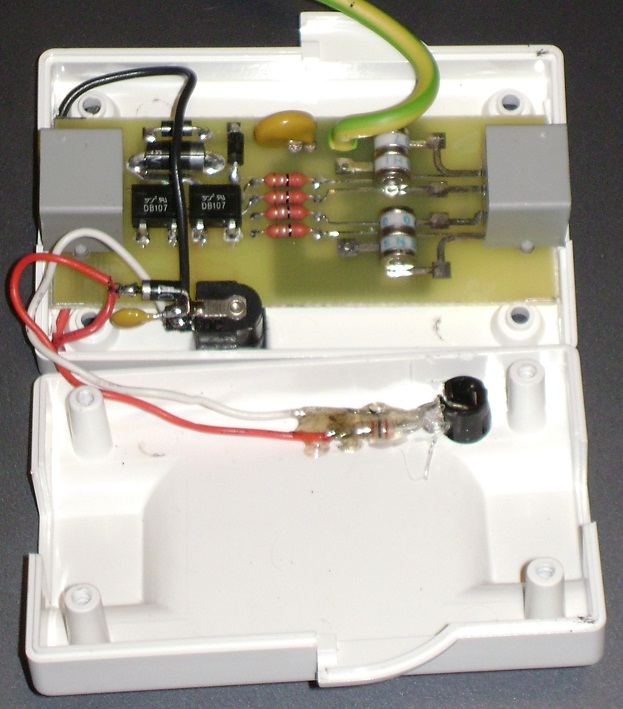

За тези които искат да повторят "схемата" има една букса за адаптер паралелно на нея варистор (60V) за защита. Последователно на "+" има диод 1000V 2A за защита от грешен поляритет или променливо напрежение. Свето диод за индикация с 2к резистор последователно.




Analog Audio™

Адрес на коментара
Сподели в други сайтове

  • Администратор

а за тоя модел на соно само кабелите с буксата запояваш :)


Не отговарям на постове написани с шльокавица!

Адрес на коментара
Сподели в други сайтове

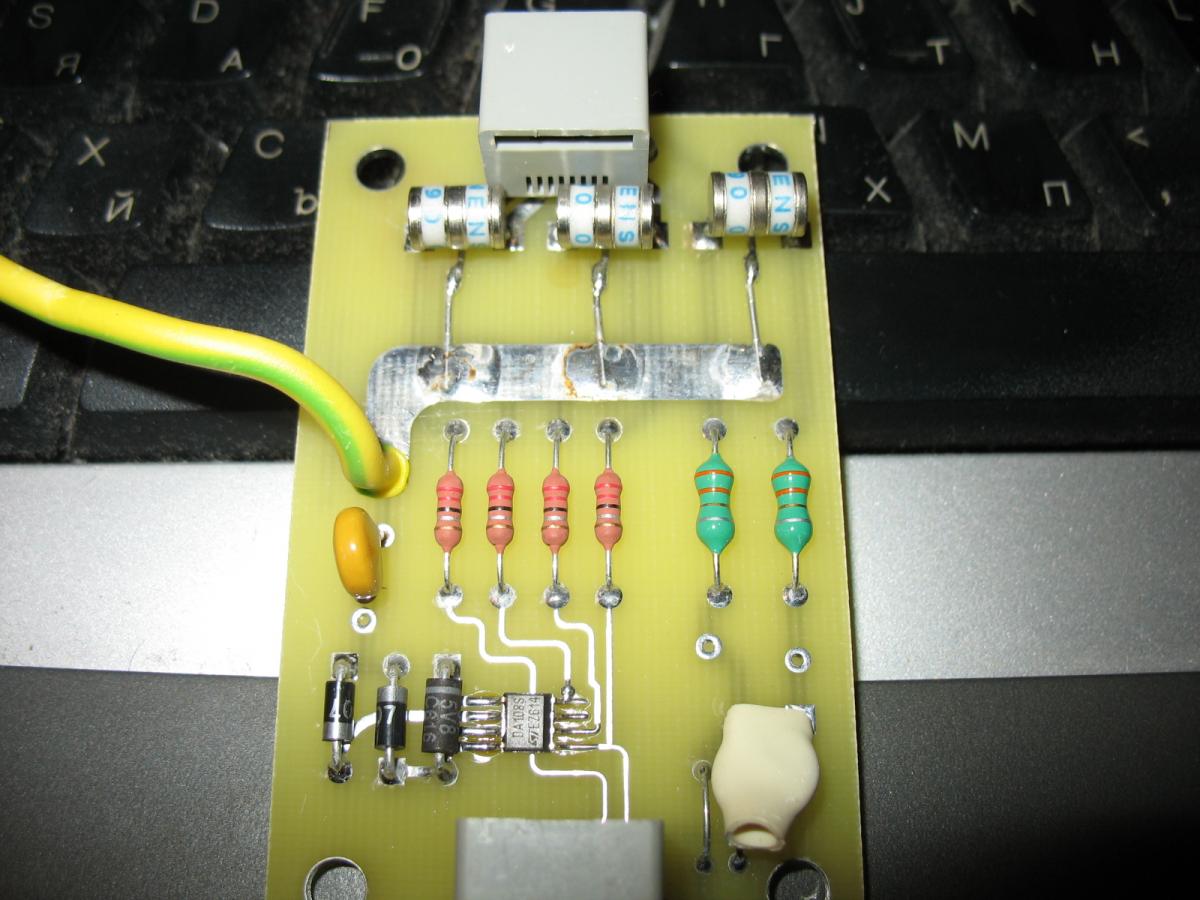

Такива имахме много и за това. Иначе този е с тези диодните матрици..

Редактирано от master

Analog Audio™

Адрес на коментара
Сподели в други сайтове
