OmniTik U-5HnD въпрос ??!?


jordan_ruse

Question

jordan_ruse

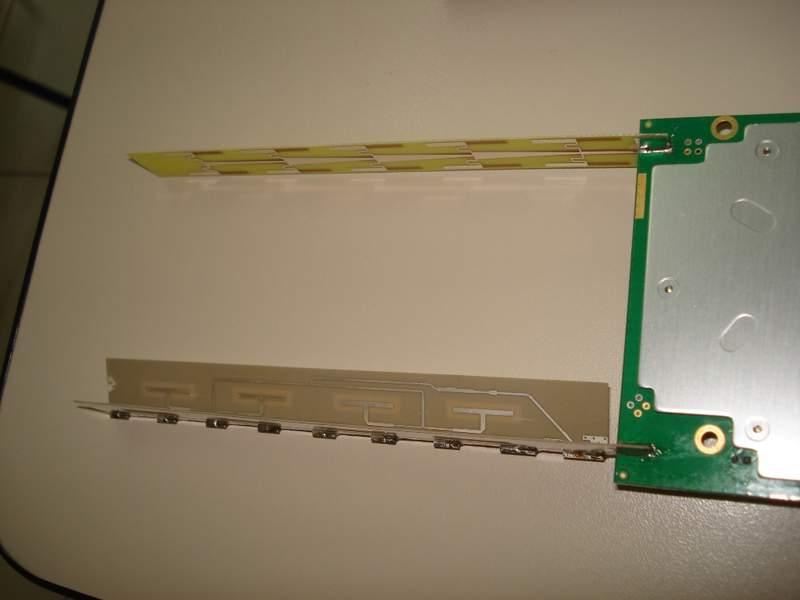

Здравейте. Имам такова чудо и ме интересува коя от антена е с вертикална и коя с хоризонтална поляризация ? Когато борда е поставен на маса с елементите на горе от лявата страна антенката прилича на секторна нанелна антена, а тази от дясно е направена от 2 запоени парчета фолиран гитенакс /или нещо подобно/. Коя каква е :)))

п.п. снимки ще кача утре че нямам фотоапарат под ръка а с телефон да снимам е все едно не съм снимал.

Link to post
Share on other sites

11 answers to this question

Recommended Posts

  • 0
dabadaba

И за какво ти е да знаеш коя точно каква е? Устройството е предвидено за монтиране с антените нагоре, а коя ще е отляво и коя отдясно зависи от гледната точка.

Link to post
Share on other sites
  • 0
jordan_ruse

защото самия борд работи с 60см пазатска антена, а антенките му седят и събират прах и понеже си е играчка да проверя в реални условия коя с каква поляризация е пуснах тема. дано съм бил изчерпателен в отговора си.

п.п. бях доста разочарован от омнитика в оригиналния му вид.

Link to post
Share on other sites
  • 0

Монтираш омнитика и му спираш единия чейн, и наглясяр борда отсреща, след това пускаш и втория :)

Вариант 2: монтираш ги идвете и ако не ти изкара хубав сигнал/CCQ вартиш от страна на паницата.

Link to post
Share on other sites
  • 0

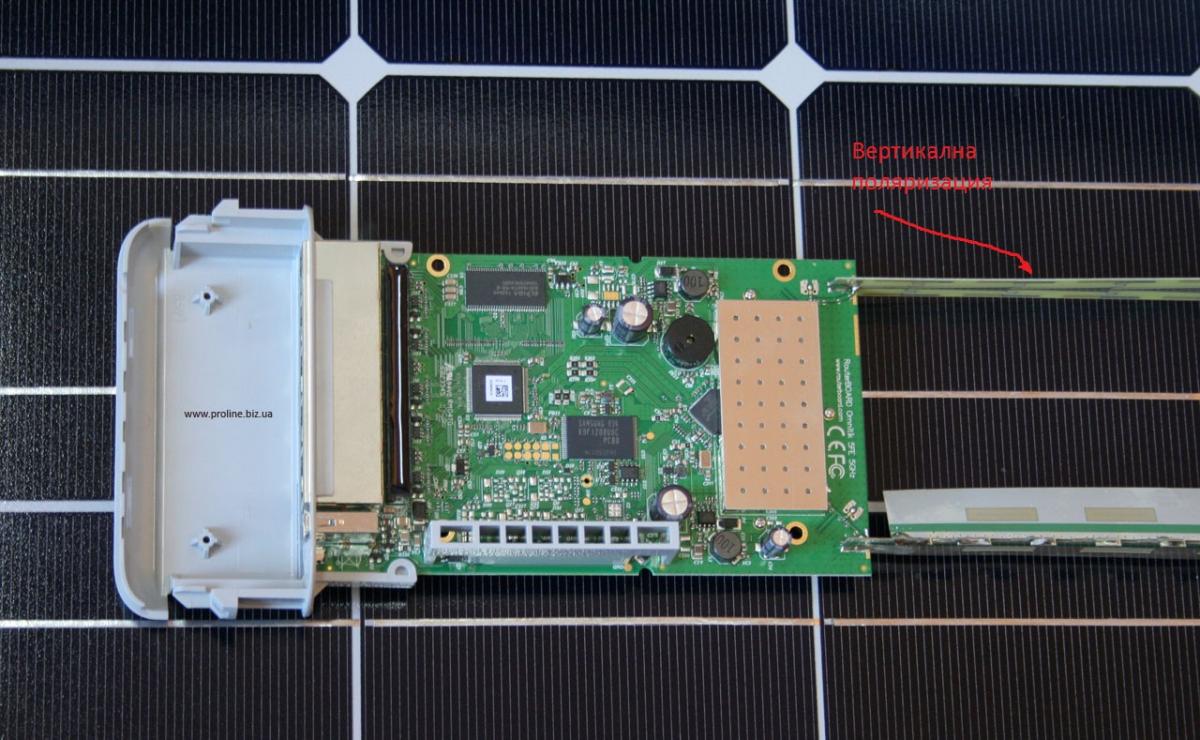

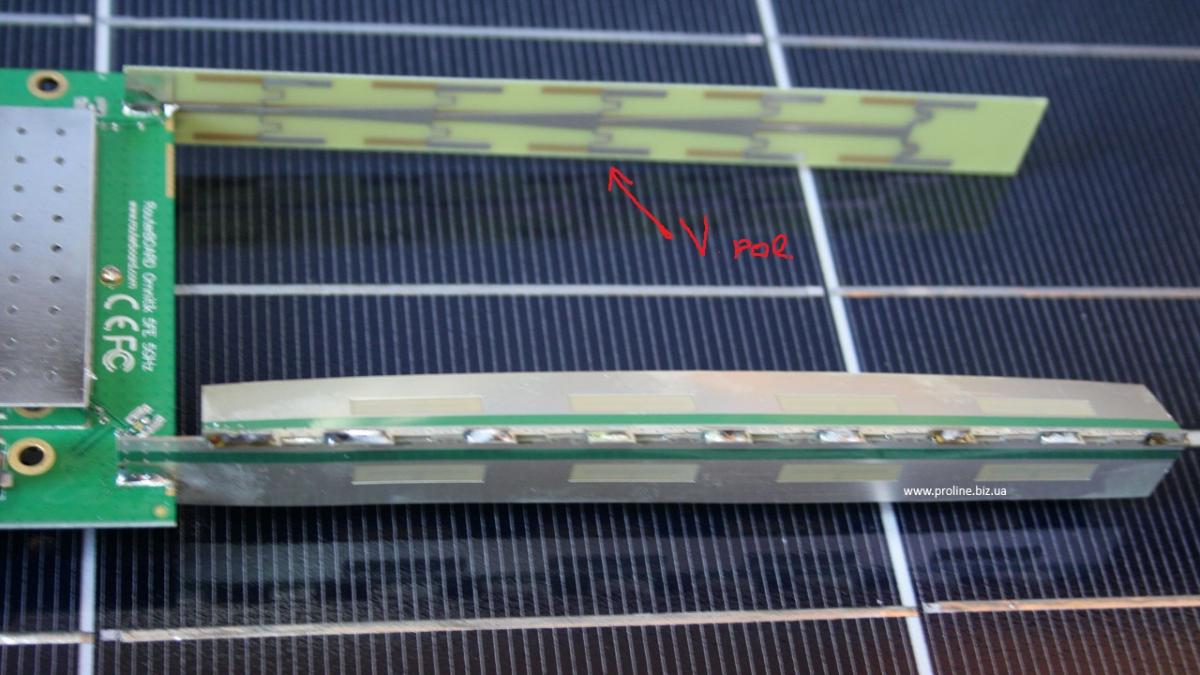

Здравейте, ето тази антена е с Вертикална поляризация (по-долу на картинките).

Разпознава се по вертикално разположените диполи един над друг .



Edited by bobo
Link to post
Share on other sites
  • 0
  • Administrator
Велин

интересно ми е какъв е принципа на хоризонталната поляризация :)




Не отговарям на постове написани с шльокавица!

Link to post
Share on other sites
  • 0

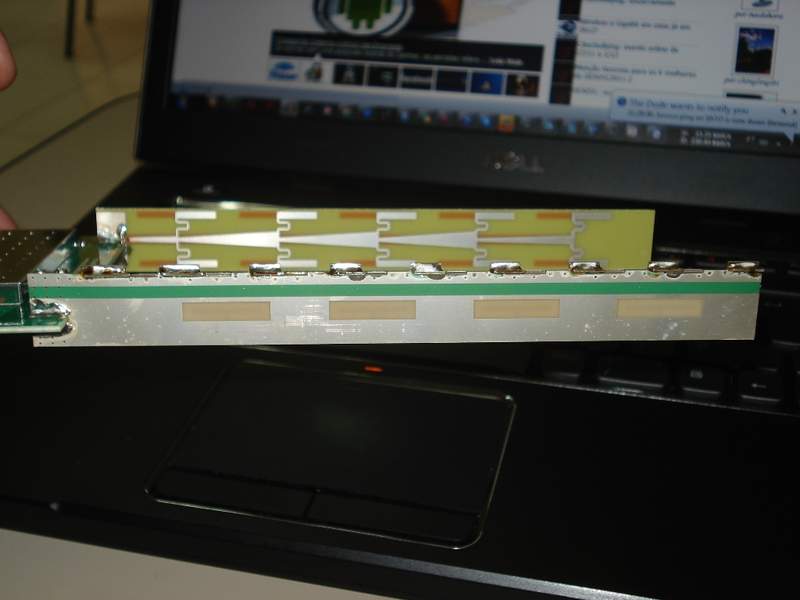

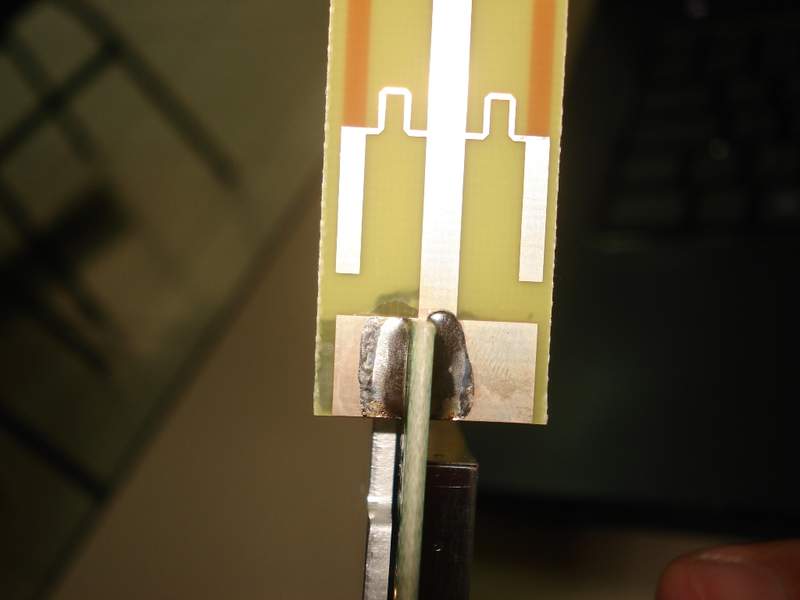

Две сфазирани слот антени с по четири елемента са използвани за хоризонталната поляризация .

Наистина изглеждат странно понеже елементите те са и вертикално като на допилите в дясно но радиацията е хоризонтална. При слот антените в сравнение с диполите електрическите и магнитните полета са разменени !

Ако има нужда може и още да ги дискутираме антените. Не искам да заспамваме темата O0 на човека с теории за антените.

Хубав ден!

Edited by bobo
Link to post
Share on other sites
  • 0
  • Administrator
Велин

Абе точно това ми е интересното че са вертикални диполи.

Не отговарям на постове написани с шльокавица!

Link to post
Share on other sites
  • 0

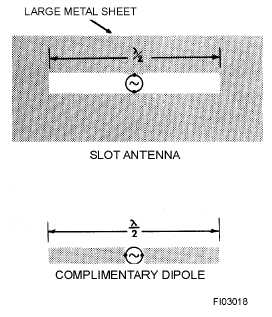

http://www.dxzone.co...p2.cgi?ID=21215

Тук е описано . И това вертикалното не бих го нарекъл точно дипол а елемент ::) .

Тук го наричат комплементарен дипол. Иначе обърни внимание на картинката накъде са токовете


Edited by bobo
Link to post
Share on other sites
  • 0
  • Administrator
Велин

Изглежда, че слот антената дори работи по - добре от комплиментарния дипол.

Не отговарям на постове написани с шльокавица!

Link to post
Share on other sites
  • 0

Ами да ти кажа уж е така .

Но забележи че за да компенсират усилването а може би и формата на полето при омнитика е било необходимо да се сложат две антени ( платки ) с по 4 елемента. Докато на вертикалната страна Ант1 сфазирането на вертикалните диполи е къде къде по просто .

Link to post
Share on other sites
  • 0
NetworkAmateurs

защото самия борд работи с 60см пазатска антена, а антенките му седят и събират прах и понеже си е играчка да проверя в реални условия коя с каква поляризация е пуснах тема. дано съм бил изчерпателен в отговора си.

п.п. бях доста разочарован от омнитика в оригиналния му вид.

Какво не ти хареса на Омнитика?
