donioi Posted June 29, 2012 Report Share Posted June 29, 2012 Търся дейташиит за AR2313A-001 да разбера кои са изводите за JTAG. Благодаря Link to comment Share on other sites More sharing options...
Administrator 111111 Posted June 29, 2012 Administrator Report Share Posted June 29, 2012 Има търсачки http://blog.makezine...inout-detector/ а като питаш google за atheros AR2313A jtag какви работи излизат Харесай поста ^^^ Форумът е за взаимопомощ а не за свършване на чужда работа RB951Ui-2HnD / RBD25GR-5HPACQD2HPND&R11E-LTE6 / RB952Ui-5ac2nD-TC ɹɐǝɥ uɐɔ noʎ ǝɹoɯ ǝɥʇ 'ǝɯoɔǝq noʎ ɹǝʇǝınb ǝɥʇ Link to comment Share on other sites More sharing options...
donioi Posted June 29, 2012 Author Report Share Posted June 29, 2012 Не намерих нищо, може и да не търся правилно. Link to comment Share on other sites More sharing options...
bobo Posted July 1, 2012 Report Share Posted July 1, 2012 То това не беше ли BGA тоест изводите са отдолу ?Как ще ги следиш не те знам точно . Иначе датаШиТ няма да намериш свободно в нета . Сериозните производители дават информация за чипове само след регистрация или си им голям клиент(или си платиш за SDK+Demo board) . Всяко устройство с този чип което съм виждал си има изведен JTAG на платката. Ползваш него и готово схеми има в Интернет кой извод какво е . . Link to comment Share on other sites More sharing options...
donioi Posted July 2, 2012 Author Report Share Posted July 2, 2012 (edited) Ще сваля AR2313 , след като знам сигналите на JTAG-а му, и ще ги проследя до точките на платката, защото не са стандартни. Така , че ми трябват изводите, а AR2313 е BGA. След това ще го реболтна и ще го сложа на платката. Устройствата са няколко и си струва. Edited July 2, 2012 by donioi Link to comment Share on other sites More sharing options...

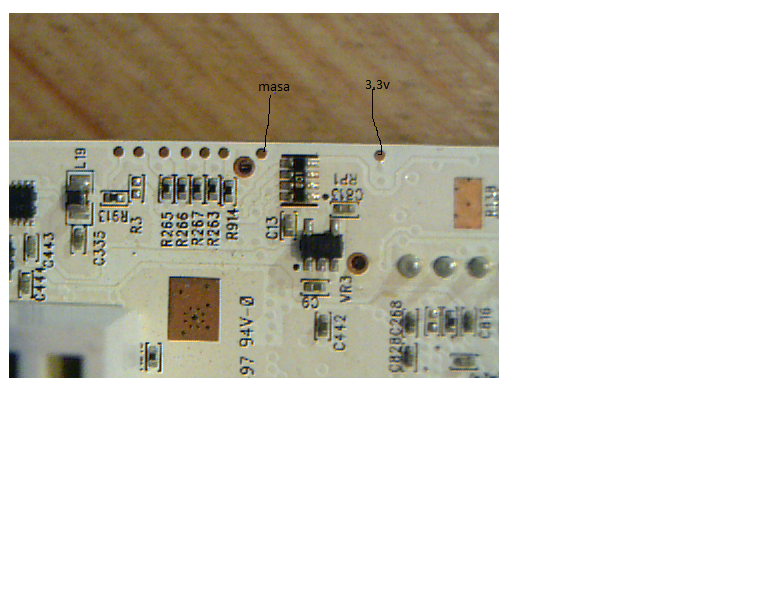

Tsunami Posted July 2, 2012 Report Share Posted July 2, 2012 Ще сваля AR2313 , след като знам сигналите на JTAG-а му, и ще ги проследя до точките на платката, защото не са стандартни. Така , че ми трябват изводите, а AR2313 е BGA. След това ще го реболтна и ще го сложа на платката. Устройствата са няколко и си струва. Най-лесната част си извадил . Да подскажа. TRST, TDI, TCK, TMS имат резисторна матрица (4х вероятно до точките) към маса. Като разбереш кои точки са към резисторната матрица ще останат 2 точки за TDO и sRST. виждаш как помагат снимките. така не е нужно да вадиш чипа, да го реболТваш и да го слагаш на платката. успех Link to comment Share on other sites More sharing options...
donioi Posted July 2, 2012 Author Report Share Posted July 2, 2012 (edited) 6-те сигнала минават през резистори , които са 0 ома, а 4 отиват на сборка от 4х10к към маса. Ако е така както казваш комбинациите не са много. Edited July 2, 2012 by donioi Link to comment Share on other sites More sharing options...
Tsunami Posted July 2, 2012 Report Share Posted July 2, 2012 Точно това исках да кажа . И да не забравиш да публикуваш резултата . Link to comment Share on other sites More sharing options...
