RB711g after lighting

[Велин]

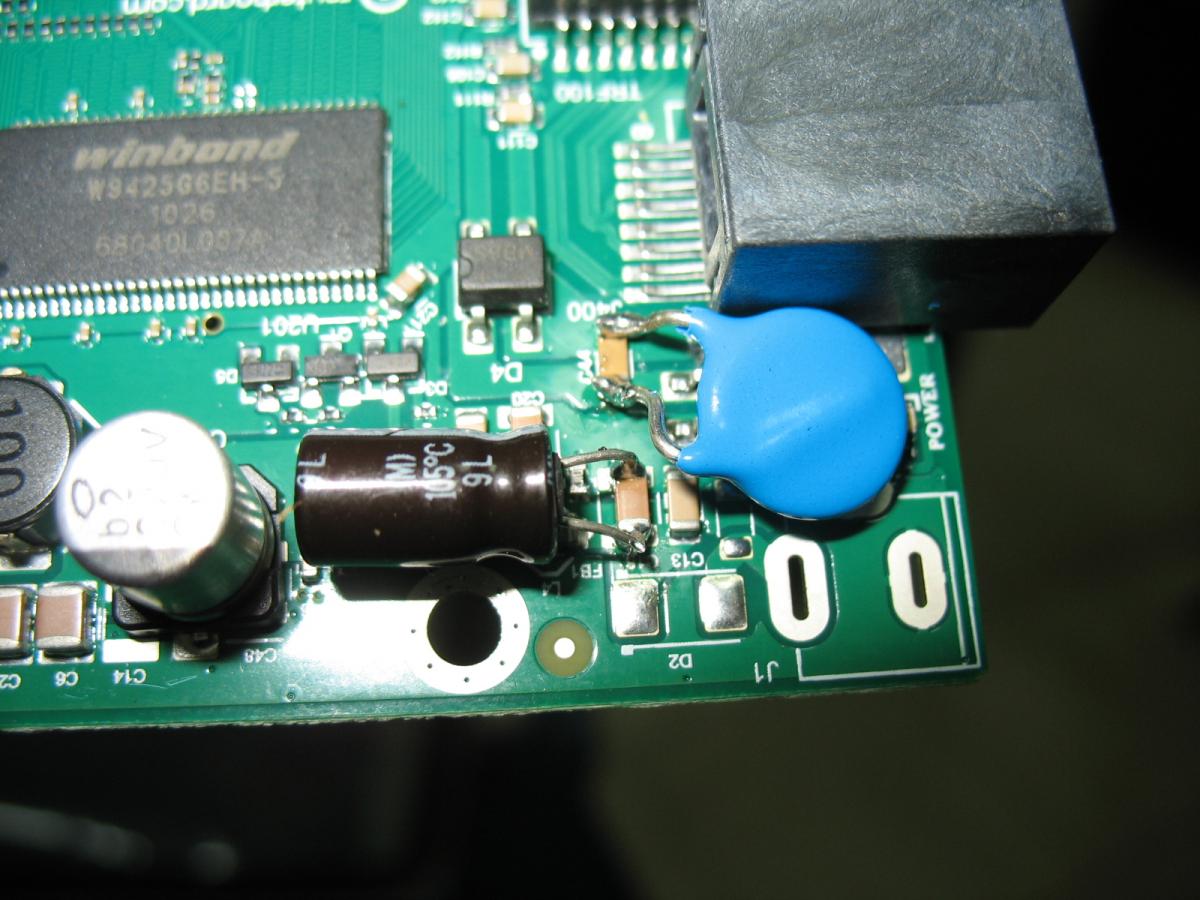

ето още едно доказателство че Рутербордовете на МТ са недомислени, един шибан диод не можаха да сложат на входа за захранването и трите чипа са опукали. Предполагам тоя борд вече за нищо не става не си заслужава ремонта.

п.с. на входа имаше само един протектор на монтана 111 серията които пропускат захранване , и те дори не слагат никакви разрядници на захранващите чифтове, има само печатни разрядници които никаква работа не вършат един минус и за тях.

[Tsunami]

Има и диод и ценер на входа. За съжаление не помагат от по-високо пренапрежение. Ценера окъсява но и навътре минава. Може би бързодействие няма. На 2 такива случая попадам с различни устройства.

[Велин]

разгледай добре снимката която съм качил на бас няма да се хващаме ама ми кажи къде му е защитния ценер, мога да прикача снимка на аликс за да видиш при тях как е реализирано мисля че е TVS диод досто големичък а не ценер.

[Tsunami]

D4 или D9 мисля по снимката. Няма логика да са два диода последователно. Уреда може да каже повече. Ако можеш да кажеш какво пише на тях ще е по-лесно.

[SS7]

Да се разчита само на ценер да пази захранването няма особен смисъл - при подобни пренапрежения ще опука и ценера.

мисля, че знаете как се пази техника от пренапрежения по захранването - минимум с варистор.

Оптималното решение е газоразрядник с варистор с паралел.

Навремето си пазех всичката техника така и почни нямаше жертви (щот понякога и газоразрядника и варистора не помагат)

[Велин]

D4, D9 трябва да са грецовете които само пропускат напрежението те не са защитни , иначе ако не бях толкова бързал при монтажа щях и варистори да сложа .. ама след дъжд качулка.

[Tsunami]

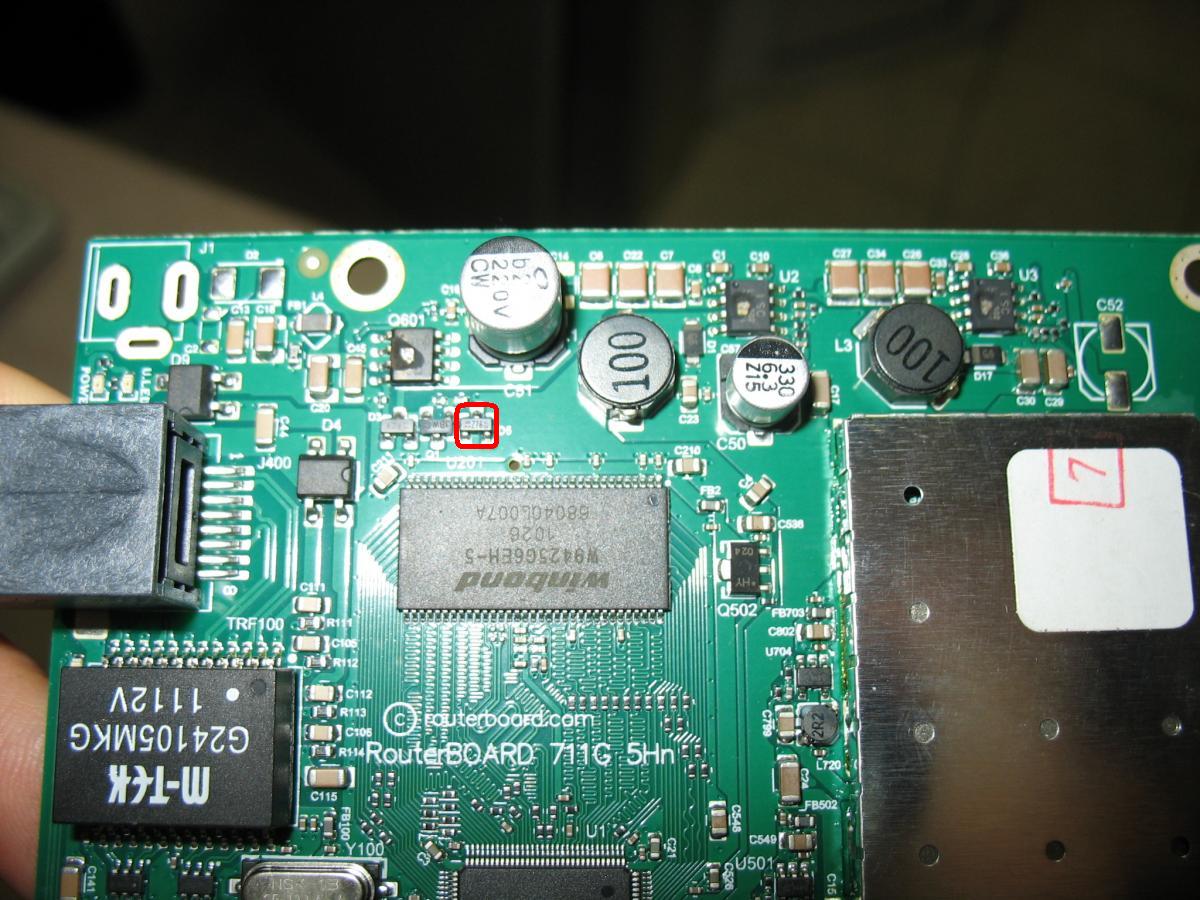

С червеното кръгче е ценера. 30V! Колко е защитил ....

[master]

Тая верига там барабар с мосфета е електронна защита от ниско и високо напрежение и спира захранването към борда. Реално погледнато тя не замества TVS / Варистор .

Слагането на последните е препоръчително но понякога трудно се намират варистори за ниско напрежение.

А онези грецове нямат нищо общо със защитата.

Edited May 8, 2012 by master

[Tsunami]

А онези грецове нямат нищо общо със защитата.

А защита от обратно свързване на напрежението?

[master]

Този борд не съм го заглеждал на живо но като гледам грецовете не за това от към страната на жака поне, за ПОЕ то не мога да кажа така. За обратно свързване един диод последователно / паралелно (зависи от случая и виждането на проектанта) и си е напълно достатъчно.

Edited May 9, 2012 by master

[Tsunami]

Микротик никога на са слагали TVS диоди за защита на входа на бордовете си! Входната част на този борд е изпълнена както на всички бордове или поне от 4хх насам. За по-старите нямам наблюдение. Говоря за мосфета и ценерите.

[Велин]

борда има място за жак , последователно има предвидено място за диод и това е .. други защити няма, аз поне един варистор и кондензатор допълнително сложих, когато гръмна борда се хранеше от Пое на УБНТ сега ще ползвам друго ац-дц галванично

[Tsunami]

когато гръмна борда се хранеше от Пое на УБНТ сега ще ползвам друго ац-дц галванично

Аналогична ситуация с друг борд имам, който също се захранваше с захранване на убнт. Картинката е подобна. Радостната новина е че се размина с подмяната на някои елементи от захранването. Така че е възможно и този борд да се поправи.

Edited May 16, 2012 by Tsunami

[Mile]

абе те са по 100 лева бре.. за чий уй ви е да се разправяте? слагаш нов и меташ

[Велин]

Миле не е така, първо освен, че услугата не трябва да спира и второ бахх 100лв и куп загубено време, а иначе ако някой иска да се пробва да го ремонтира да предложи цена имам и един 433АН сериозно гръмнал който едва ли може да се оправи.
