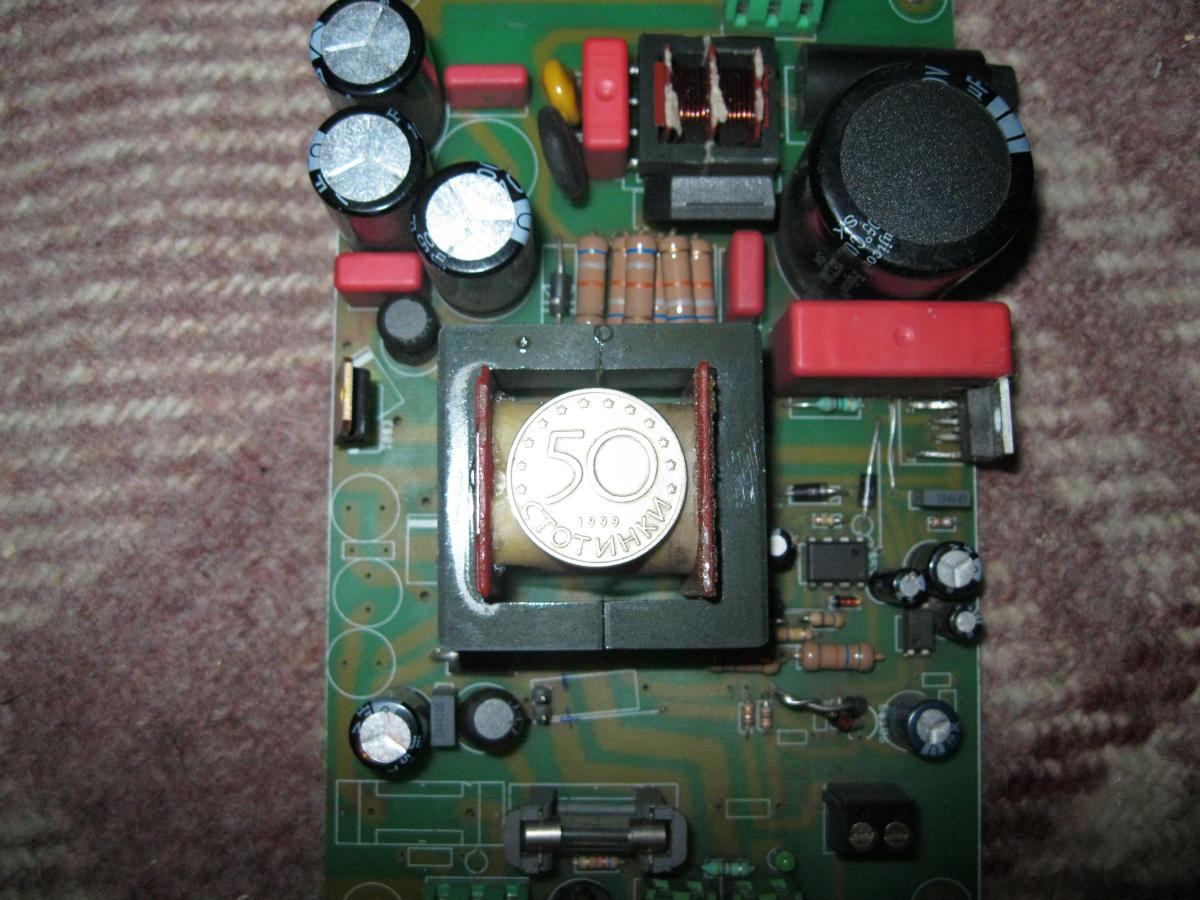

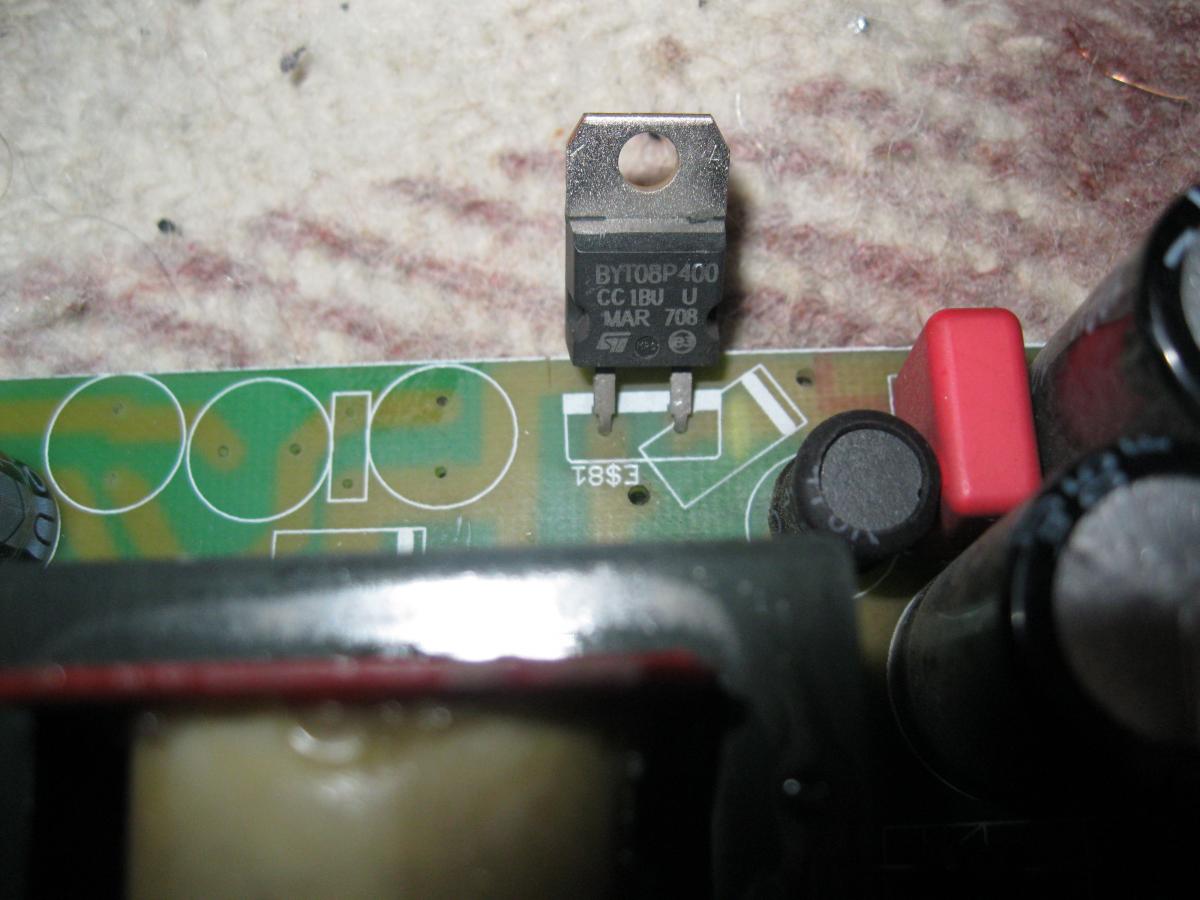

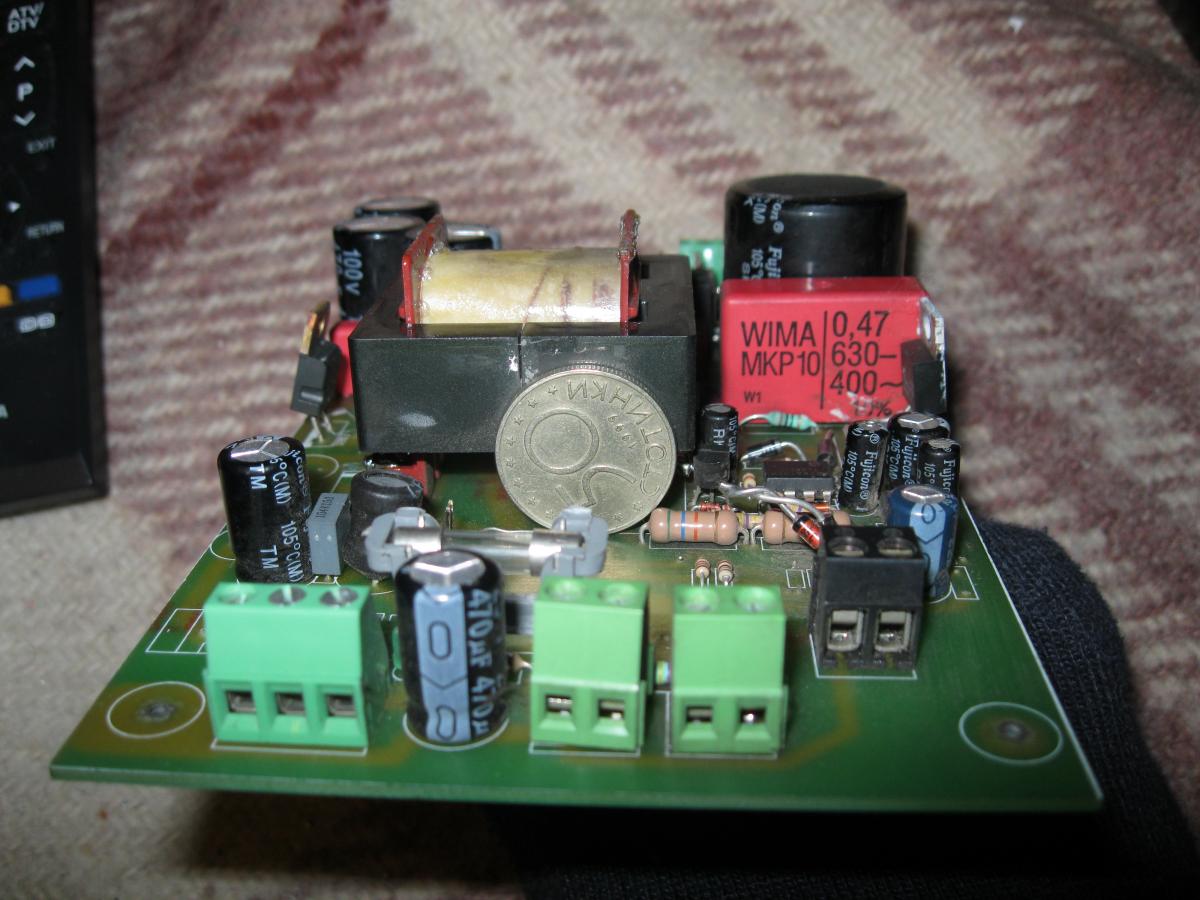

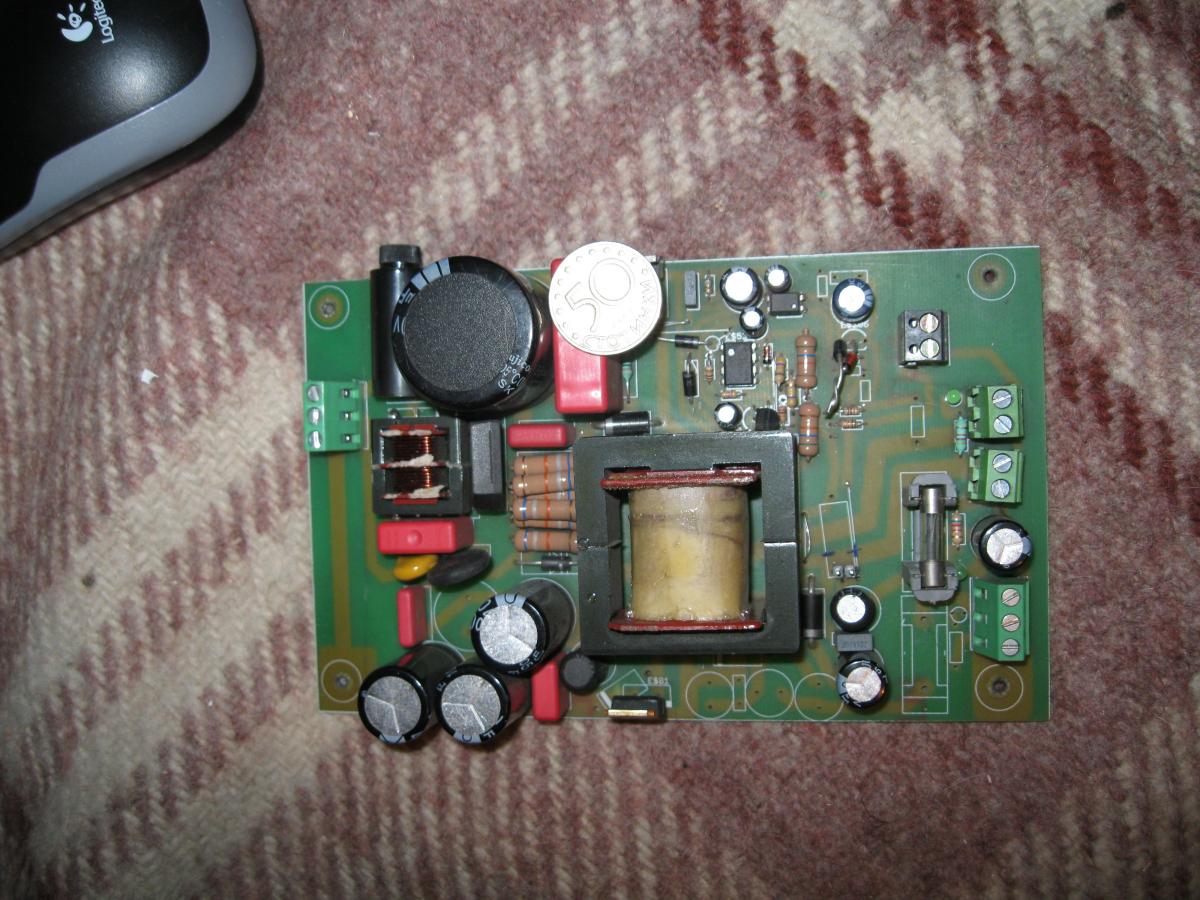

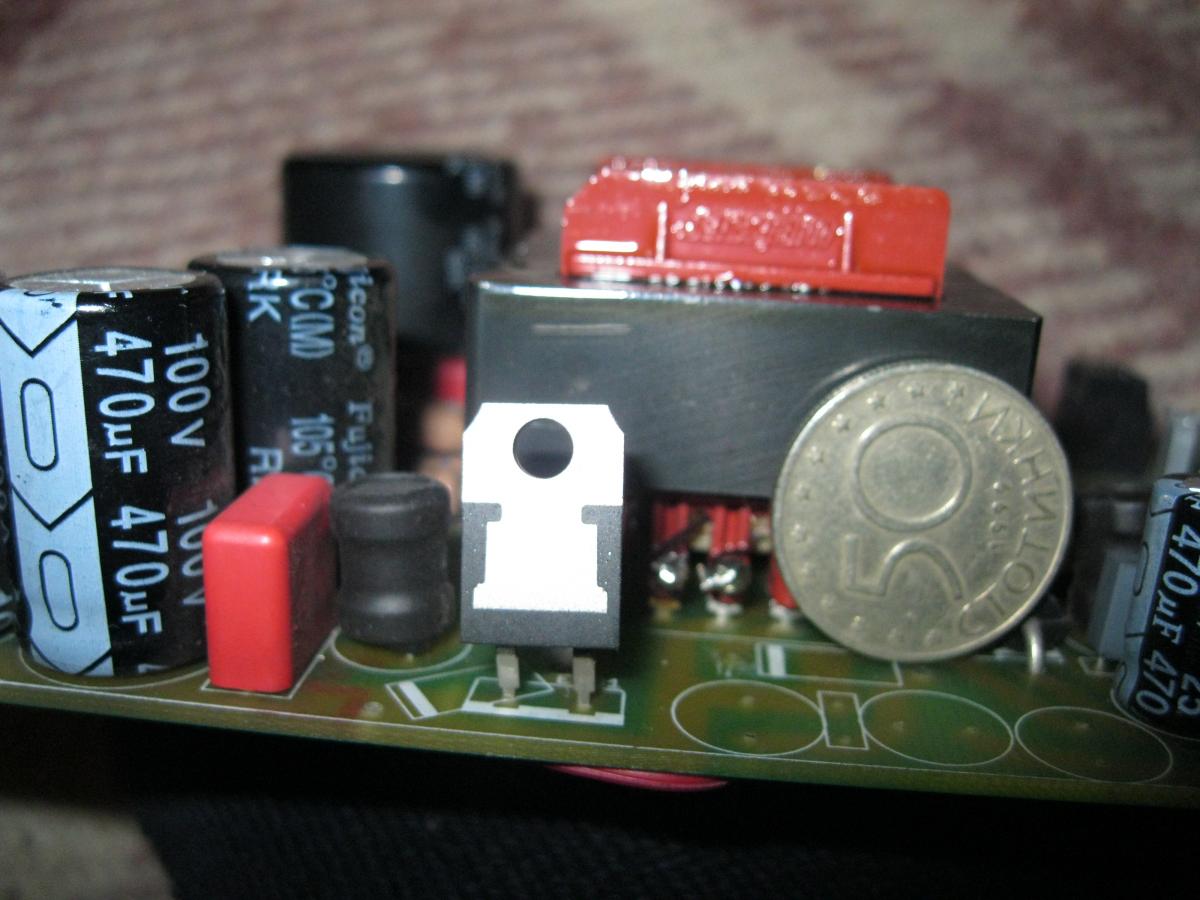

jordan_ruse Posted January 31, 2012 Report Share Posted January 31, 2012 (edited) Здравейте. имам няколко бройки от това чудо и ме интересуват спецификацийте им, защото са изгорели и да знам да се занимавам ли със съживяването им. Та на кратко : който си ги познае да свирка )) с монета за добиване на представа диода Edited February 1, 2012 by jordan_ruse Link to comment Share on other sites More sharing options...
master Posted January 31, 2012 Report Share Posted January 31, 2012 Какви са параметрите на входно / изходните кондезатори ? Не съм виждал такова дърво до сега. Analog Audio™ Link to comment Share on other sites More sharing options...

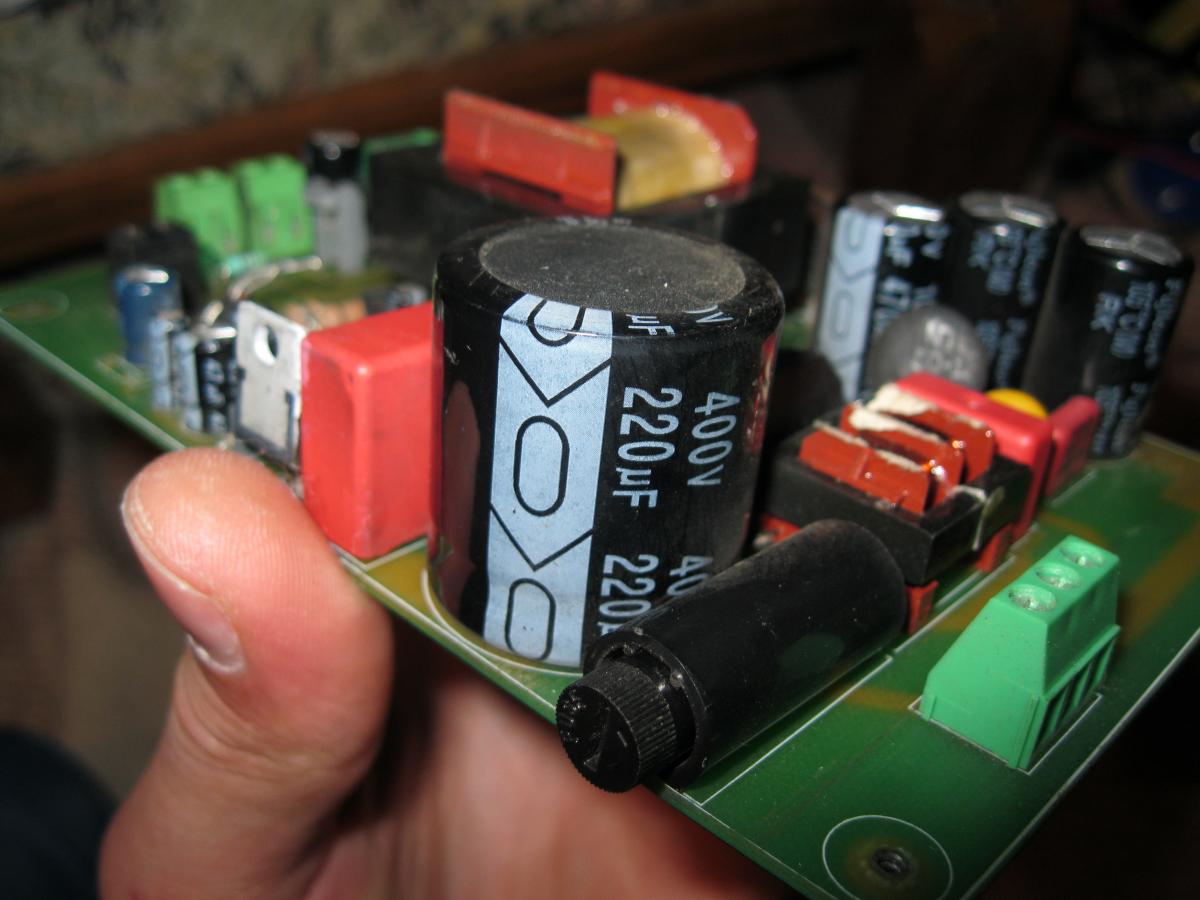

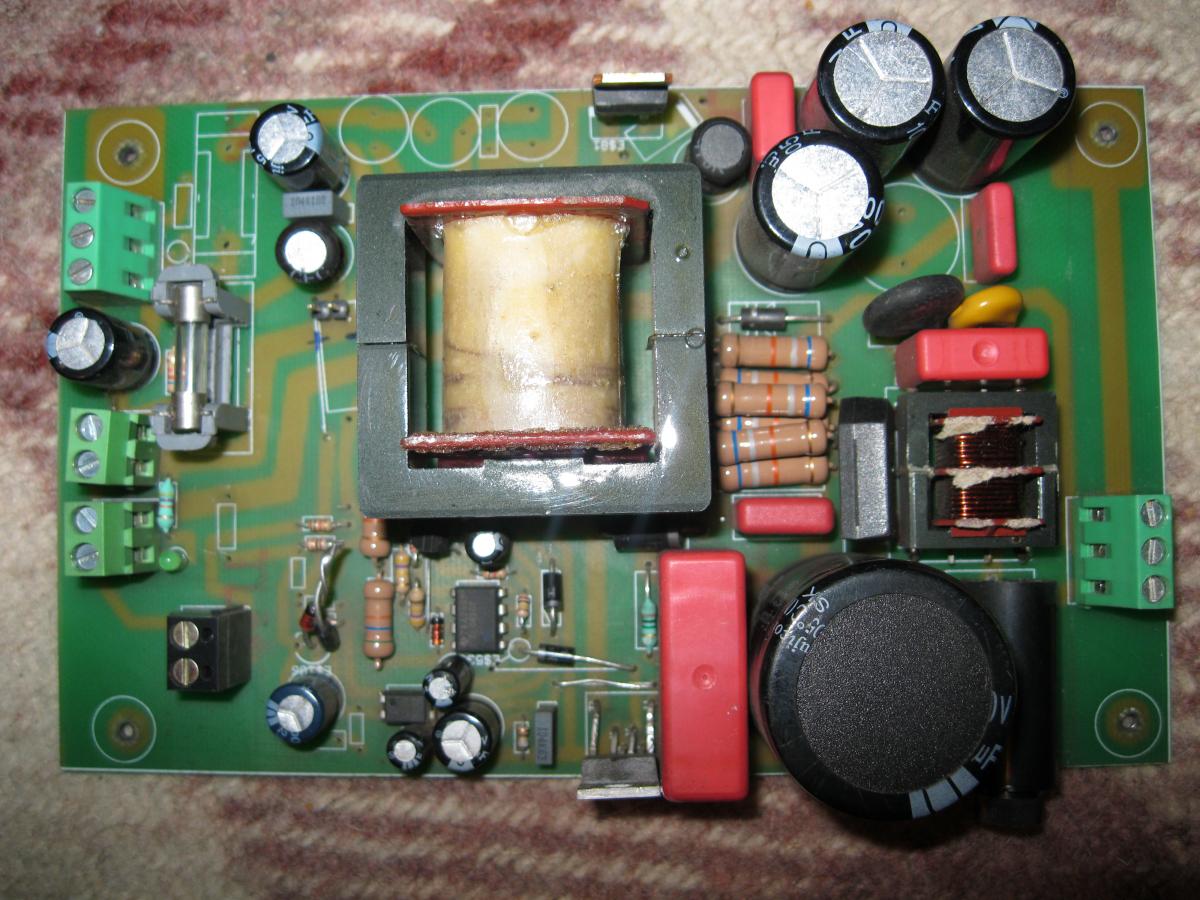

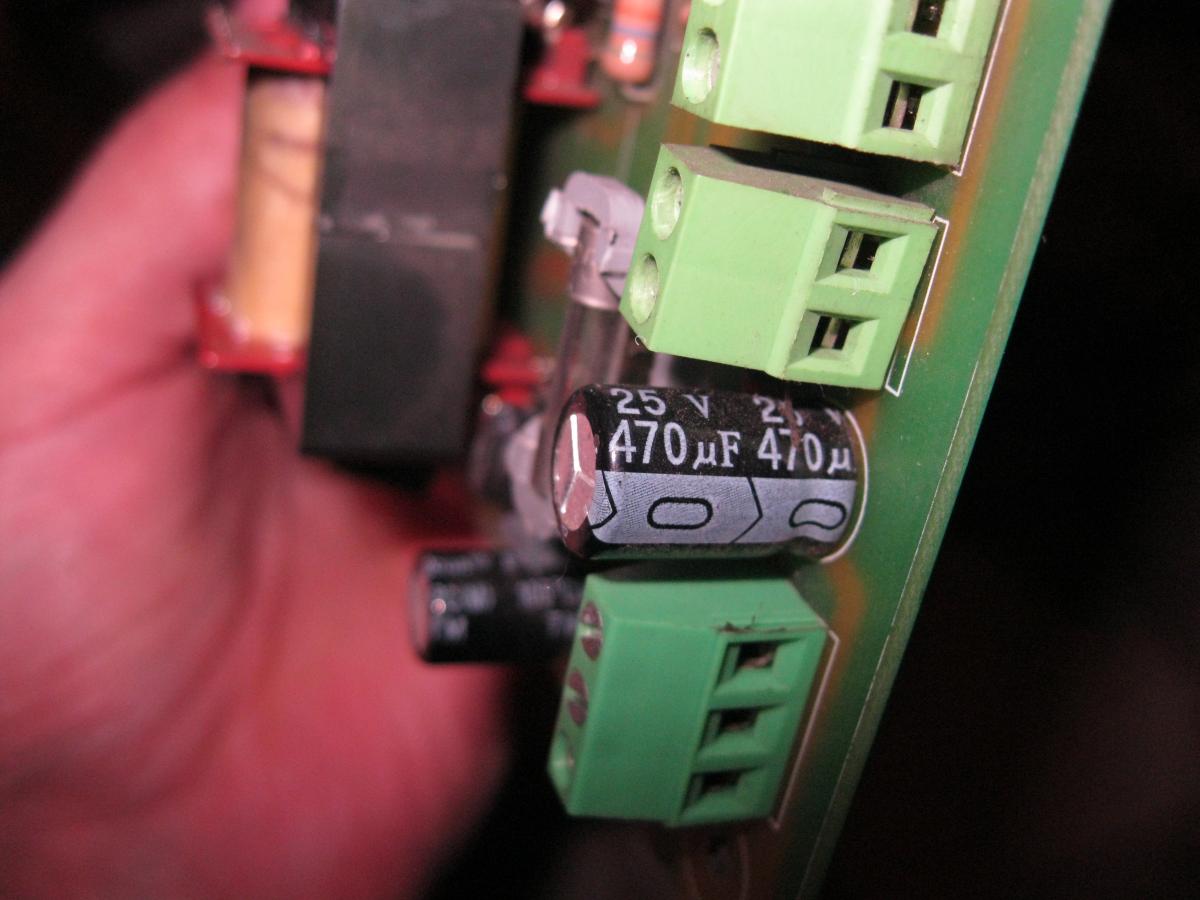

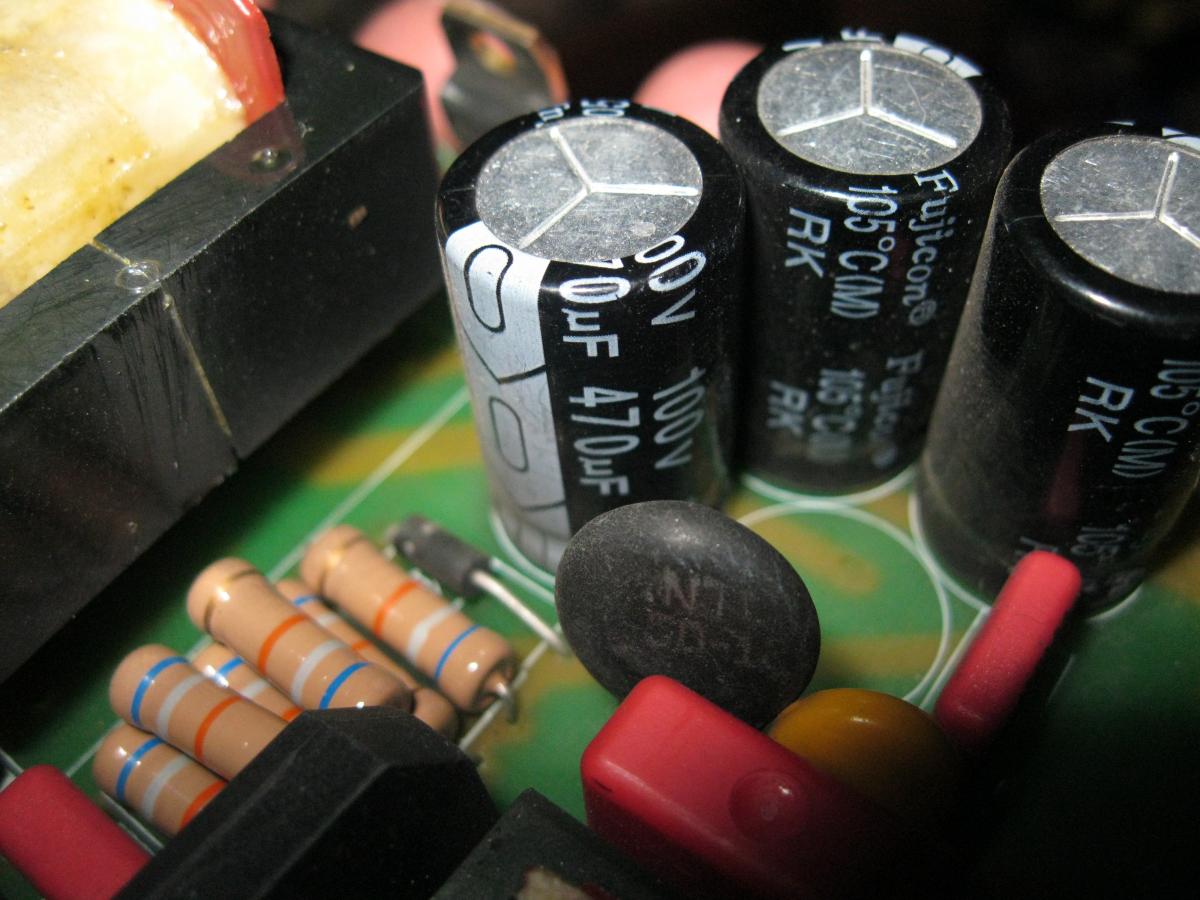

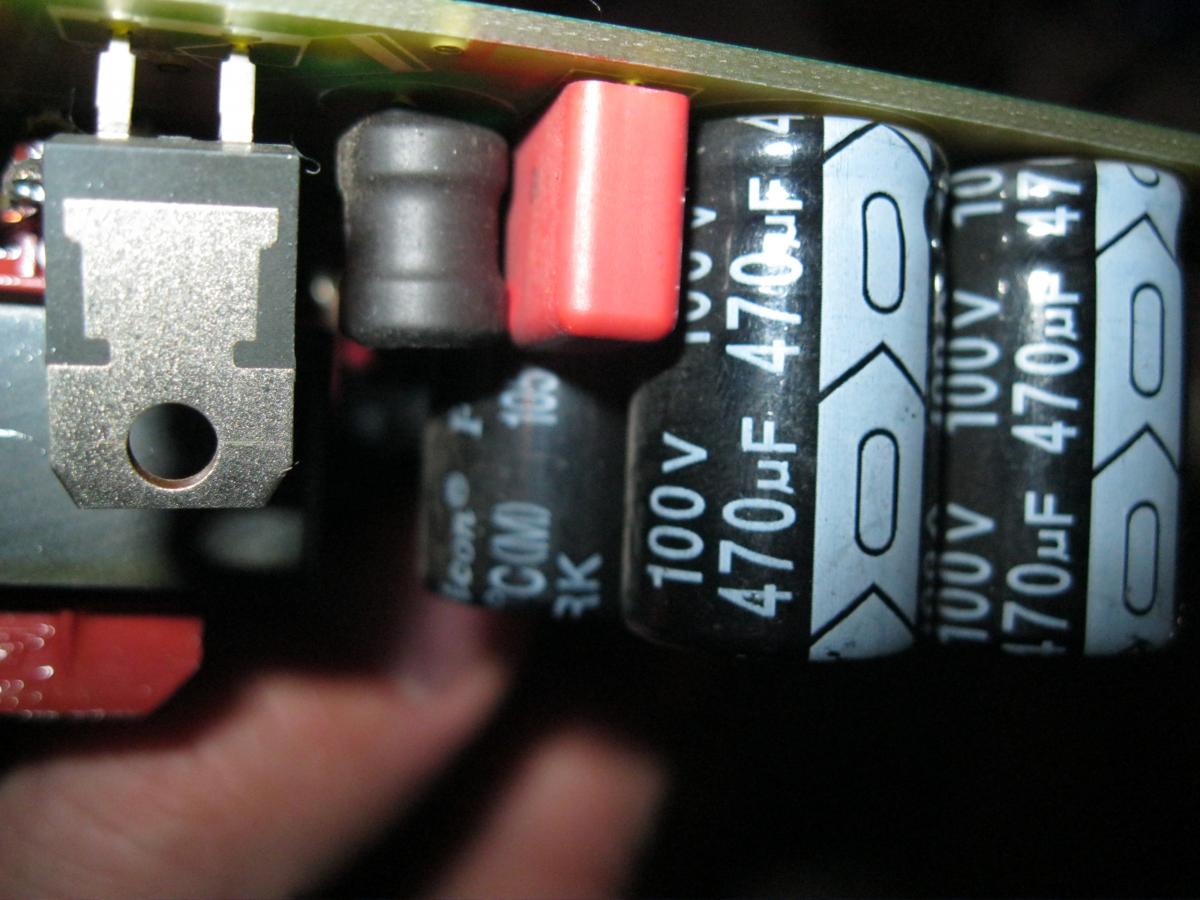

jordan_ruse Posted January 31, 2012 Author Report Share Posted January 31, 2012 добавих снимки. под 100 волта е което е добре, но мен по ме интересува колко ампера може да осигури !! Link to comment Share on other sites More sharing options...
master Posted January 31, 2012 Report Share Posted January 31, 2012 Ако тоя дросел там черния е в изходната верига повече от 1А не търси от това захранване. Analog Audio™ Link to comment Share on other sites More sharing options...
jordan_ruse Posted January 31, 2012 Author Report Share Posted January 31, 2012 предполагам е пускало и 12волта освен тия за ПОЕ-то защото имаше завита букса за суйч !!! Link to comment Share on other sites More sharing options...
danielskiii Posted January 31, 2012 Report Share Posted January 31, 2012 пробвай го на входа му закачи 220в и виж на изхода какво ще покаже Link to comment Share on other sites More sharing options...
jordan_ruse Posted January 31, 2012 Author Report Share Posted January 31, 2012 НИЩО )) както споменах имам 3 бройки който целите бяха в окиси и някакви гадости и не работят Link to comment Share on other sites More sharing options...
bobo Posted January 31, 2012 Report Share Posted January 31, 2012 Колега такова чудо съм виждал. Няма как да не го познае човек . Точен модел незнам но производителя е като този на захранванията в XCOM: http://www.xcombg.com/index.php?page=products&product_id=525 Изработката на платката като дизайн ме хвърли в ужас като го отворих но пък си работи доста стабилно. Link to comment Share on other sites More sharing options...
Tsunami Posted January 31, 2012 Report Share Posted January 31, 2012 (edited) добавих снимки. под 100 волта е което е добре, но мен по ме интересува колко ампера може да осигури !! Дай снимка и от долната страна на платката. Колко ампера? - относително. По-скоро колко вата. С този траф мисля че ще хване от 50 до 100. Трудно е да се прецени на снимка. Ако тоя дросел там черния е в изходната верига повече от 1А не търси от това захранване. Дросела е на входа. Edited January 31, 2012 by Tsunami Link to comment Share on other sites More sharing options...

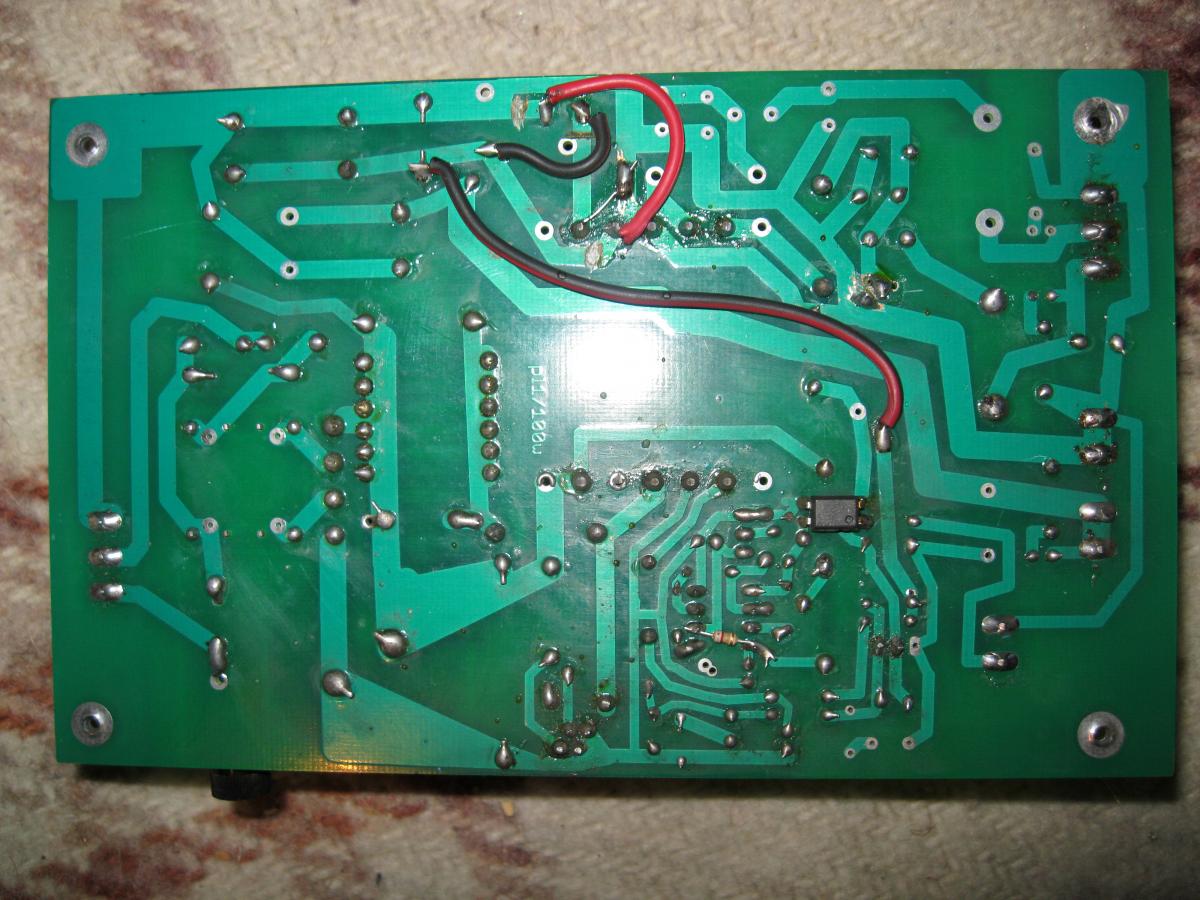

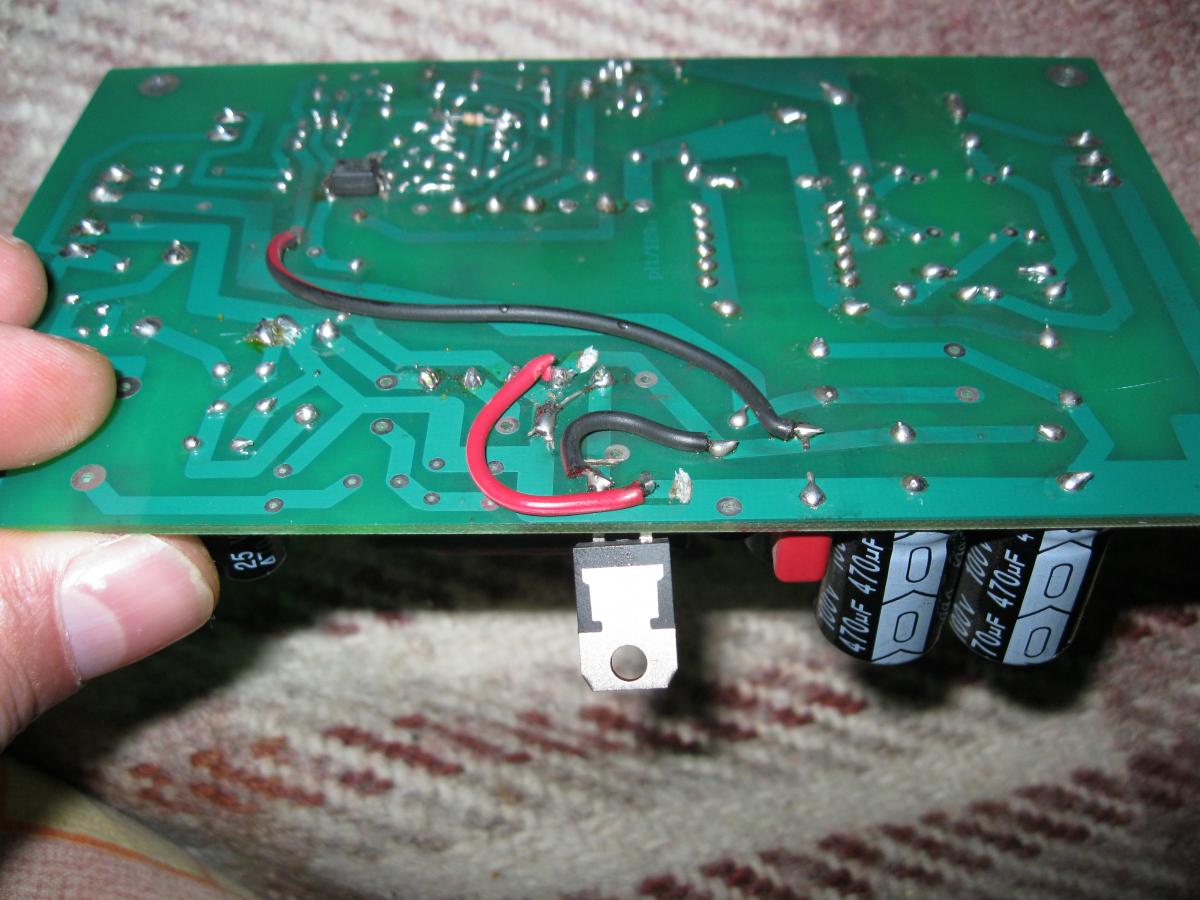

jordan_ruse Posted February 1, 2012 Author Report Share Posted February 1, 2012 от долу е още по голямо тнтм )) * в първия пост ще добавя снимка !!! Link to comment Share on other sites More sharing options...
jordan_ruse Posted February 1, 2012 Author Report Share Posted February 1, 2012 рязаното и мостовете с кабел са си "заводски" Link to comment Share on other sites More sharing options...
master Posted February 1, 2012 Report Share Posted February 1, 2012 (edited) Този траф 50-100W ?! Абсурд! Какви са чиповете, крайните транзистори, изправителния диод. Щом входните кондензатори са на 100V значи си закъснял да го включваш в контакта ( нова година мина ). A онези по горе "захранвания" няма да ги коментирам за да не обидя някой. Edited February 1, 2012 by master Analog Audio™ Link to comment Share on other sites More sharing options...
bobo Posted February 1, 2012 Report Share Posted February 1, 2012 (edited) ММММ да . Неща да гледам че немога спа спокойно . Производителя ако чете може да пооправи малко отстоянията първична вторична страна на платката да са поне 5.5мм(1200В) ... и то това е за FR4 . Иначе колега изходните кондери са тези на 100В. Сложени са точно до входа затова се бъркаш. Иначе черния дросел на изхода с тоя ток се е наситил и вероятно нищо не прави -->станал е проводник. Доколкото помня е реализирано с TOPswitch. Edited February 1, 2012 by bobo Link to comment Share on other sites More sharing options...
bobo Posted February 1, 2012 Report Share Posted February 1, 2012 Иначе работи при нас година и отгоре без проблеми на едно село с 10 свинча . Link to comment Share on other sites More sharing options...
master Posted February 1, 2012 Report Share Posted February 1, 2012 (edited) Да на прав си, значи може и повече от 12 да вади. И най-вероятно се е водело "централно". Но просто не виждам голям смисъл от този малкия траф, а и топ -вете не носят особено на бой при мощности над 50W. Сега видях, че има и други снимки. Edited February 1, 2012 by master Analog Audio™ Link to comment Share on other sites More sharing options...
