Захранване от 2 източника


semestara

Recommended Posts

Здравейте, колеги някой от вас пускал ли е захранване примерно на суич, медия, рутер и т.н. от два източника ?

Идеята е когато захранване1 не работи захранване2 да продължи да работи и захранва товара.

Благодаря предварително .

Link to comment
Share on other sites

Има си фабрични устройства за тази цел но са доста скъпички. Имам такова. Ако става въпрос за отделни устройства (не за 220в) могат да се измислят разни нещица. Не става ясно дали искаш да захранваш всичко общо от 2 независими места?

Link to comment
Share on other sites

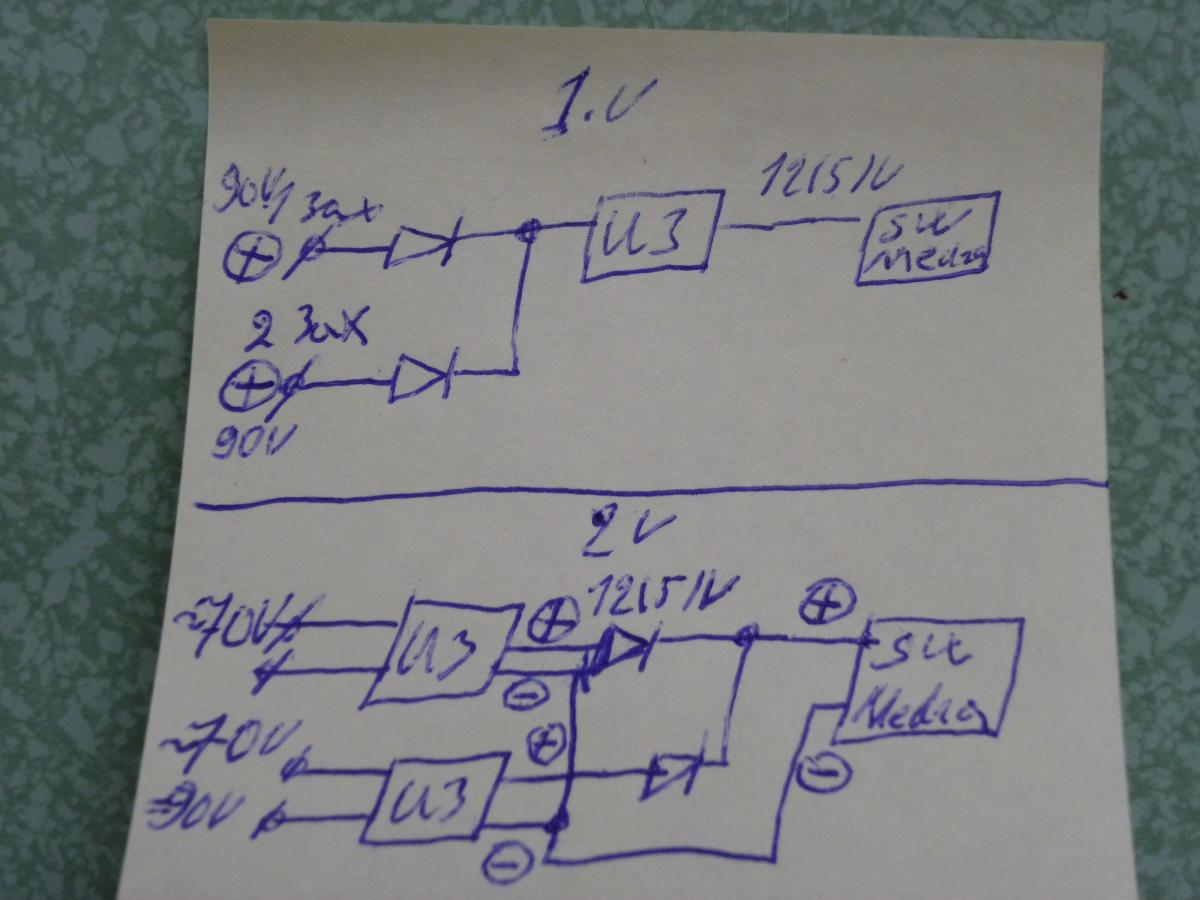

Здравей, 1 вариант е при положение ,че използваш постоянно токово захранване .Втория е като 'универсален' за постоянно и променливо напрежение , има и дриги варианти но идват по сложни а кото не писан закон 'по-прпостите' изпълнения са по удачни и надежни .

пп:на първата схема 2та минуса се свързват общо .


Edited by vtbg59
  • Like 1

"Само две неща са безкрайни - вселената и човешката глупост, като за първото не съм сигурен." Алберт Айнщайн

"...една мрежа е толкова добра колкото нейните създатели..." безспорен факт !

Link to comment
Share on other sites

аз бих го напрайл с релета :)

Ако е за реализация с 'релета'(5-6?) става само с 1 реле .Проблема е ,че е елекромеханично и има консумация от единия източник.Важен недостатък при постояно токово захранване е по скъпите релета за постоянен ток (говоря за контактната им система ).

Edited by vtbg59

"Само две неща са безкрайни - вселената и човешката глупост, като за първото не съм сигурен." Алберт Айнщайн

"...една мрежа е толкова добра колкото нейните създатели..." безспорен факт !

Link to comment
Share on other sites

Схемата с двата диода си е класика . Релетата намаляват надеждността. А ако единия източник е акумулатор ти трябва нещо което да го пази от дълбоко разреждане а после и от зареждане .

При Променлив ток най лесно е с някое реле .

Link to comment
Share on other sites

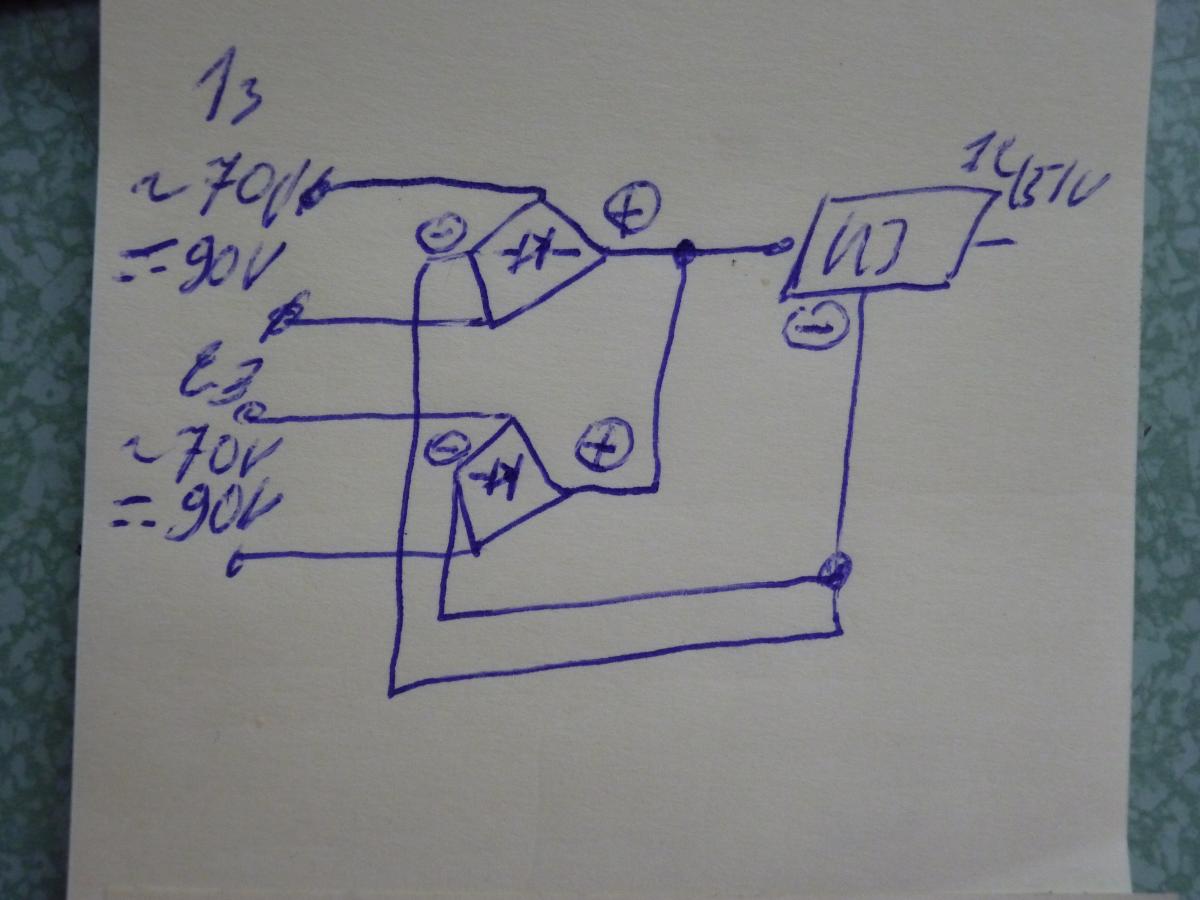

А да приключим с тез релета вече.Универсален вариант,приимущество на диодната комутация е липса на консумация моментално превключване и не на последно място ИЗ използва винаги източника с по високо напрежение (по ненатоварен ако са еднакви захранванията поне по напрежение)


  • Like 1

"Само две неща са безкрайни - вселената и човешката глупост, като за първото не съм сигурен." Алберт Айнщайн

"...една мрежа е толкова добра колкото нейните създатели..." безспорен факт !

Link to comment
Share on other sites

На първата схема това с диодите си е класика но при захранване на медия може да има проблем тъй като понякога там се ползват точно 5те волта, а след диодите си има пад. И трябва едното захранване което е "мастер" да е по-високо от другото което е "бак ъп". И все пак това са доста посредствени решения.

Edited by master

Analog Audio™

Link to comment
Share on other sites

Става въпрос за медия конвертор и суич проблема е , че двете захранвания са на различни фази. Медията е на 12в.макс 200ма суича обикновен тп линк 9в постоянно напрежение.

Link to comment
Share on other sites

Става въпрос за медия конвертор и суич проблема е , че двете захранвания са на различни фази. Медията е на 12в.макс 200ма суича обикновен тп линк 9в постоянно напрежение.

Tp-Link работи на 12в. безпроблемно имам много бройки на по 2 години и няма никакви ядове кондензаторите са им 16в. Медията и 2А захранване да и сложиш също няма проблеми. Дори можеш с едно захранване 12в. 1А. да свържрш суича и медията. zahranwane.com има модул който можеш да вържеш две правотокови захранвания с цел да повишиш тока, на теб това не ти трябва но ако отпадне едното то другото ще си работи и няма да имаш прекъсване.

А пък най простия вариант е две захранвания 12в. 1А включени на различните контакти . На изхода на 12в. ги свързваш паралелно заедно +с+ и -с- и по възможност подбери с трафчета да не са импулсни все едно свързваш два акумулатора паралено.

Edited by ефект

няма начин да няма начин

Link to comment
Share on other sites

  • Administrator

Става въпрос за медия конвертор и суич проблема е , че двете захранвания са на различни фази. Медията е на 12в.макс 200ма суича обикновен тп линк 9в постоянно напрежение.

колега дай по конкретна задача блок схема , кое къде трябва да се намира и през какви кабели минава с какви захранвания разполагаш и т.н .. колегите колкото и да пишат не могат да разберат дали при теб е това решението. Както вече ти е ясно има решение.

Не отговарям на постове написани с шльокавица!

Link to comment
Share on other sites

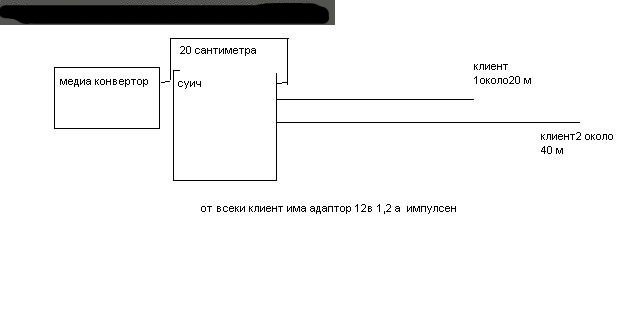

Вземам си бележка от Велин ето и блок схемата имам захранвания 12в. като от вески клиент по ftp ще се пусне захранването то сега е по фтп от клиент 1 ама той все го спира . Та затова е цялата галимация .Пък и за бъдеще време ако се наложи пак.


Link to comment
Share on other sites

Да държиш захранване при клиент... сбъркана концепция е това. Тежко при това.

Спирал го.. Ми спри му нет-а и не се занимавай с глупости.
