Q-in-Q VLAN на RB450G

[Semoff]

Налага ми се да правя следната магария: имам транспортен VLAN и 2 работни VLAN-a, които трябва да се пренасят през транспортния, до тук всичко е ОК.

И идва интересния момент, искам да разтагна работните VLAN-и на 2 отделни порта на RB450G обаче не става.

Иначе ако са 3 отделни VLAN-a няма никакви проблеми. Дали има някаква особенност при "вложените" vlan-и ?

Идеята е да се ползва изцяло Switch чипа на борда, без бриджове и т.н.

Това ползвах за guide:http://wiki.mikrotik.com/wiki/Manual:Switch_Chip_Features#Example_-_802.1Q_Trunking_with_Atheros_8316

[NetworkPro]

Сори, не виждам 8316 да поддържа VLAN във VLAN та да разтагне чак вътрешния или не е реализирано.

Можеш ли някъде по пътя да преместиш вътрешния на външен VLAN ?

[kokaracha]

http://wiki.mikrotik.com/wiki/Manual:Interface/VLAN#Q-in-Q

[NetworkPro]

А какво ще кажеш да влиза през порт 1 и първия таг да се сваля излизайки през порт 2 откъдето влиза на порт 3 ? хахахах.

[Semoff]

Реших проблема - бързо, лесно, вкусно

Просто сложих едно PC с Линукс и няма нужди от идиотии ... Този РБ ще замине в някой маза за суич и така

[NetworkPro]

Браво. Ще пейстнеш ли малко конфиг да видим как изглежда ?

[Semoff]

Аналогично на предния ми пост:

EoIP с бридж на Slackware и нормално желязо

Мога да постна линукс конфиг-а, ако му е интресно на някой. Щото от страна на Микротика всички знаят как се прави EoIP

[NetworkPro]

Да плийз!

[Semoff]

За EoIP на Линукс-а ползвам: http://code.google.com/p/linux-eoip/

Теглиш, компилираш, инсталираш

EoIP Conf:

[zeoip1]

id=1263

dst=xx.xx.xx.xx

brctl conf:

# Create EoIP Tunnel

/usr/local/src/eoip/meoip /usr/local/src/eoip/meoip.cfg

# Create Bridge

/sbin/brctl addbr pppbr

/sbin/brctl addif pppbr zeoip1

/sbin/brctl addif pppbr eth1

/sbin/ip l s pppbr up

Съответно ETH1 ми е ЛАН-а към клиентите.

Микротика към който се вързвам е версия 5.0 x86, линукс дистрото - Slackware 13.37

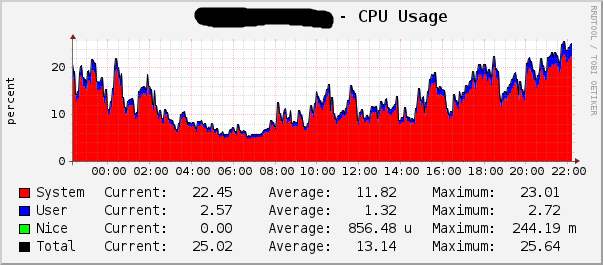

Прикачената графика е на ~150 MBit Full Duplex и 27К PPS ... дето се вика - Пей Сърце

И понеже знам, че ще питате с какви карти:

01:00.0 Ethernet controller: Intel Corporation 82574L Gigabit Network Connection

02:00.0 Ethernet controller: Broadcom Corporation NetXtreme BCM5751 Gigabit Ethernet PCI Express (rev 01)

Редактирано 18 Ноември, 2011 от Semoff
