Моите 5 стотинки към темата. Проста антена с перфектна работа

[pavelkamburov]

Колкото и да не ви се вярва, тази антена работи супер. Прави се лесно и почти не може да се сбърка. Единствения косур е ,че не става за промишлено производство, иска си ръка да пипне.

AMOS eng.pdf

[bobo]

Работи добре само У коляното е малко гадно. Трябва качествен кабел за да се получи добре.

[master]

До колкото знам на Edemy една от антените е аналогична на тази и за своите си параметри + 100мW радио ме изуми!

[edemy2001]

До колкото знам на Edemy една от антените е аналогична на тази и за своите си параметри + 100мW радио ме изуми!

Благодаря за доброто мнение за моите антени!

Да, принципа на секторната ми антена е абсолютно идентичен, разликата е, че първо е на платка, второ - размерите малко са променени с цел по-добри параметри, трето - дизайна е пригоден за дребно производство със съответните технологични удобства за мен и относително не лош търговски външен вид и приемлива цена.

[master]

И все пак колкото и да е "проста" Не може да е изработи от всеки. Както казва колегата на тия бандове като мръднеш с половин милиметър и си в китай.

[pavelkamburov]

И все пак колкото и да е "проста" Не може да е изработи от всеки. Както казва колегата на тия бандове като мръднеш с половин милиметър и си в китай.

Мастер, повярвай , не е изобщо сложно всички тука щом сме се хванали с тая работа ръцете ни не са завряни в задника. Пробвай и ще видиш. В Сърбия един приятел е наел някакви младежи от някакъв техникум и ги правят по практика, сеир голям обаче антенката е супер.

[pavelkamburov]

Днес се наложи да слагаме три такива антенки. Всеки път се изумявам как работи тая проста антена. .

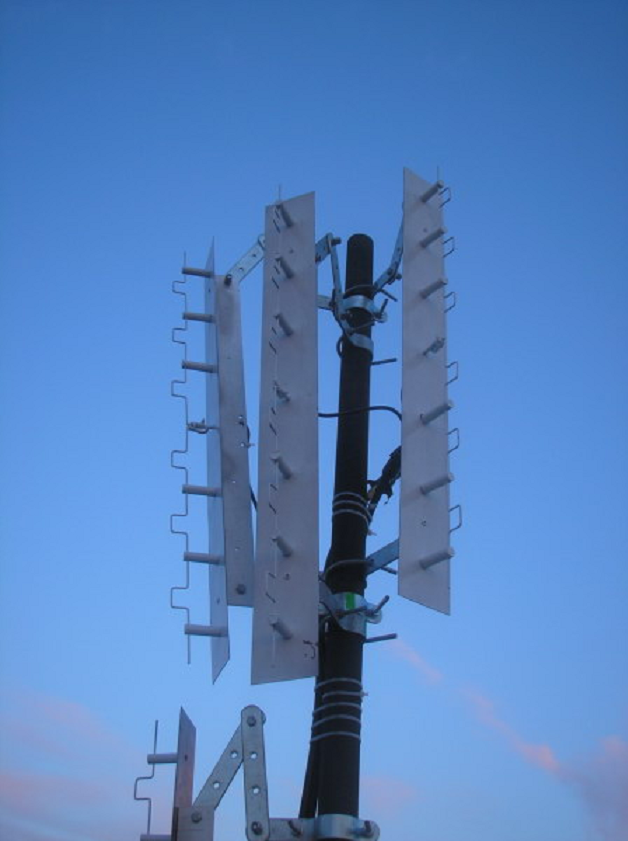

На картинката е монтаж в Сърбия. Не са наши антените, не сме правили и ние монтажа ,но най-безсрамно изкопирахме и системата за тилд и самата антена и монтажа ;-)

[master]

Амос а е добър. Но за жалост няма как да му се нарадваме.

[cna]

Преди години бях правил няколко такива за приятели. Най-трудната част е да огънеш дебелия коаксиал, за точния размер на балона. Работят учудващо добре с оглед на устройството им.

Павел Камбуров, не си мисли че си откраднал от сърбите тилта. Когато рових за схемата на амоса, имам спомен че съм гледал снимки на същата ставна сглобка за наклон. Ако ще правиш такива и ще ги използваш, не им слагай капак никакъв, много лошо им се отразява(поне от моите опити това помня), само ги боядисай хубаво за да не ги мори водата.

[master]

Имаме такива от Антени.биз с капак и всичко останало. До преди време работеха просто невероятно! Дори не ми се вярваше как е възможно. Но в последно време започнаха да падат мегабитите, а сигнала си е същия . Просто ефира е ужасен и допълнително операторите на 2100 пускат някакви луди мощности които определено съсипват 2.4.

Edited January 26, 2014 by master

[edemy2001]

... не им слагай капак никакъв, много лошо им се отразява(поне от моите опити това помня), само ги боядисай хубаво за да не ги мори водата.

Много зависи от какъв материал ще е капака. Боядисването е по-лошия вариант. БалУн трансформатора може да се направи и с по-тънък, съответно по-лесно поддаващ се на огъване, но задължително висококачествен коаксиален кабел, като и между впрочем трябва да е висококачествен и другия коаксиал. За материал на капака трябва да се използва РАДИОПРОЗРАЧНА пластмаса. Ако е такава, няма как да се влошат параметрите на антената.

Ще ви подскажа за един метод как да си изберете пластмасата за антени на 2.4 GHz. Микровълновите домашни фурни работят на 2.4 GHz. Ако сложите парче от изследваната пластмаса вътре във фурната и я включите на максимална мощност за 10 минути, не трябва да има чувствително затопляне на пластмасата. Ако има затопляне, това означава, че някой от пълнителите на пластмасата поглъща радиовълните и не е годна за капак на антена в този честотен диапазон. Ако мине този тест, обаче не означава, че същата е годна и за 5 GHz  .
