Питане относно две антени

[edemy2001]

На висококачествените антени от този тип, например на ANDREW, отвътре на тази ламарина има слой пореста материя с графит. Целта е да поглъща страничните листа в диаграмата на излъчване/приемане (side lobes на картинката).

Става дума за такъв материал: http://www.ramayes.com/Flat_Foam_Microwave_Absorber.htm

Скоро разглобявахме такава антена точно на ANDREW с диаметър 3.5 м. произведена и монтирана преди около 40 години, която вече мина в "пенсия" - работната честота беше около 4.2 - 4.8 GHz. Слоя материал беше дебел около 5 см. Приличаше по-скоро на пресована слама, но черна от графита. За съжаление не снимах...

Редактирано 22 Декември, 2012 от edemy2001

[RudY-ElectriC]

Скоро разглобявахме такава антена точно на ANDREW с диаметър 3.5 м. произведена и монтирана преди около 40 години, която вече мина в "пенсия" - работната честота беше около 4.2 - 4.8 GHz.

Уаааауу, 3.5 метра, каква ли му е била цената преди 40 години

Замислил съм един експеримент със пасатска парабола 60См, да му направя подобен "тъпън". за капак съм намерил подходящ материал "радио прозрачен", ако си намеря и такова което си предложил "пореста материя с графит", експеримента ще е пълен

[Велин]

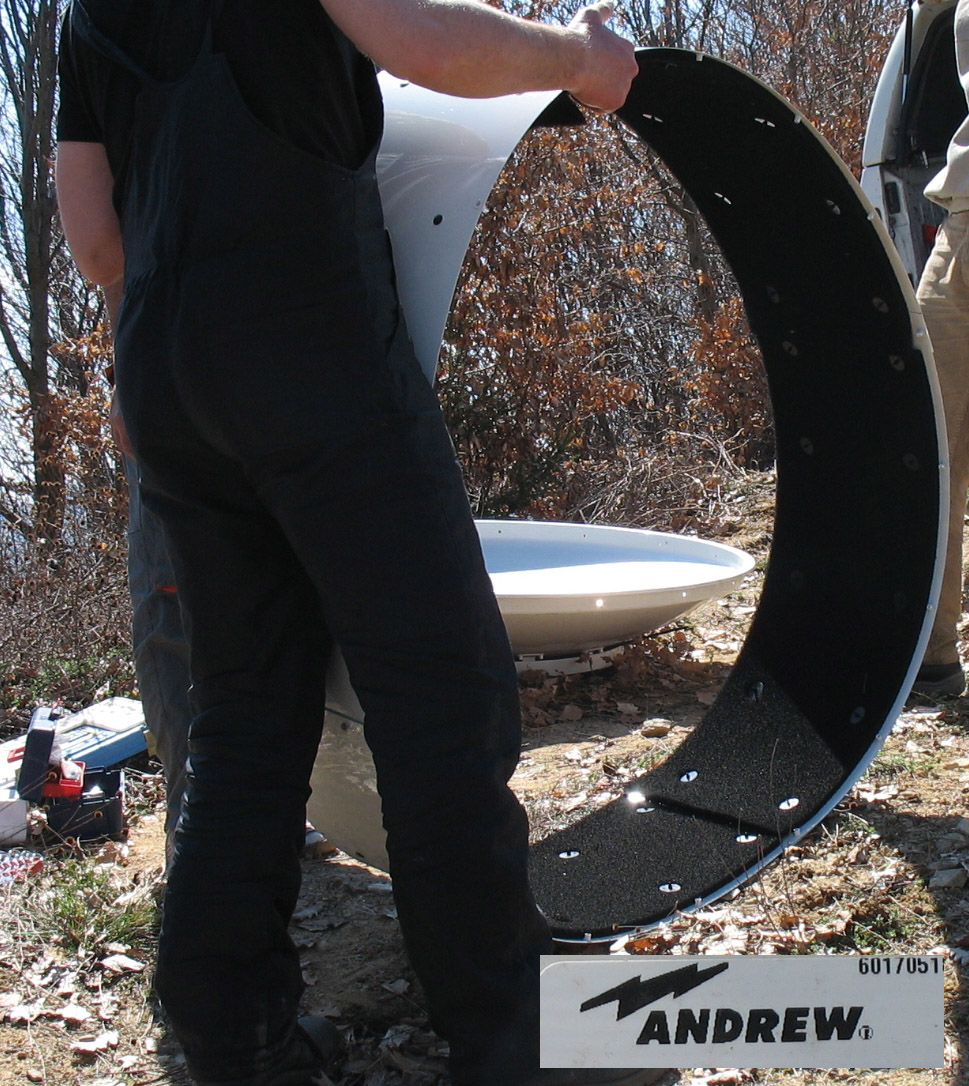

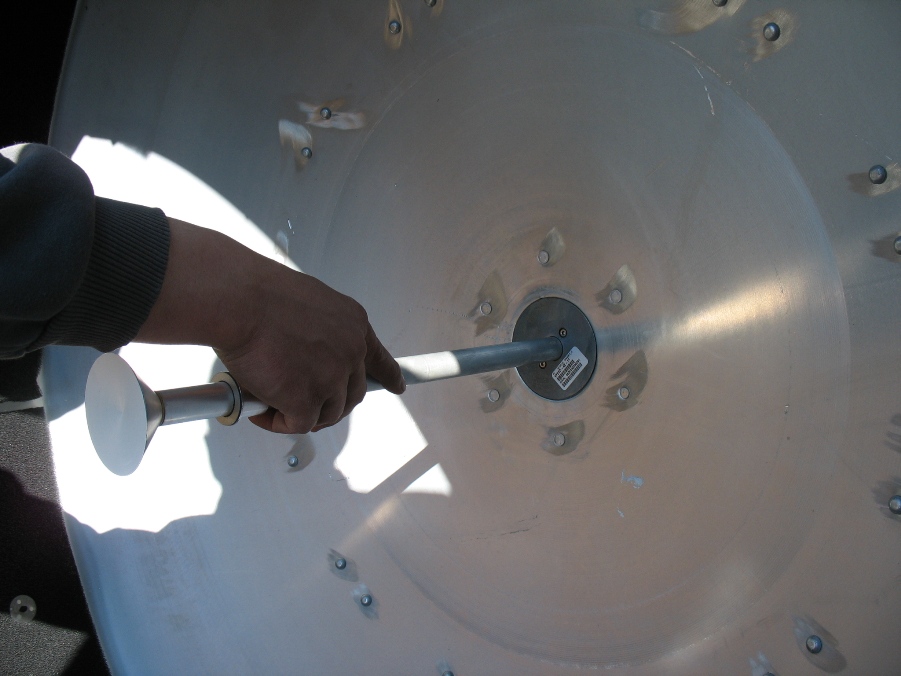

съвременна адрю с поглъщащо уплътнение подобно на дунапрен

[Mile]

тия дни като се стопли ще снимам разглобена 8 футовата гад на 7ghz

[free]

Уаааауу, 3.5 метра, каква ли му е била цената преди 40 години

Замислил съм един експеримент със пасатска парабола 60См, да му направя подобен "тъпън". за капак съм намерил подходящ материал "радио прозрачен", ако си намеря и такова което си предложил "пореста материя с графит", експеримента ще е пълен

А някой може ли да каже как се смятат размерите на въпросния "тъпън"?

[RudY-ElectriC]

Ами аз поне не съм намирал инфо по въпроса, но според мен зависи от диаграмата на антената, "листата", за който спомена "edemy2001", и затова ще експериментирам, на 60 см пасат около 15-17 см, зора обаче ще е да се направи максимално правилен цилиндър.

[TheCrowBG]

За поглъщащо уплътнение, дали не може да си използва "НЕОПОР" - съдържа графитени зрънца...

[Велин]

възможно е, направи една проба..

[edemy2001]

Сложи едно парче в микровълновата фурна (2.4GHz), ако се стопи за 2 - 3 минути, значи става!
