Надстройки на Vlan при CS8P с Winsmart Utility ?


Guest martidim

Recommended Posts

Guest martidim

Опитвам да настроя няколко суича CS8P чрез VLAN да се виждат само дадени портове.

Примерно на 5 суича да се виждат само PC-тата закачени на порт 8 на всеки суич.

Въпроса ми е същия като от предната тема http://mikrotik-bg.net/index.php?topic=1812.0

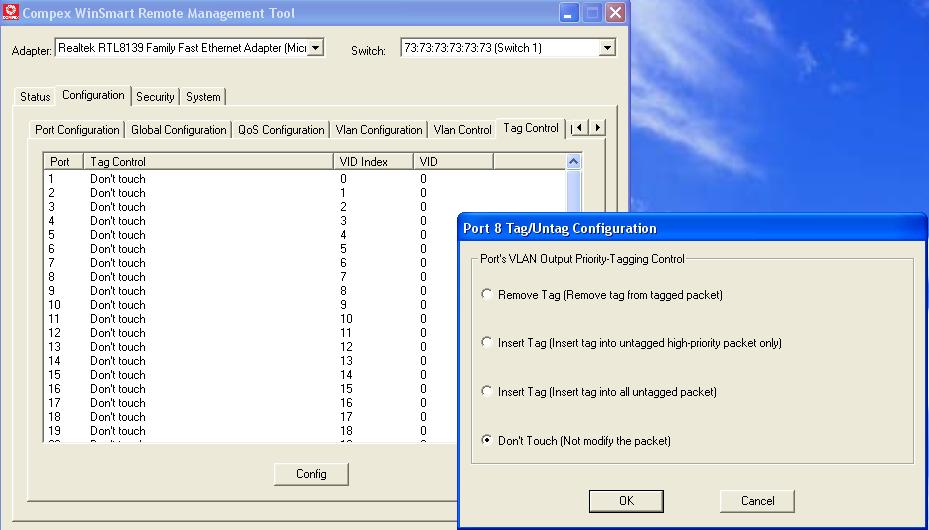

Пробвам чрез Winsmart Utility. Дал съм screenshot на менютата от където се настройва.

Това което правя:

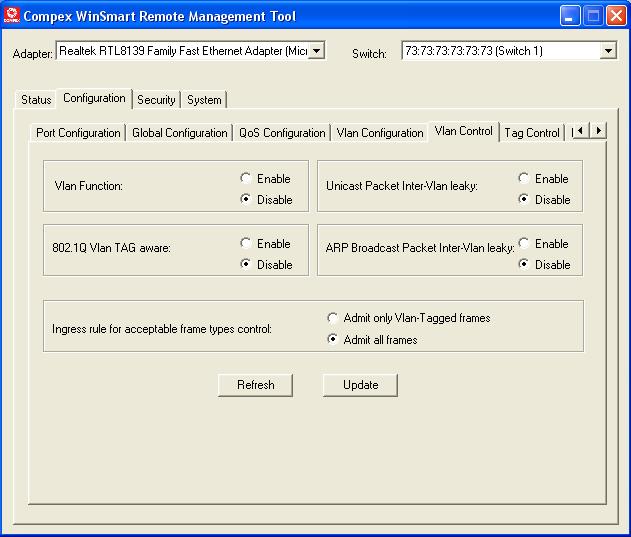

1. Vlan Control, давам ENABLE на 802.1Q Vlan TAG aware.

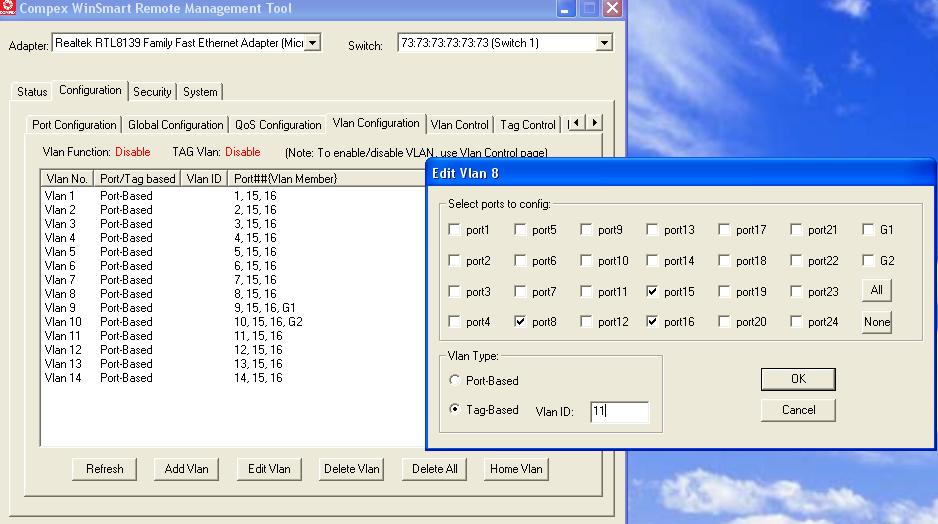

2. Vlan Configuration на 8-ми ред избирам Tag-Based и Vlan ID задавам примерно 11

Ефект обаче няма ! Ако разреша настройката Vlan Function - спира трафика на порта

Очевидно бъркам нещо.




Link to comment
Share on other sites

За Таг базиран V лан първо трябва да тагнеш пакетите...примерно още на интерфейсите /мрежовите карти/. По-удачен в твоят случай е порт базираният ВиЛан

Link to comment
Share on other sites

Guest martidim

Съчетаването на RRCP и Vlan пакетите ми изглежда несъвместимо:

http://upload.wikimedia.org/wikipedia/commons/2/23/TCPIP_802.1Q.jpg

от схемата изглежда, че се "разрушава" структурата на пакета и ще има грешка когато се обработват RRCP пакетите. Идеята ми е да се дефинира някакъв tag-based Vlan с Vlan ID (примерно 11) на порта на суич CS8P към него да се закачи рутер на DHCP и чрез дефиниране на портовете на други суичове да се задава същия tag-based Vlan с Vlan ID, на тези портове да имаме достъп до рутъра. Връзките може да са по кабел или безжично. Ако не се направи нещо такова, рутера ще раздава по DHCP адреси навсякъде по мрежата.

Не разбрах как точно да тагна пакетите, чрез winsmart utility ?

Link to comment
Share on other sites

  • Administrator

Опитвам да настроя няколко суича CS8P чрез VLAN да се виждат само дадени портове.

Примерно на 5 суича да се виждат само PC-тата закачени на порт 8 на всеки суич.

Въпроса ми е същия като от предната тема http://mikrotik-bg.net/index.php?topic=1812.0

Пробвам чрез Winsmart Utility. Дал съм screenshot на менютата от където се настройва.

Това което правя:

1. Vlan Control, давам ENABLE на 802.1Q Vlan TAG aware.

2. Vlan Configuration на 8-ми ред избирам Tag-Based и Vlan ID задавам примерно 11

Ефект обаче няма ! Ако разреша настройката Vlan Function - спира трафика на порта

Очевидно бъркам нещо.

Интересно ми е ако пробваш да го настроиш с пико ип дали ще стане. Пробвал съм и то не на CS а на SS и съм конфигурирал суич примерно 1 порт да вижда всички останали , но от 2 до 8 да не се виждат по между си. Не си спомням добре но мисля всеки порт беше вече в някакъв в-лан от 1 до 8 .

Не отговарям на постове написани с шльокавица!

Link to comment
Share on other sites

На SS8P настройките на V-LANs през PicoIP-то влизат в сила чак след рестарт на суича и то рестарт по напрежение а не софтуерният през менюто. Със CS8P пък настройки правени през RRPC въобще не действаха и не се запазваха след рестарт на суича...ама може и аз да съм объркал нещо а и не съм се заигравал сериозно. Ползвам само порт базирани V-LANs с монтанските суичове, че други не са ми трябвали.

Link to comment
Share on other sites

Guest martidim

Не съм пробвал да запиша промените в EEPROM-a и след хардуерен рестарт. И други надстройки се активират след хард-рестарта. Нищо чудно и това да е причината да не работи. Ще пробвам утре дали ще стане.

Link to comment
Share on other sites

  • Administrator

На SS8P настройките на V-LANs през PicoIP-то влизат в сила чак след рестарт на суича и то рестарт по напрежение а не софтуерният през менюто. Със CS8P пък настройки правени през RRPC въобще не действаха и не се запазваха след рестарт на суича...ама може и аз да съм объркал нещо а и не съм се заигравал сериозно. Ползвам само порт базирани V-LANs с монтанските суичове, че други не са ми трябвали.

Имам един софтуер RRCP с който съм настройвал CS и при затваряне на програмата си пита дали иска да запази настройките след което ги улоадва около 10 секунди, след рестарт суича си ги помни.

Не отговарям на постове написани с шльокавица!

Link to comment
Share on other sites

Пробвах въпросната програмка и се оказа че имам нов суич в мрежата си и  според нея е 24порта на 100 и 2 гигабита странното е че показва и някакви трафици там по някои от портовете но на какво основание си ги вади тия данни нямам представа такъв суич нямам!

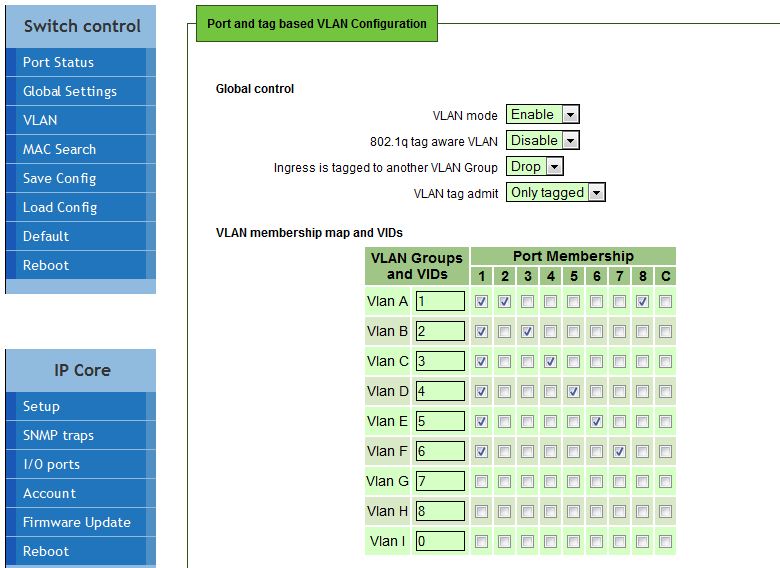

Ето как би трябвало да изглежда през пико конфигурацията на влана когато на порт1 влиза на 2 излиза и искаш 8 да се вижда от всичките суичове


Link to comment
Share on other sites

Guest martidim

Пробвах въпросната програмка и се оказа че имам нов суич в мрежата си и  според нея е 24порта на 100 и 2 гигабита странното е че показва и някакви трафици там по някои от портовете но на какво основание си ги вади тия данни нямам представа такъв суич нямам!

Пробвай с Winsmart Utility (може и с rrcpneta) ако пак ти откриват този суич значи наистина съществува някъде в мрежата ти.

Пробвах надстройките за tag-based vlan чрез запис в EEPORM-a и рестарт на суича, но няма никакъв ефект. Единствено успявам да надстроя port-based vlan.

Link to comment
Share on other sites

  • 2 months later...

Имам един софтуер RRCP с който съм настройвал CS и при затваряне на програмата си пита дали иска да запази настройките след което ги улоадва около 10 секунди, след рестарт суича си ги помни.

Качи този софтуер някъде,за да го видим и ние.

Link to comment
Share on other sites

Guest martidim

Качи този софтуер някъде,за да го видим и ние.

Велин, има предвид RMT. Като направиш промяна и те пита за запис при излизане. Проблема обаче е, че промените се записват само в регистрите. При рестарт промените се губят. За да направиш запис на настройките в EEPROM-a може да ползваш openrrcp  за линукс. За Windows може да ползваш RRCPNetA, която писах преди няколко месеца. Избираш суича по MAC и натискаш бутона [Write EEPROM]. После чакаш 3 минути и си готов :)

Програмата RMT съм я прикачил по-долу.

RMT_2_1_B04.rar
