Контролер за акомулатор


MiPSus
 Share

Recommended Posts

Колеги дайте схема за защита на акомулатора от преразреждане. целта е когато напрежението спадне до 11V да прекъсне веригата към консуматора, после като стане 13V (дойде тока на зарядното) да пусне консуматора. Трябва ми проста и дуракоустойчива схемичка.

... и яз можем, и тате може, ма козата си сака пръч!

Link to comment
Share on other sites

Колега това си е цял контролер дето си дал  :) и се продава за 70 лева с дисплей и памет  :(

На мен ми трябва нещо просто с малко елементи и до 10-20 лв.

... и яз можем, и тате може, ма козата си сака пръч!

Link to comment
Share on other sites

Именно! Ако си го направиш сам, едва ли ще надхвърли 20 лв. и е доста добро като възможности...

http://енергия.ею
http://www.e-kak.info/forum/index.php

https://www.youtube.com/channel/UC0hGPWgF79s4JhhXY0Eo4zA



Обяснявам само когато ме питат, и то ако съм на кеф!
Поздрави: Евгени LZ3EG

Link to comment
Share on other sites

  • Administrator

Колеги дайте схема за защита на акомулатора от преразреждане. целта е когато напрежението спадне до 11V да прекъсне веригата към консуматора, после като стане 13V (дойде тока на зарядното) да пусне консуматора. Трябва ми проста и дуракоустойчива схемичка.

Наскоро пращах такава схема на DJ69 , използваше се ценер и 2-3 транзистора, целта беше да не се черпи ток под определено напрежение. Ако може да я намери, че нямам време в момента да я четая.

Не отговарям на постове написани с шльокавица!

Link to comment
Share on other sites

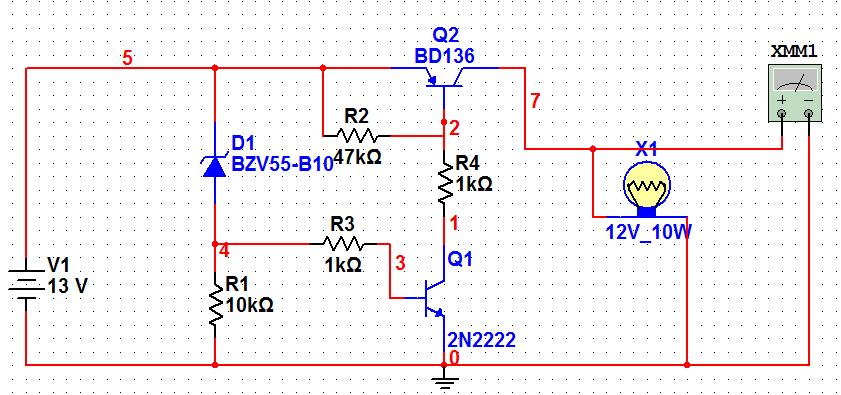

Едвам я намерих  :( Ето я :)

п.п. На мястото на BD то ако се сложи мосфет ще има по-малки в схемата както и температурни при голям товар.


Link to comment
Share on other sites

Е за това иде реч  :)

ше го излепиме и ше пиша

Благодаря!!!

Честита Ви новата 2010 година, нека бъде спорна всички ни!

... и яз можем, и тате може, ма козата си сака пръч!

Link to comment
Share on other sites

здр на всички спецове, виждам че към схемата има интерес, предлагам да направя платката по схемата, но ще трябва някой да я налепи и да я пробва за да каже дали работи и/или трябва в самата схема да се напряват подобрения.

www.karadev.net

печатни платки, електроника, компютри, мрежи

Link to comment
Share on other sites

Схемата работи даже и без платка ??? На обемен монтаж я тествах пък и само като я гледам е ясно, че ще работи. Мислех да слагам мосфет но нямах време да се занимавам тъй като имам доста др работа. Но мисля че с мосфет без мн промени ще работи по добре нещо от рода на IRF9630.

Link to comment
Share on other sites

ами да я почвам тогава щом ще работи, поне да си я направим наше бг решение и да си я ползваме. за обеме монтаж малко голяма ми се струва, и ще има хора които нема да имат време да се занимават с монтажи.

имам в предвид http://www.solorb.com/elect/solarcirc/scc3/

www.karadev.net

печатни платки, електроника, компютри, мрежи

Link to comment
Share on other sites

Не съм я тествал. Просто намерих страницата преди известно време, когато започнах работа по моя конструкция на контролер, която  в момента тествам. Конструкцията ми е с микроконтролер. Ще бъде готова напълно към края на месеца, но е предназначена за продажба.

http://енергия.ею
http://www.e-kak.info/forum/index.php

https://www.youtube.com/channel/UC0hGPWgF79s4JhhXY0Eo4zA



Обяснявам само когато ме питат, и то ако съм на кеф!
Поздрави: Евгени LZ3EG

Link to comment
Share on other sites

за да я тестваме требва да са направи първо платката, имам в предвид да направя платката и да я произведа, всъщност ще са 4 броя че за една ще е като за 4, и да видим кой/кои ще са навити да я налепят и да я изпробват в реална среда това имам на идея. иначе по схема мога да направя конкретна платка и да я произведа.

тази схема я показахна моят колега инжинера каза че ще е читава.

www.karadev.net

печатни платки, електроника, компютри, мрежи

Link to comment
Share on other sites
