Комуникационна кула със соларно захранване и вятър


MiPSus

Recommended Posts

Е колеги дойде ден и аз да постна малко от нашия труд и техника:


Това е "ел таблото" :


... и яз можем, и тате може, ма козата си сака пръч!

Адрес на коментара
Сподели в други сайтове

  • Отговори 64
  • Created
  • Последен отговор

Top Posters In This Topic

  • MiPSus

    14

  • 111111

    11

  • PcTuninG™

    6

  • Велин

    5

И разбира се има и тежки моменти (миналата седмица):


и работа на акомулатор  :)


А после с метличката на ветрилника  :(


... и яз можем, и тате може, ма козата си сака пръч!

Адрес на коментара
Сподели в други сайтове

Много добре се е получило правили сме нещо подобно с колегите но в по малки мащаби и само за един борд с 1кв панел Колега ще споделиш ли колко време кара на батерия и колко зарежда когато няма слънце  :)


Адрес на коментара
Сподели в други сайтове

Браво с някой изключения за оборудването но всеки си има начини на работа. Но много ми хареса! Давай все така..Контролера има вход за 2 солара или ?

p.s. Kак го опазваш от "тарикати" ?

Адрес на коментара
Сподели в други сайтове

Отлично. Браво.

Много добра работа.

може ли сега и малко технически параметри:

колко Вата са соларите, какви акумолатори ползваш.

каква консумация имаш и какъв запас от енергия има.

ето и малко за почистването на снега:

http://greentech-bg.net/?p=2034

http://www.spray-away.de/index.php?page=spray-away&hl=de_DE

Адрес на коментара
Сподели в други сайтове

може ли сега и малко технически параметри:

колко Вата са соларите, какви акумолатори ползваш.

каква консумация имаш и какъв запас от енергия има.

Два панела по 180 вата, при слънчеви дни като тази седмица зарежда с над 20А акомулатора. В много лоши дни при пълна мъгла на върха произвеждат 2-4А  :)

Акомулатор "Монбат" стационарен(тягов) - 150Аh - 67 кила  :)

Контролер "Шуко" с дисплей и памет и USB

Техниката: два борда 411AH + CM9 , Nanostation 2 , Bullet M5, суич 8 порта

Консумация: 1.3-1,5А при 12,5V през контролера

По изчисления на заредена батерия работи четири денонощия - примерно при обледени панели  :)

При мъгла зимата работи на батерия 6 денонощия ( през деня панелите захранват само техниката и много малко остава за заряд  :P)

Изводите: за зимата ни трябва малко и здраво ветрогенераторче 2А - в момента търсим динамо за да го изработим.

За пролет, лято и есен - имаме ток за цялото село  ;D

Имайте предвид, че кулата се намира в най-студената точка на българия след Мусала


Това правоъгално парче на върха на гръмоотвода не е секторна антена, а парче лед образувало се по неясни за мен природни закони  :( Абе всичко става в лед за един час, а вятъра може да отнесе човек  :o


... и яз можем, и тате може, ма козата си сака пръч!

Адрес на коментара
Сподели в други сайтове

Ми при тези лоши условия, тези антенки не са ли нежни

и не е ли по добре да помислиш за нещо с радом.

Иначе за това обурудване: два борда 411AH + CM9 , Nanostation 2 , Bullet M5, суич 8 порта

18W консумация даже ми се вижда малко. /1,5А x 12,5V = 18W/

И чисто теоретично ако имаш 150Ам акумолатор на 12V и разход 18W, не трябвали да изкара 150/18=8.3 дни

Иначе относно ветрогенератора при толкова лед и студ да не създаде проблем ...

Адрес на коментара
Сподели в други сайтове

Ето линк към мануала на регулатора ако някой се интересува : http://www.alternativeenergystore.co.uk/pdfs/schuco/SCHUCO_User_Manual%20Charge%20Regulator.pdf

Не ми стана ясно как са ви вързани соларите(последователно или паралелно).

Адрес на коментара
Сподели в други сайтове

Не ми стана ясно как са ви вързани соларите(последователно или паралелно).

Всеки панел е разделен на две и се получава 4 х 90вата, свързани паралелно, съсдават напрежение около 22 волта

А за осемте дни в мъгла - нали през деня отдават 2А панелите и не се харчи акомулатора, даже леко се дозарежда

... и яз можем, и тате може, ма козата си сака пръч!

Адрес на коментара
Сподели в други сайтове

Панелите пак ли са на тази фирма? Ами като е студено... не му ли пада капацитета на акумулатора.. При тоя студ бордовете държат ли се?

Адрес на коментара
Сподели в други сайтове

Колега мястото ваше ли е или под наем ,че мислим тука с колегите да правим втора станция но на по оживено място а не знаем как се процедира  :) При нас на Батерия кара към 2 седмици приблизително  :(


Адрес на коментара
Сподели в други сайтове

На един гол байр в планината сме - "собственост" на ловно стопанство.

На никой нищо не плащаме, ма там и трева не расте  :)

... и яз можем, и тате може, ма козата си сака пръч!

Адрес на коментара
Сподели в други сайтове

Сега забелязвам следното: имаш 2 броя RB411AH, Nanostation 2 , Bullet M5, суич 8 порта

Защо не го направи 1 бр. RB433AH който има 3 mPCI и 3 Lan-a

Така намаляш устройствата с 1 бр. RB411AH и 1 бр. switch.

По икономично и по малко устройства.

Пак защо не и RB800 ...

тогава ще имаш само 1 борд ...

Адрес на коментара
Сподели в други сайтове

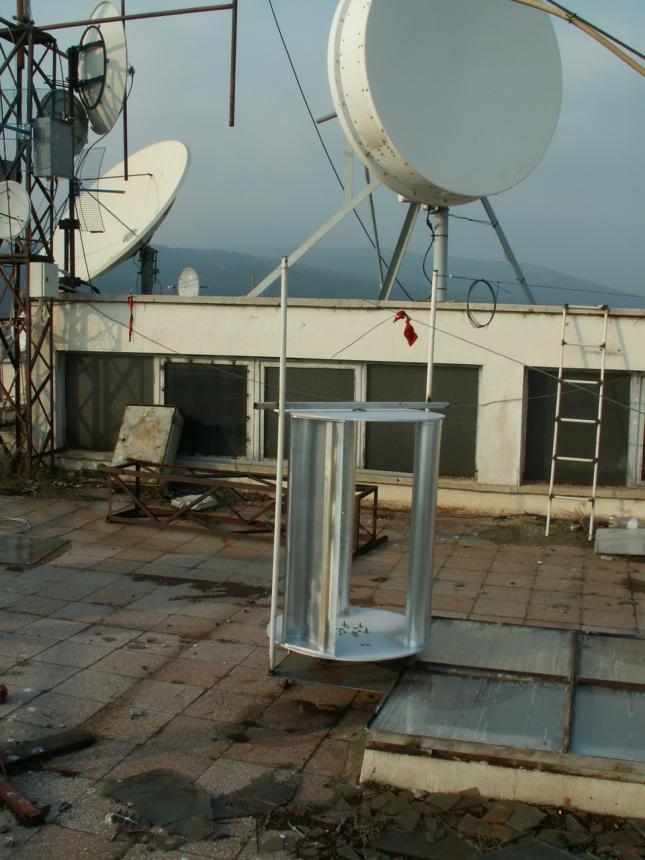

Екстра човече, такъв ми трябва с вертикална ос, да го пробвам сега на обледяването  :)

Пращай ми един 150Вата на за проба(докато е зима)  - плащам го веднага

Само да видим контролера кво ше каже :-)

... и яз можем, и тате може, ма козата си сака пръч!

Адрес на коментара
Сподели в други сайтове
