Подреждане на влакна...


Basaev
 Share

Recommended Posts

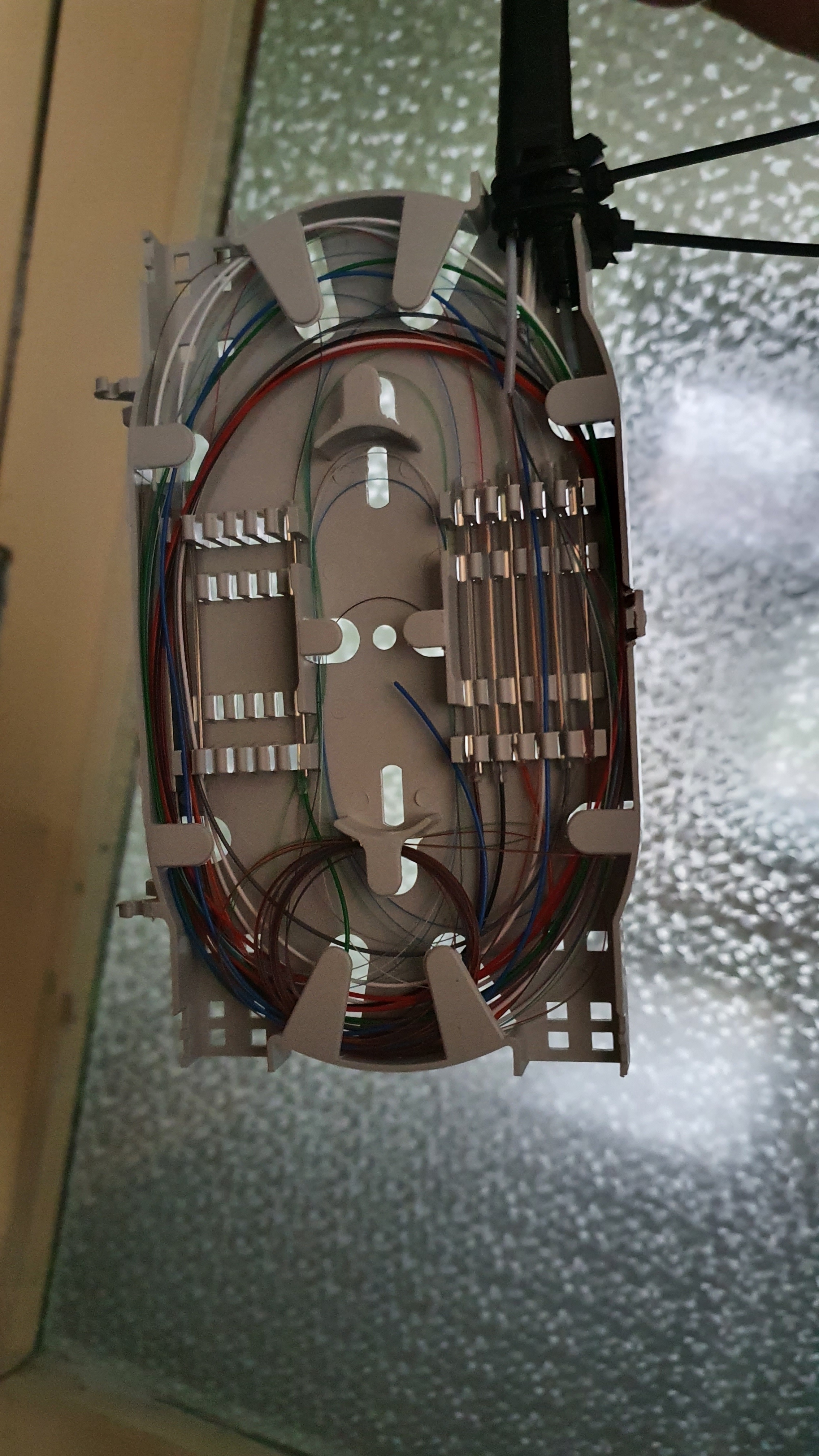

Какво Ви е мнението за това редене на влакна в сплайс касета, в която се намира и сплитер 1/8?


Link to comment
Share on other sites

Важното е да работи всичко, а инак с времето се хваща мурафета !

Link to comment
Share on other sites

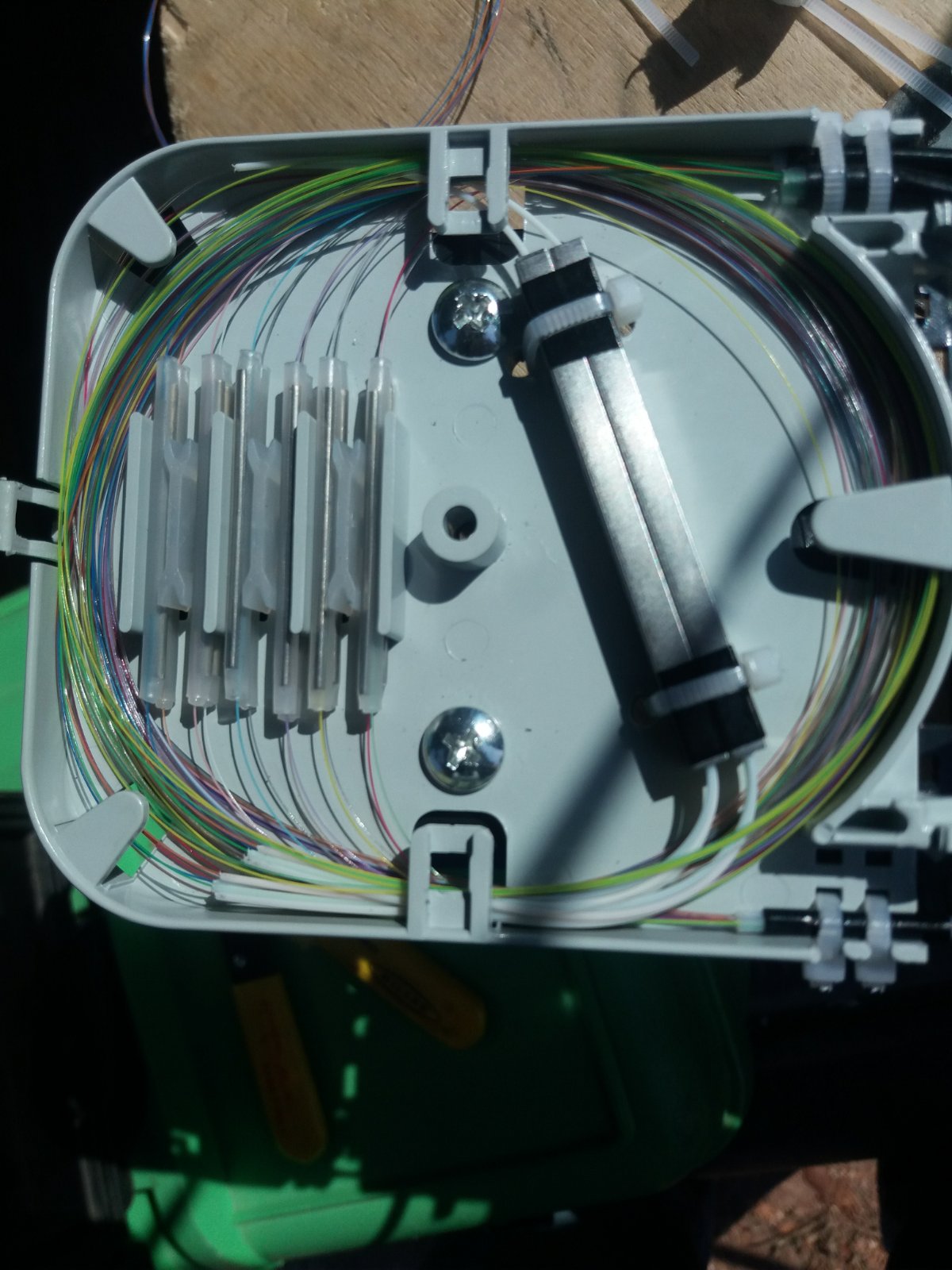

Някой не си е измерил размерите преди да почне да твори или е трошил някои влакна няколко пъти :)
Случва се - и по-големи каши са ставали. Важното е да работи, някой ден ако има нужда може да си ги преправиш.

“...ние, можещите водени от незнаещите, вършим невъзможното за кефа на неблагодарните. И сме направили толкова много, с толкова малко, за толкова дълго време, че сме се квалифицирали да правим всичко от нищо...”, Константин Йозеф Иречек, 13.12.1881 г.

Link to comment
Share on other sites

Тотален хаос.Има наченки на стила на касетите на Виваком.Не е добре аранжирана касетата.Каквото направиш - това остава.Това с - ако има нужда някой ден ще се преправи - не става никога ! Пътя към ада е постлан с добри намерения е безкрайно приложимо в реализацията на оптичните мрежи!

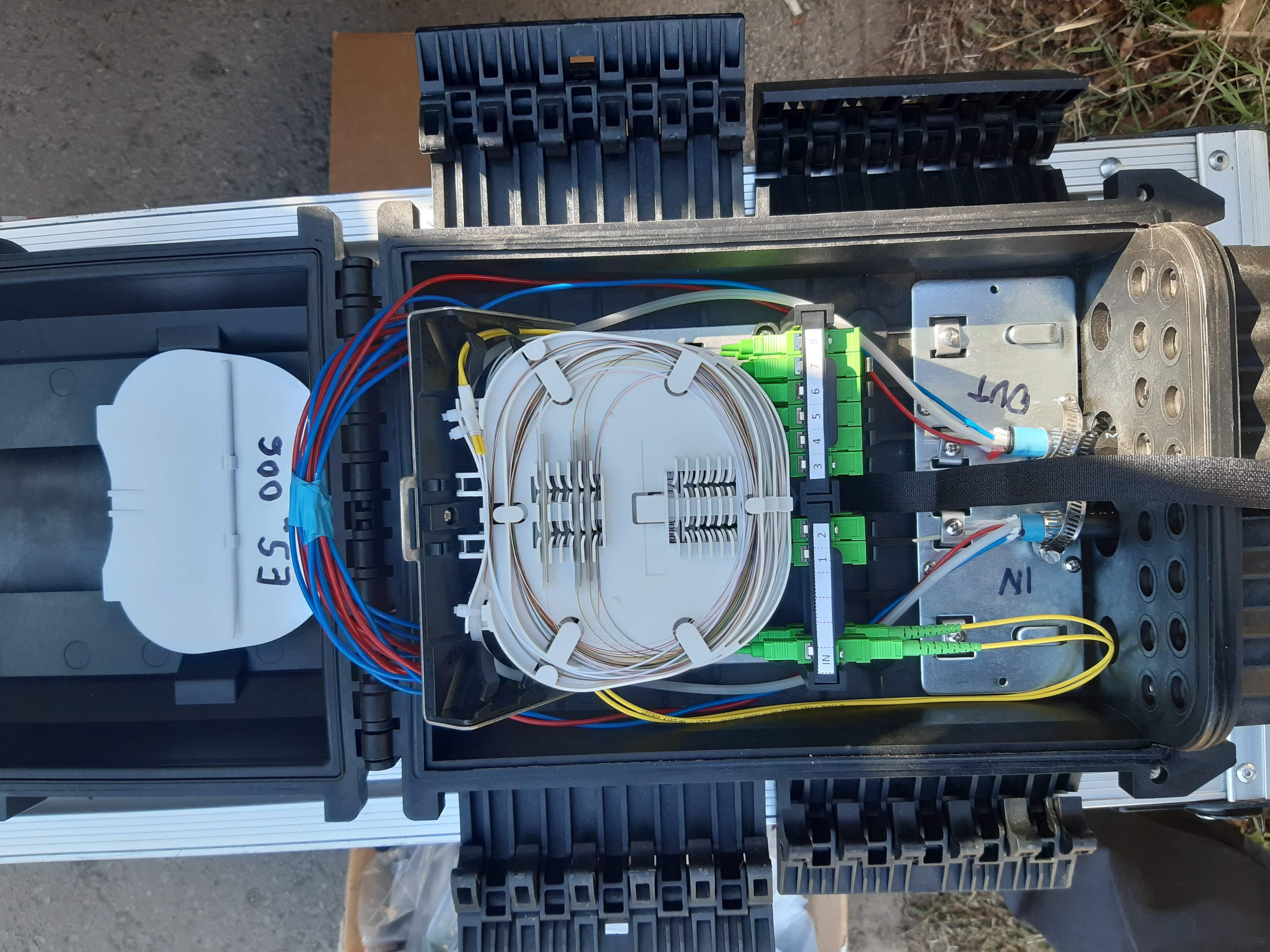

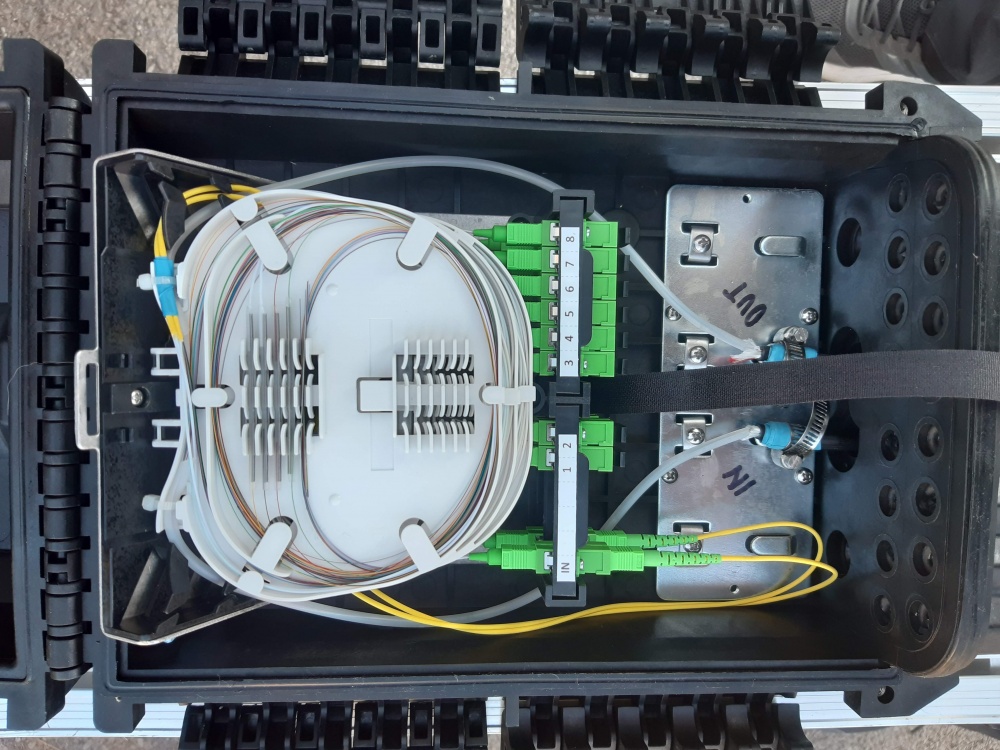

За да не съм голословен критикар предпочитам демо на една касета с две четворки.Като втората четворка е вдигната след изчерпване капацитета на първата.Никога на една касета заварки на  входящи и сплитнати влакна! Малко пренос след отделяне на сплитерни и клиентски влакна никога не е излишен.В случая заварките на входящите влакна са на първия етаж а след пренос горе има сплитери и клиентски влакна - и да направиш каша - влияе само на един сплитер и съответните клиенти. Въпрос на вкус - казало кучето и си облизало каквото има за близане.

касета сплитери.jpg

  • Like 1
Link to comment
Share on other sites

На 21.04.2021 г. at 23:28, valvi написа:

Има наченки на стила на касетите на Виваком.

Те ти Виваком, така им ги издавам, без наченки - направо завършени.

Учител Миле :)



... и яз можем, и тате може, ма козата си сака пръч!

Link to comment
Share on other sites

  • 3 weeks later...

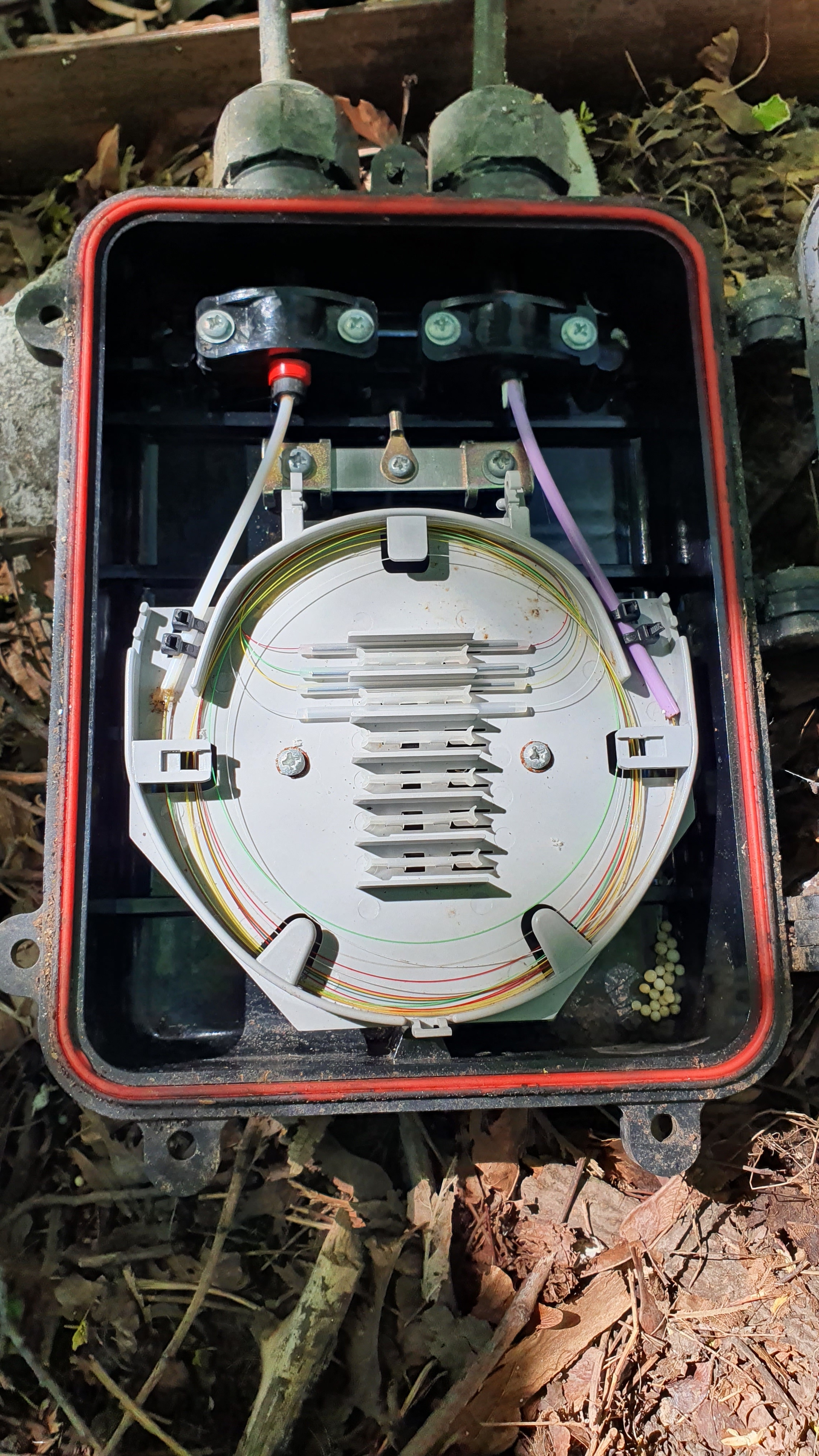

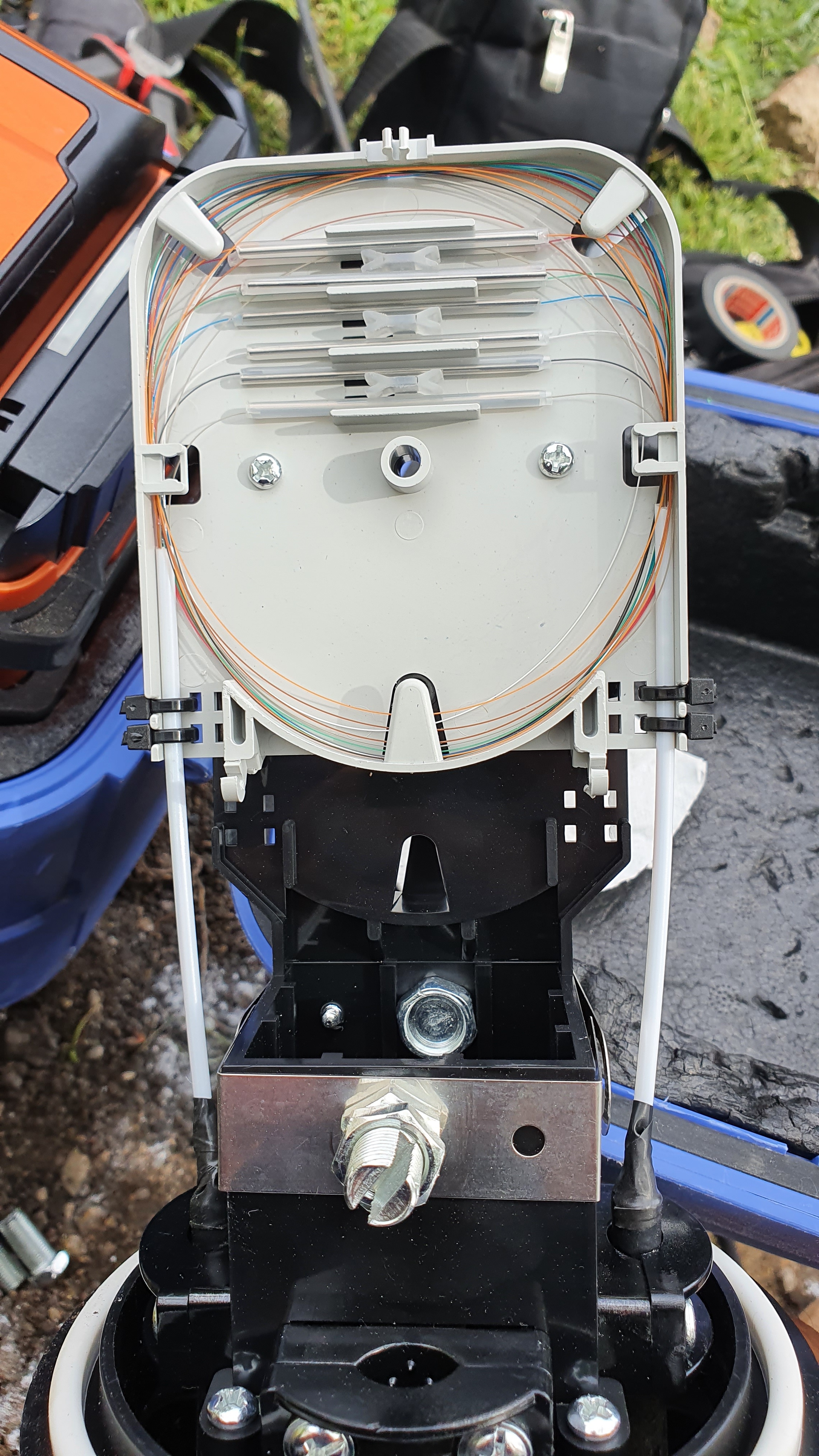

За последното ..... хубаво ама на визия . Влакната се завиват в обратна посока. Виж какъв е малък радиуса на влаката еле на оранжевото влакно . При само 4 термофита щом не ти се върти наобратно поне ги сложи от другия край за да бъде малък радиуса на прегъване .Ако навсякъде така го правиш накрая се чудиш защо е такова затихването и що не тръгва онуто .Виж понагоре MIPSus как са неговите влакна . Казвам го конструктивно ,не се заяждам. :)

Edited by niki6
Link to comment
Share on other sites


  • Like 1

"Само две неща са безкрайни - вселената и човешката глупост, като за първото не съм сигурен." Алберт Айнщайн

"...една мрежа е толкова добра колкото нейните създатели..." безспорен факт !

Link to comment
Share on other sites

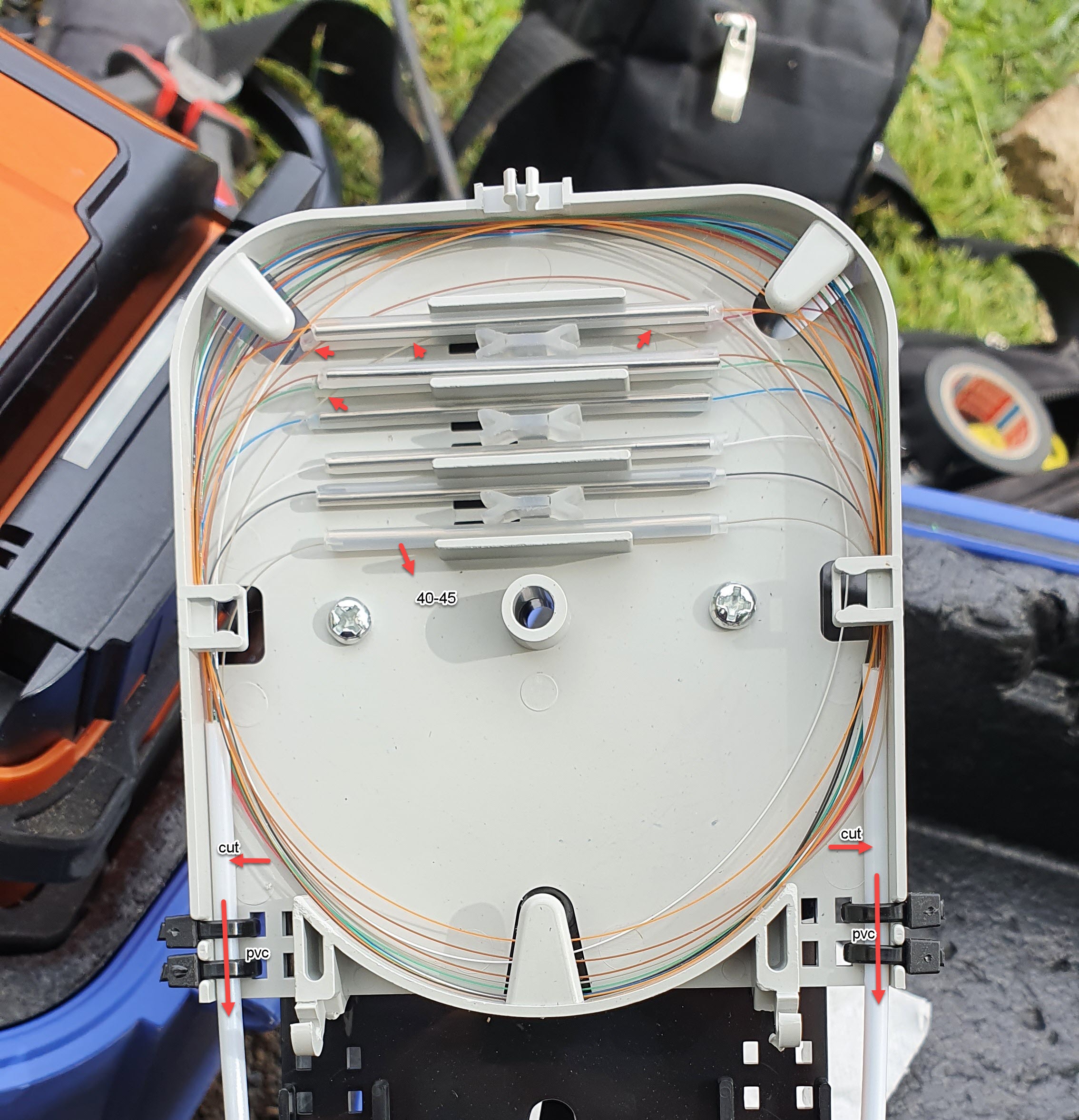

Потвърждавам ,колегата за показаните градивни критики. В допълнение за тези сплайскасети се използват термофити не по голями от 40мм .Аз понеже съм мързелив ,си ги подстригвах с резачките до желания размер . Всичко това с цел запазване на ъгала на прегъване . Всичко това с цел усъваршенстване инак всичко става че даже и ще работи. От тези сме наредили доста но лично аз ги ненавиждам тези муфи.

Link to comment
Share on other sites

Къде са "транспортните туби" , още сега ти виждам хидрофоба как е потекъл в сплайс касетата - като отвориш след някой месец, ще падне голямо омазване...

... и яз можем, и тате може, ма козата си сака пръч!

Link to comment
Share on other sites

  • 2 months later...

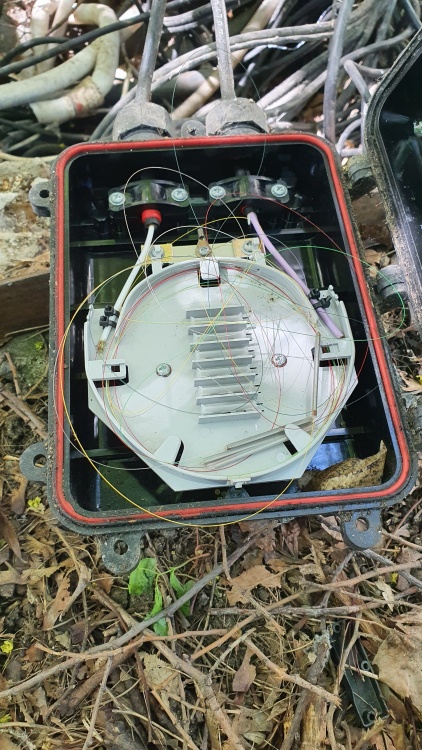

дълго оразмеряване. влакната плуват у сека посока :)

vtbg и mipsus са изброили другото. niki6 е добавил също за точно решение за тия извращения наречени касети.



Входа дясно изходи ляво. Все пак и друг ще отваря изделието

Link to comment
Share on other sites

За входа дясно ляво може и обратното , но навсякъде е хубаво да е еднакво . Въпреки всичко аз го белязвах винаги допълнително със стралка. Друго което да вмъкна (като изключим тия буклуци наречени муфи) е кой е казал вход ..... говорим за оптика сигнали текат в различна посока . И затова се слага легенда и маркировка .За подробностите се заплаща и като материяли и работа .

Link to comment
Share on other sites

в Саудитска Арабия харесват това.. Входа иначе може и в средата :)

Теорията е, че сигналите вървят навсякаде само в мозъчната кутия на проектант. В реалността има база, която се счита за център. В нормално построените мрежи там се и пачва за да върви навсякаде (просто за удобство да пуснеш ламбда или да измери в двете посоки). Ако гледате извращенията на Виваком с gso муфите за еталон на свръх удобството.. Тогава вероятно трябва да си намерите друг занаят.

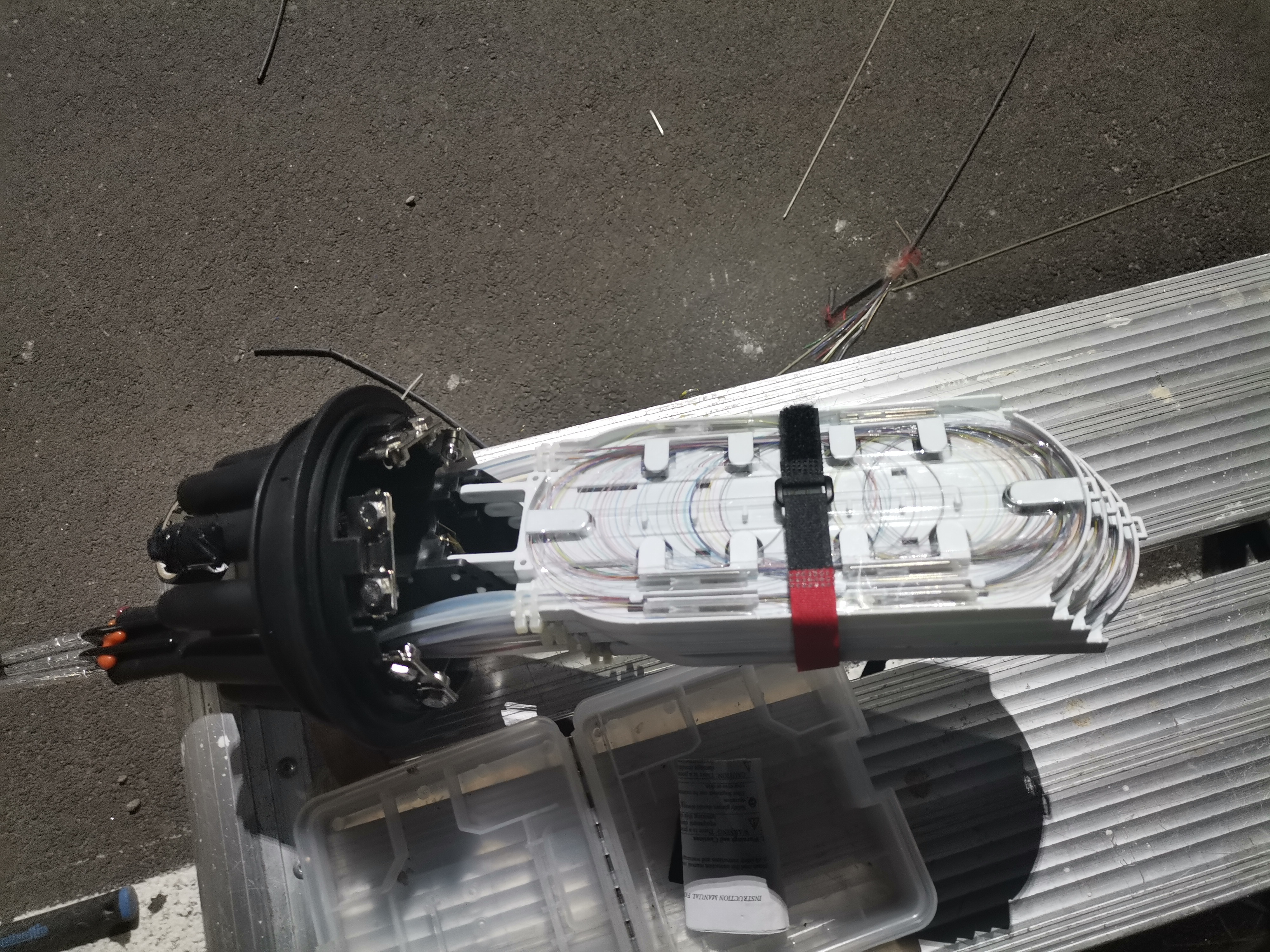

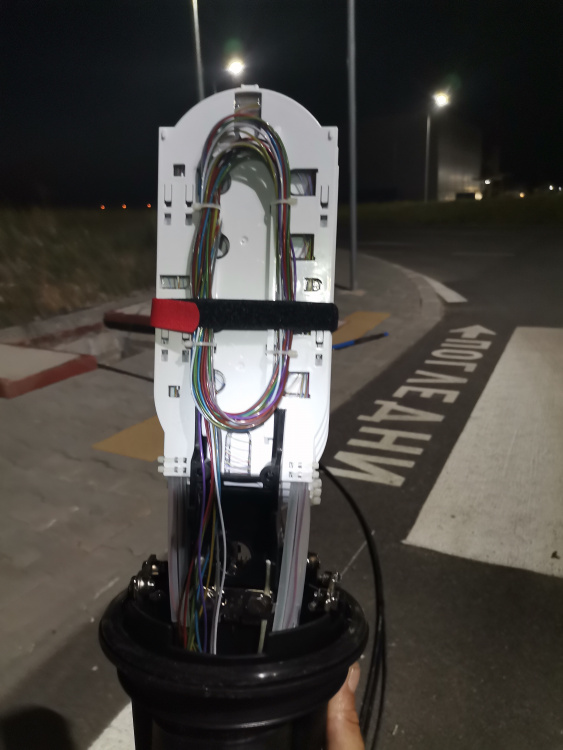

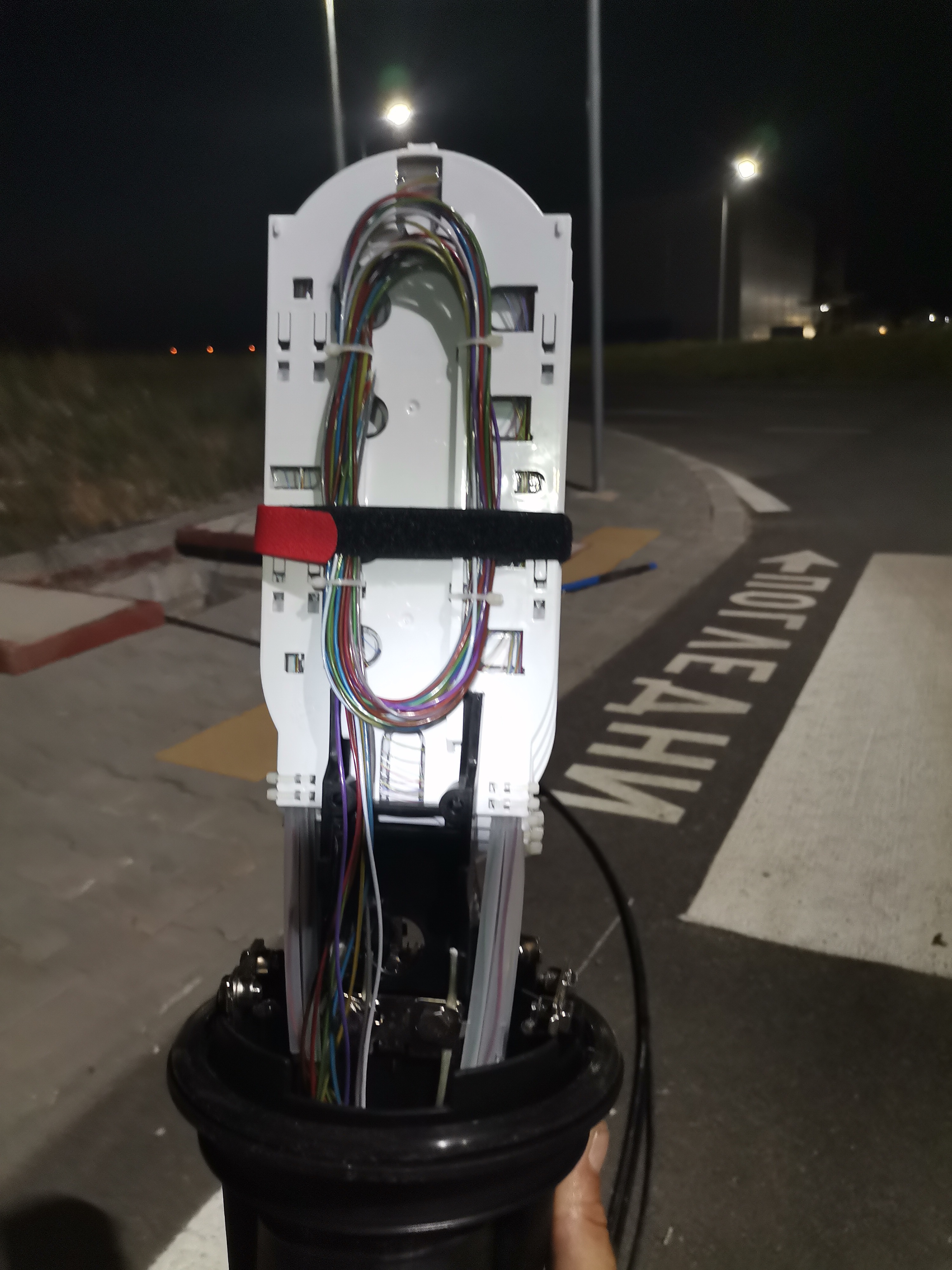

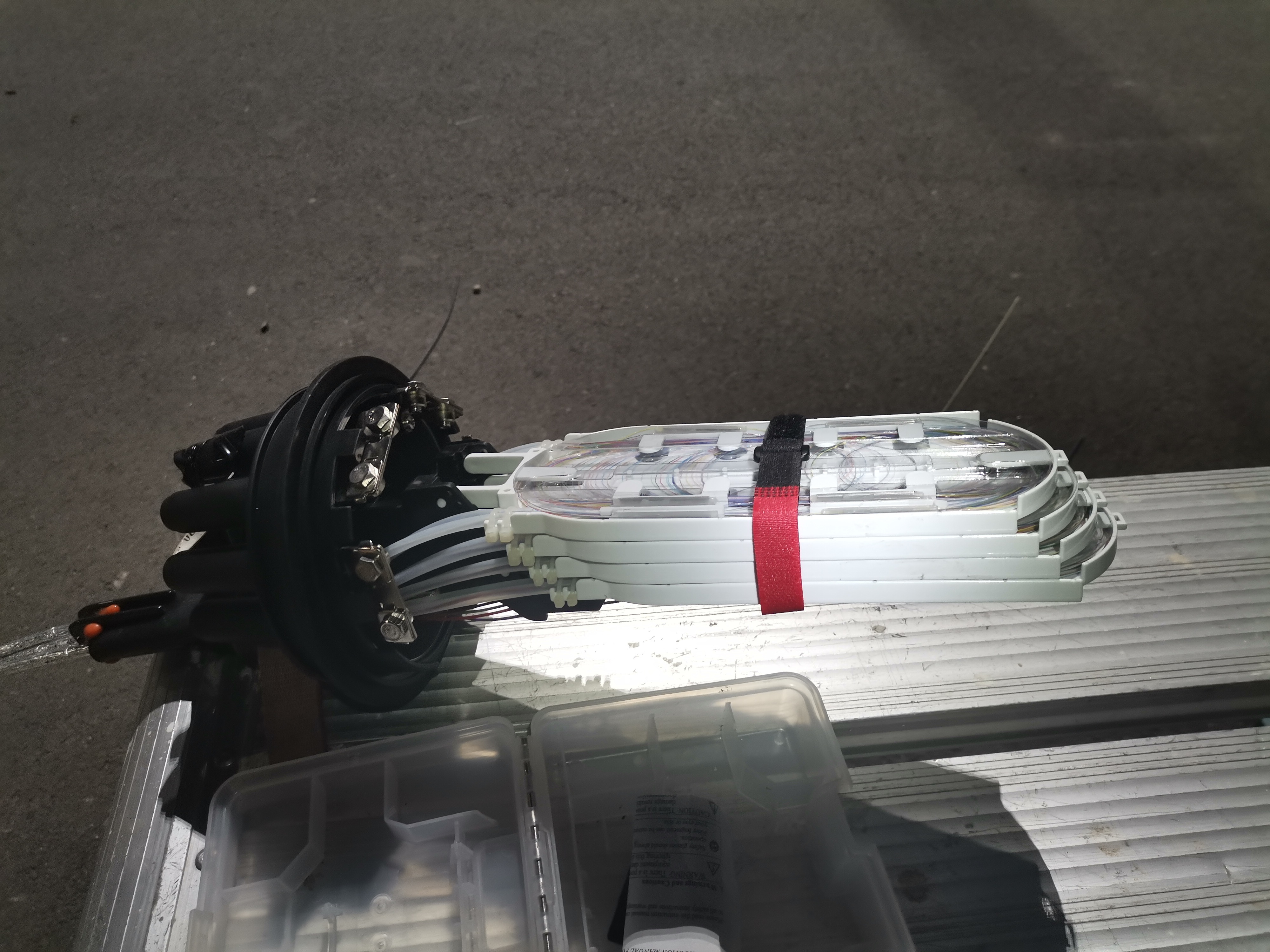

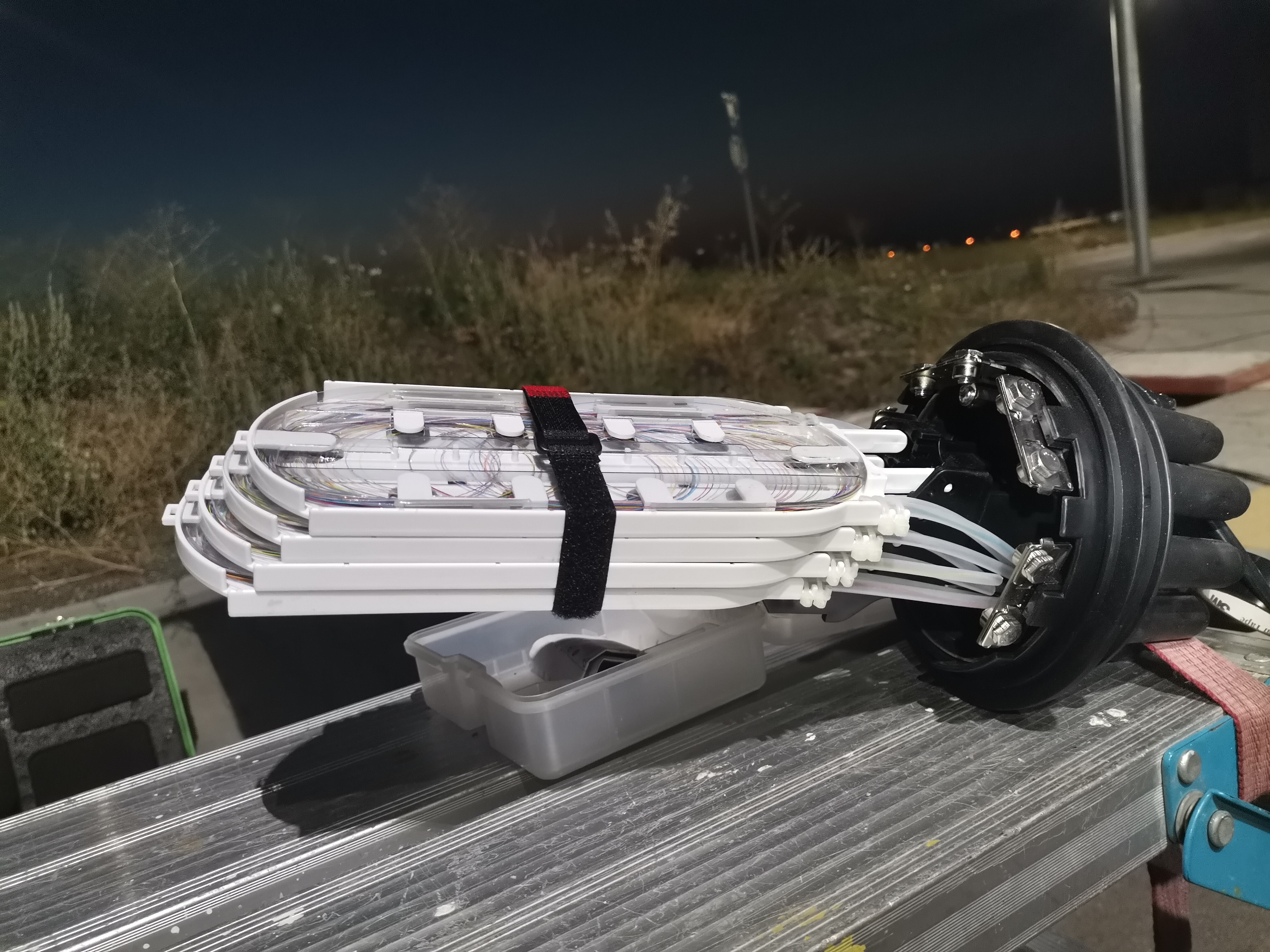

ето ти днешно изтъпление. 3х96 в А8 муфа. Чакащи резервно то трасе от втори "вход" от центъра.

Тубите чакат 5 и 6 касета. В съседната шахта има още една подобна. Така се търкалят 2х96 през различни трасета. Просто хората искат да работи въпреки копаенето всеки ден.





  • Like 1
Link to comment
Share on other sites
