24V passive PoE от два акумулатора - UniFi UAP-AC-Lite

[ilko-gd]

Днес пристигнаха изравнителя за батериите и импулсното захранване и след работа ги монтирах.

Изравнителя на батериите работи отлично, след няколко часа ги проверих и разликата в напрежението между двете беше под 10mV (0.01V) като в документацията му дават разлика до 20mV (0.02V). Практически той работи дори и без подадено напрежение за заряд като прехвърля енергия от по-заредената батерия към по-разредената докато ги изравни. Има и защита в случай, че едната батерия е дефектна или силно разредена, процеса да спре при достигане на напрежение на здравата батерия от 10V - това би я предпазило от дълбок разряд и съответно унищожаване.

Импулсното захранване също е стабилно при промяна на напрежението на входа му, тествах го с лабораторното захранване. Наистина е по-скъпо от аналозите му (24лв с ДДС), но разликата в изработката и схемотехниката е ясно видима. Който работи с MeanWell ще ме разбере. Ефективността на конкретният модел е 77% или с други думи 23% загуби при преобразуването.

В крайна сметка измерих, че консумирам грубо към 9-10W при работа на батерии или 350mA (0.35A), което дава много голямо време за автономна работа на системата.

[Tsunami]

Топлата вода.....

https://i.mt.lv/cdn/product_files/mUPS_171017.pdf

Редактирано 20 Януари, 2021 от Tsunami

[ilko-gd]

Водата е хладка, все пак е зима

1. Работи само с една батерия, вече обясних защо е по-добре да са две или повече, както е казал мечо Пух.

2. При работа на батерия подава 20V DC на изхода, което според дължината на кабела може да е малко за да стартира AP-то, което използвам.

3. Захранва само едно устройство.

4. По-висока цена.

Като устройство съм го разглеждал още когато го пуснаха.

Редактирано 20 Януари, 2021 от ilko-gd

[Tsunami]

Преди 1 час, ilko-gd написа:

Водата е хладка, все пак е зима

Може и да е ледена, ако нещо пречи да се усети.

Преди 1 час, ilko-gd написа:

1. Работи само с една батерия, вече обясних защо е по-добре да са две или повече, както е казал мечо Пух.

Две или повече батерии са нужни когато е  необходима по-голяма мощност. Аз не мисля, че 9-10W е мощност, която налага използването на 2 акумулатора х 12v/12Аh, но щом така се усеща.... e както е казал мечо Пух.

Преди 1 час, ilko-gd написа:

2. При работа на батерия подава 20V DC на изхода, което според дължината на кабела може да е малко за да стартира AP-то, което използвам.

Аз не мисля, че е малко, но щом така се усеща.... e както е казал мечо Пух.

Преди 1 час, ilko-gd написа:

3. Захранва само едно устройство.

Захранва консуматори до 20W според начина на свързване.

Преди 1 час, ilko-gd написа:

4. По-висока цена.

mUPS + батерия = ?

захране (220v-27.6v) + 2бр. батерии + изравнител за батериите и DC/DC конвертор (18-36v/24v) = ?

И двата варианта имат 10+ часа работа на батерии при необходими час, но както е казал мечо Пух....

[master]

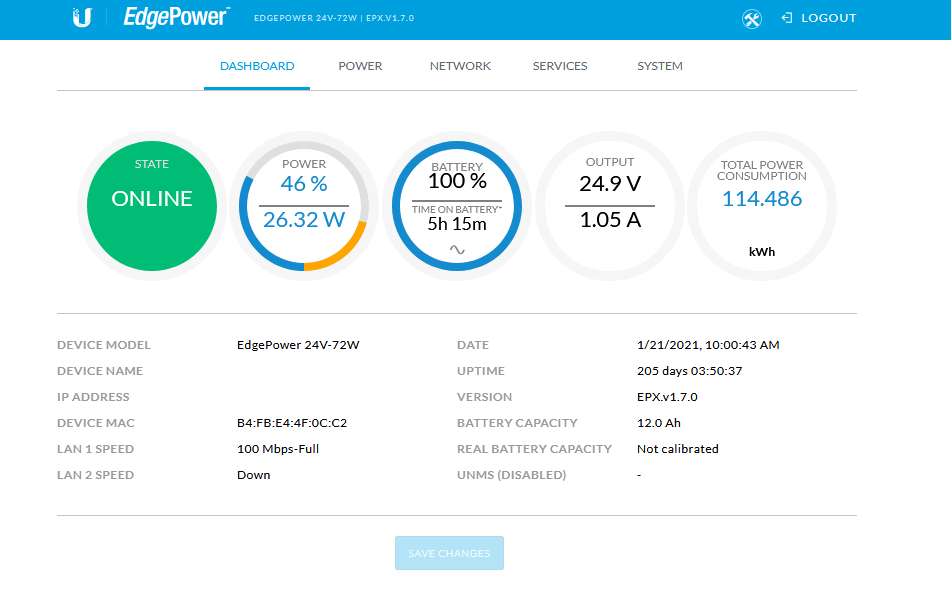

За фабрично решение когато бюджета го позволява:



[111111]

Не ми стана ясно защо не се ползва 24В батерия,

а вместо това се ползват 2 бр 12В,

и се инвестира в изравнител на напрежението им?

[ilko-gd]

Аз също съм се замислял защо са се наложили масово 12V акумулатори и при тях има най-голям избор. Ако се замисли човек и вътре в акумулатора са реално 6 броя клетки (малки акумулатори) свързани последователно. Те също не са еднакви и обикновено се предава първо една от тях. Акумулатор с изравнител на клетките би имал много дълъг живот, но вероятно е икономически неоправдано за масова практика и производство.

[master]

Една от причините, че повече се ползват 12V при този тип акумулатори и е по-лесно да се сложат 2 с мост от колкото да се въведе в пройзводство нов. Дори да няма изравнител не е фатално ако няма чести спирания и изразходвания до минимум на акумулаторите. В града е едно, а по-селата коренно различно.

[111111]

Преди 4 часа, ilko-gd написа:

Аз също съм се замислял защо са се наложили масово 12V акумулатори и при тях има най-голям избор. Ако се замисли човек и вътре в акумулатора са реално 6 броя клетки (малки акумулатори) свързани последователно. Те също не са еднакви и обикновено се предава първо една от тях. Акумулатор с изравнител на клетките би имал много дълъг живот, но вероятно е икономически неоправдано за масова практика и производство.

Новите литиеви батерии имат вграден изравнител и дори комуникират с блутут към зареждачката.
