ITX M4S2GAP какво мислите?


Велин

Recommended Posts

  • Administrator

http://www.szatla.com/en/product-view.asp?id=40


  неща които ми харесаха има си : Intel Atom 1.6GHz N270 2.5W, IDE, PCI, miniPCI-E,CF card Dimm, 2* Realtek 8111C,10/100/1000M,Back Panel Connector12V port , обърнете внимание че няма памет(DDR2 за notebook ще свърши работа).Кондензаторите също са много важни.Размери 17/17см.Има и други интересни бордчета примерно с 5 лана ITX MYX5LA Atom N270 with 5*LAN от които един гигабитов, няма обаче конектор за 12волта.

Та както и да е първия борд мога да го получа на цена 220-240лв , един познат ще поръчва но не се интересувам особенно , ако някой желае да ми пише.

Предполагам с този хардуер МТ няма да има проблем?

p.s. копи пейст е дървена работа ???

Не отговарям на постове написани с шльокавица!

Link to comment
Share on other sites

  • Administrator

Use since

OpenBSD 3.x

FreeBSD 4.x

Centos 5.x Debian 3.x Ubuntu 7.x

Аз съм фен на OpenWRT.



Горчивината от лошото качество остава дълго след като е преминало удоволствието от ниската цена.

_____________________________

___|____|____|____|____|____|__

_|____|____|____|____|____|____

___|____|_ Удряй _|____|____|__

_|____|___ главата ___|____|____

___|____|_ си тук!! |____|____|__

_|____|____|____|____|____|____

___|____|____|____|____|____|__

Link to comment
Share on other sites

  • Administrator

това е доста по различен вариант, не може да се захрани от 12в адаптер и няма два лана , като гледам и miniPCI-E няма.

Между другото като гледам картинката то размера на куплунга си е за miniPCI , защо е описан като miniPCI-E  хмм ...

Не отговарям на постове написани с шльокавица!

Link to comment
Share on other sites

  • Administrator



това ITX M4S2GAP е интригуващо

Specification

CPU Intel Atom 1.6GHz N270 2.5W fanless CPU

Chipset Intel 945GSE+ICH7-M

Memory 1 * DDR2 677/533MHz of memory up to 2GB (Note Book DDR2)

Graphics

• Intel Graphics Media Accelerator 950,support DirectX 9.0

Audio ALC655 2 / 4 / 5.1sound channel

LAN 2* Realtek 8111C,10/100/1000M (ITX M4S2GA 1*1000M LAN)

Storage Interface

•1*IDE,

1* MINI IDE

2*SATA

Expansion Slots 1*PCI

1*MINI PCI-E

1*CF card Dimm

USB 8*USB 2.0 (4 pcs on the back panel,4 pcs via the USB brackets connected to the internal USB headers) Internal I/O Connectors

• 2 *USB 2.0 headers

• 2 *fan connectors

• 1 *ATX power connector

• 1*front panel Audio header

• 4*COM (R232) Headers (ITX M4S2GA 2*R232)

•1*LPT Header

•1*LVDS Header

•1*TV-OUT Header

•1*9PIN VGA Header

•1*IR Header

Back Panel Connectors

• 1*PS/2 keyboard port

• 1*PS/2 mouse port

• 1*VGA port

• 2* RJ-45 LAN ports

• 4* USB2.0 ports

• 2*Audio Jacks

• 1*TV-OUT port

• 1*12V port

Operation system Support Windows XP, Windows 2000,Linux, Win CE, H/W Monitoring

• CPU/System temperature detection

• System voltage detection

• System fan speed detection

BIOS Authorized AMI BIOS

Form Factor Mini ITX 170mmx170mm

Working conditional temperature 0°C ~ 50°C

Working conditional humidity 0% ~ 95%

аз имам Via-Eden800


което като процесорна мощност е ставнимо с alix

http://www.ewayco.com

интересни решения

Харесай поста ^^^
acer.gif htc.gifsigpic4024_2.gif

Форумът е за взаимопомощ а не за свършване на чужда работа


ɹɐǝɥ uɐɔ noʎ ǝɹoɯ ǝɥʇ 'ǝɯoɔǝq noʎ ɹǝʇǝınb ǝɥʇ

Link to comment
Share on other sites

тези "компютърчета" са перфектни за една не голяма организация за рутер, даже с доста големи характеристики ???

Теория - това е когато знаете всичко, но нищо не работи

Практика - това е когато всичко работи, но не знаете защо

При нас съчетаваме теорията с практиката - НИЩО не работи и нямаме понятие защо!!!

Link to comment
Share on other sites

http://www.mini-box.com/Mainboards-Mini-ITX към някой от дъната могат да се добавят Motherboards Daughter Boards с по 3 Giga лана или 4 rs232  отделно се продават и АТХ захранвания на 12В

Разочарованието от лошото качество, остава дълго след удоволствието от ниската цена..

Link to comment
Share on other sites

  • 1 month later...
  • Administrator

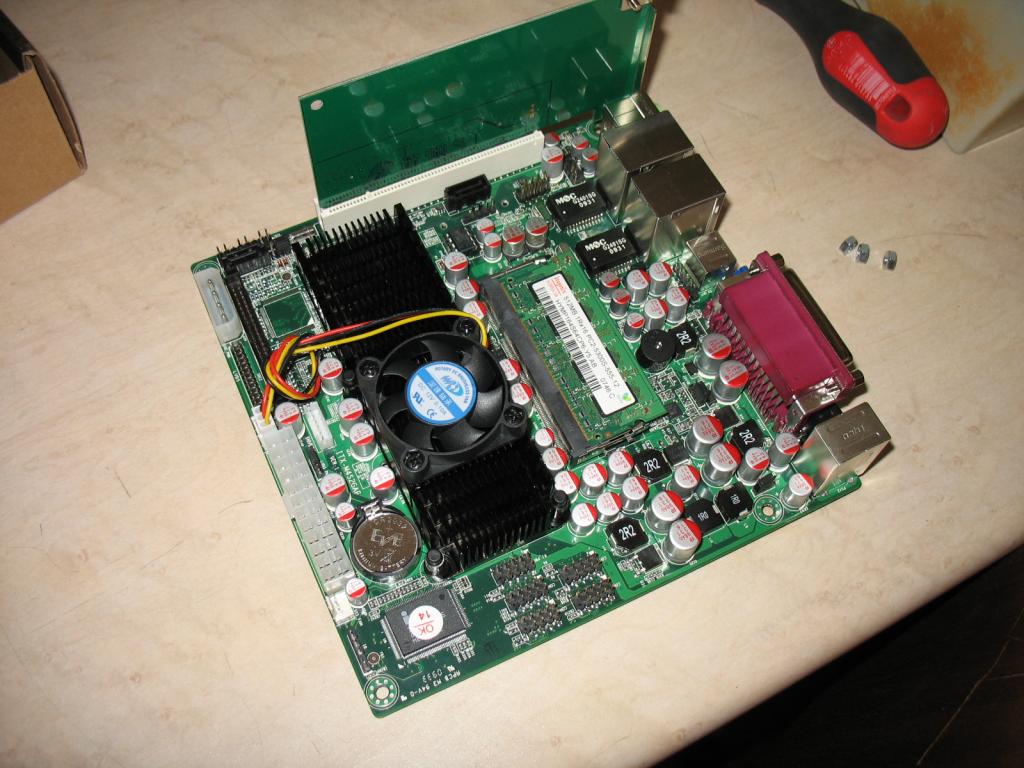

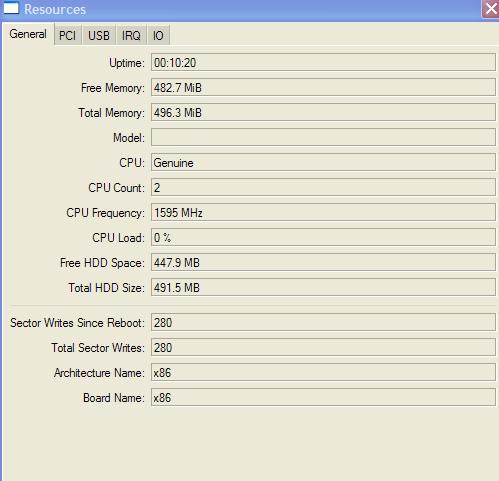

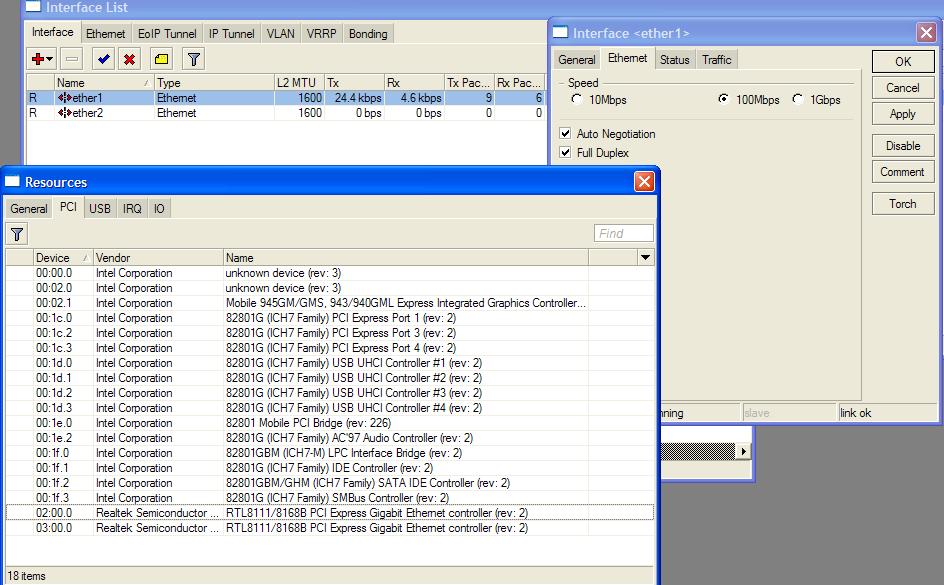

И така вече е пред мен ;) това дънце, доста добре е направено макар и китайско, заработи на 12волта без проблем само с превключване на няколко джъмпера. Микротика откри хардуера като гледам разпознава и гигабитовите портове, но попаднах и на една изненада като се ровичках в биоса открих Enable Hipertrading и ха познайте имаме си два процесора ;D тествах вътрешен транфер в самия бридж и в двата варианта и се оказа, че производителноста се вдига при UDP  два пъти при ТСР три пъти. Надявам се скоро да имам възможност да тествам на реален линк :) само хубаво време да има..

п.с. забравих да спомена че на тестовете се хранеше с адаптер 12в 1,5А



Не отговарям на постове написани с шльокавица!

Link to comment
Share on other sites

Текат ми лигите  ;D честито Велине! ;) От къде го купи? Може и на мен да ми потрябва след някой друг месец.....

С какъв RouterOS го тества?

-

Link to comment
Share on other sites

  • Administrator

Микротика беше 3.28, ако трябва да се ползва мини PCI карта само с преходник на PCI слота, на дъното има само куплунг за мини PCI-X, не съм търсил още такива карти в момента масово се продават само мини PCI. Дъното е идеално и за вграждане и в автомобил има куплунг за включване на тъчскрийн дисплей барабар със захранването и отделен ТВ аут ;)

Дъното го внася един мой познат, мисля че ще е официален представител на тая фирма за България.


Не отговарям на постове написани с шльокавица!

Link to comment
Share on other sites

Това Mini ITX, си заслужава.

Във форум на vyatta мисля че беше,  бяха докладвали за тест около 600-700 MBits през НАТ, теста е бил с iperf м/у два компютъра.

Link to comment
Share on other sites

За това процесорче само хубави неща мога да кажа. Имах лаптопче с Атом и съм подкарвал 720p h.264 с него.

Между другото поради самата архитектура на малкия (in-order execution) , hiperthreading-a му помага супер много.

иначе има и двуядрен атом http://ark.intel.com/Product.aspx?id=35641  ;):)

Link to comment
Share on other sites

  • Administrator

няма как да накарам неттопа да стартира от SD картата да го тествам

процесора е същия (ACER ASPIRE ONE ZG5) със SSD диск е и харчи макс 12W

Харесай поста ^^^
acer.gif htc.gifsigpic4024_2.gif

Форумът е за взаимопомощ а не за свършване на чужда работа


ɹɐǝɥ uɐɔ noʎ ǝɹoɯ ǝɥʇ 'ǝɯoɔǝq noʎ ɹǝʇǝınb ǝɥʇ

Link to comment
Share on other sites

  • 2 weeks later...
  • Administrator

Текат ми лигите  :) честито Велине! :) От къде го купи? Може и на мен да ми потрябва след някой друг месец.....

Вече го има онлайн в БГ http://itx.bg

Не отговарям на постове написани с шльокавица!

Link to comment
Share on other sites

  • Administrator

Пише ли някъде кой прави платките? Пази боже да е Hanstar...

ами те са си на Атла, доста добре са направени.

До края на седмицата сигурно ще пусна един пробен линк с тях.

Не отговарям на постове написани с шльокавица!
