Inter VLAN Bridging

mysticall

Запитване от mysticall,

 Сподели

Въпрос

mysticall Новак

mysticall

Публикувано
Публикувано
[mirotik@office] > /interface bridge print
Flags: X - disabled, R - running
 0 R name="bridge-eoip" mtu=auto actual-mtu=1458 l2mtu=1598 arp=enabled arp-timeout=auto
     mac-address=64:D1:54:B5:18:F3 protocol-mode=none fast-forward=no igmp-snooping=no auto-mac=yes
     ageing-time=5m vlan-filtering=no dhcp-snooping=no

 1 R name="bridge-nat" mtu=auto actual-mtu=1500 l2mtu=1598 arp=enabled arp-timeout=auto
     mac-address=64:D1:54:B5:18:F5 protocol-mode=none fast-forward=no igmp-snooping=no auto-mac=yes
     ageing-time=5m vlan-filtering=no dhcp-snooping=no

[mirotik@office] > /interface vlan print
Flags: X - disabled, R - running
 #   NAME                                  MTU ARP             VLAN-ID INTERFACE
 0 R ;;; Serviz Phones
     vlan3                                1500 enabled               3 ether2

[mirotik@office] > /interface bridge port print
Flags: X - disabled, I - inactive, D - dynamic, H - hw-offload
 #     INTERFACE               BRIDGE               HW  PVID PRIORITY  PATH-COST INTERNAL-PATH-COST    HORIZON
 0     sfp1                    bridge-nat           yes    1     0x80         10                 10       none
 1   H ether3                  bridge-nat           yes    1     0x80         10                 10       none
 2     wlan1                   bridge-nat                  1     0x80         10                 10       none
 3 I   wlan2                   bridge-nat                  1     0x80         10                 10       none
 4 I   ether4                  bridge-eoip          yes    1     0x80         10                 10       none
 5     ether5                  bridge-eoip          yes    1     0x80         10                 10       none
 6     eoip-tunnel1            bridge-eoip                 1     0x80         10                 10       none
 9   H ether2                  bridge-nat           yes    1     0x80         10                 10       none

Има два бриджа, единия е за интернет (bridge-nat), а другия за телефоните (bridge-eoip). На ether2 има Cisco 2960S, от което идва и влан 3, който е пуснат за телефоните.

ether2 е в bridge-nat за интернет, а vlan3 в bridge-eoip за телефоните, но когато добавя vlan3 в bridge-eoip, тестовия телефон за малко тръгва и после спира.

Не мога да разбера какво изпускам и къде греша.

Предполагам, че ако се пусне още едно ftp до cisco-то за влан3, горната схема ще заработи, но портовете микротика са пълни. Няма въжможност и за статично рутиране.

Адрес на коментара
Сподели в други сайтове

14 отговори на този въпрос

Recommended Posts

  • 0
  • Администратор
111111 Изгряваща звезда

111111

Отговорено
  • Администратор
Отговорено

Vlan-a го дигни на бриджа "bridge-nat" като по висшестоящ интерфейс.



protocol-mode=rstp
fast-forward=yes

не пречи да има на бриджа

Харесай поста ^^^
acer.gif htc.gifsigpic4024_2.gif

Форумът е за взаимопомощ а не за свършване на чужда работа

ɹɐǝɥ uɐɔ noʎ ǝɹoɯ ǝɥʇ 'ǝɯoɔǝq noʎ ɹǝʇǝınb ǝɥʇ

Адрес на коментара
Сподели в други сайтове
  • 0
mysticall
Новак

mysticall

Отговорено
  • Автор
Отговорено

Няма промяна

[mirotik@office] > /interface vlan print
Flags: X - disabled, R - running
 #   NAME                                  MTU ARP             VLAN-ID INTERFACE
 0 R ;;; Serviz Phones
     vlan3                                1500 enabled               3 bridge-nat
[mirotik@office] > /interface bridge print
Flags: X - disabled, R - running
 0 R name="bridge-eoip" mtu=auto actual-mtu=1458 l2mtu=1594 arp=enabled arp-timeout=auto
     mac-address=64:D1:54:B5:18:F3 protocol-mode=none fast-forward=no igmp-snooping=no auto-mac=yes
     ageing-time=5m vlan-filtering=no dhcp-snooping=no

 1 R name="bridge-nat" mtu=auto actual-mtu=1500 l2mtu=1598 arp=enabled arp-timeout=auto
     mac-address=64:D1:54:B5:18:F5 protocol-mode=rstp fast-forward=yes igmp-snooping=no auto-mac=yes
     ageing-time=5m priority=0x8000 max-message-age=20s forward-delay=15s transmit-hold-count=6
     vlan-filtering=no dhcp-snooping=no



Преди 1 час, JohnTRIVOLTA написа:

Може да пробваш без Hardware Offload на bridge-nat .

От къде се спира?

Адрес на коментара
Сподели в други сайтове
  • 0
  • Администратор
JohnTRIVOLTA Изгряваща звезда

JohnTRIVOLTA

Отговорено
  • Администратор
Отговорено (Редактирано)
преди 15 минути, mysticall написа:



От къде се спира?

От самият бриджпорт.В твоят случай:

 /interface bridge port set hw=no numbers=1,9

Пусни RSTP на другият бридж също!

Сетни си пак вилан 3 на етер2 да не забравиш .

Редактирано от JohnTRIVOLTA
Адрес на коментара
Сподели в други сайтове
  • 0
mysticall
Новак

mysticall

Отговорено
  • Автор
Отговорено (Редактирано)
[mirotik@office] > /interface bridge print
Flags: X - disabled, R - running
 0 R name="bridge-eoip" mtu=auto actual-mtu=1458 l2mtu=1594 arp=enabled arp-timeout=auto mac-address=64:D1:54:B5:18:F3
     protocol-mode=rstp fast-forward=yes igmp-snooping=no auto-mac=yes ageing-time=5m priority=0x8000 max-message-age=20s
     forward-delay=15s transmit-hold-count=6 vlan-filtering=no dhcp-snooping=no

 1 R name="bridge-nat" mtu=auto actual-mtu=1500 l2mtu=1598 arp=enabled arp-timeout=auto mac-address=64:D1:54:B5:18:F5
     protocol-mode=rstp fast-forward=yes igmp-snooping=no auto-mac=yes ageing-time=5m priority=0x8000 max-message-age=20s
     forward-delay=15s transmit-hold-count=6 vlan-filtering=no dhcp-snooping=no

[mirotik@office] > /interface vlan print
Flags: X - disabled, R - running
 #   NAME                                          MTU ARP             VLAN-ID INTERFACE
 0 R ;;; Serviz Phones
     vlan3                                        1500 enabled               3 ether2

[mirotik@office] > /interface bridge port print
Flags: X - disabled, I - inactive, D - dynamic, H - hw-offload
 #     INTERFACE                       BRIDGE                       HW  PVID PRIORITY  PATH-COST INTERNAL-PATH-COST    HORIZON
 0     sfp1                            bridge-nat                   yes    1     0x80         10                 10       none
 1     ether3                          bridge-nat                   no     1     0x80         10                 10       none
 2     wlan1                           bridge-nat                          1     0x80         10                 10       none
 3 I   wlan2                           bridge-nat                          1     0x80         10                 10       none
 4 I H ether4                          bridge-eoip                  yes    1     0x80         10                 10       none
 5   H ether5                          bridge-eoip                  yes    1     0x80         10                 10       none
 6     eoip-tunnel1                    bridge-eoip                         1     0x80         10                 10       none
 9     ether2                          bridge-nat                   no     1     0x80         10                 10       none
10     vlan3                           bridge-eoip                         1     0x80         10                 10       none

Продължава да не работи.

RouterOS има собствено мнение за мрежовите решения ?

Редактирано от mysticall
Адрес на коментара
Сподели в други сайтове
  • 0
  • Администратор
JohnTRIVOLTA Изгряваща звезда

JohnTRIVOLTA

Отговорено
  • Администратор
Отговорено (Редактирано)

Сложи му arp=proxy-arp на bridge-eoip ... ти на друг борд през EoIP ли пробваш или се закаш за проба на етер5 на същият? Ако пробваш през тунела то да не забравиш да разрешиш и на двата борда протокола GRE на вход веригата !

Редактирано от JohnTRIVOLTA
Адрес на коментара
Сподели в други сайтове
  • 0
mysticall
Новак

mysticall

Отговорено
  • Автор
Отговорено

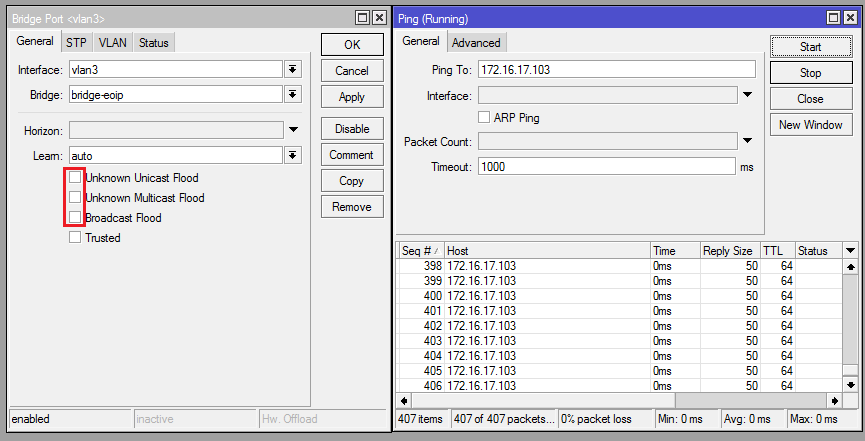

Махнах Flood отметките и телефона започна да отговаря на пинг.

Докато преглеждах трафика във vlan3 с /tool sniffer ми направи впечатление, че телефона търси доста агресивно сървъра и пуска сериозен broadcast. Явно микротика го възприема като flood  и спира трафика. Ще оставя така нещата и да видим, ще продължи ли, да работи.

Пуснах  Hardware Offload.

преди 23 минути, JohnTRIVOLTA написа:

Сложи му arp=proxy-arp на bridge-eoip ... ти на друг борд през EoIP ли пробваш или се закаш за проба на етер5 на същият?

При статичното рутиране proxy-arp е задължително, но в моя случай няма да има ефект.

Главния сървър е зад друг борд. Този от който пробвам, се закача към главния с EoIP. Но има и телефони, които са закачени директно в ether на този от който пробвам. Системата е доста сложна и чуплива, но не е мое творение.

Адрес на коментара
Сподели в други сайтове
  • 0
  • Администратор
JohnTRIVOLTA Изгряваща звезда

JohnTRIVOLTA

Отговорено
  • Администратор
Отговорено (Редактирано)

Тези отметки са да позволят такъв тип трафик, а така нечекнати го забраняваш за този порт . По-скоро proxy-arp ще трбва да е сетнат на бриджа, защото е от към клиентската част. Пробвай нещата на етер 5 - там ако тръгнат то ще излезат с вилан3 после ... дано съм разбрал схемата . Хардуерният офлоуд работи само върху един бридж с етер портове от един суич .

Редактирано от JohnTRIVOLTA
Адрес на коментара
Сподели в други сайтове
  • 0
  • Администратор
kokaracha Ентусиаст

kokaracha

Отговорено
  • Администратор
Отговорено
Eoip mtu=1500

Use since

OpenBSD 3.x

FreeBSD 4.x

Centos 5.x Debian 3.x Ubuntu 7.x

Аз съм фен на OpenWRT.



Горчивината от лошото качество остава дълго след като е преминало удоволствието от ниската цена.

_____________________________

___|____|____|____|____|____|__

_|____|____|____|____|____|____

___|____|_ Удряй _|____|____|__

_|____|___ главата ___|____|____

___|____|_ си тук!! |____|____|__

_|____|____|____|____|____|____

___|____|____|____|____|____|__

Адрес на коментара
Сподели в други сайтове
  • 0
mysticall
Новак

mysticall

Отговорено
  • Автор
Отговорено
Преди 2 часа, kokaracha написа:

Eoip mtu=1500
[mirotik@office] > interface bridge print
Flags: X - disabled, R - running
 0 R name="bridge-eoip" mtu=1500 actual-mtu=1500 l2mtu=1594 arp=enabled arp-timeout=auto
     mac-address=64:D1:54:B5:18:F3 protocol-mode=rstp fast-forward=yes igmp-snooping=no
     auto-mac=yes ageing-time=5m priority=0x8000 max-message-age=20s forward-delay=15s
     transmit-hold-count=6 vlan-filtering=no dhcp-snooping=no

 1 R name="bridge-nat" mtu=auto actual-mtu=1500 l2mtu=1598 arp=enabled arp-timeout=auto
     mac-address=64:D1:54:B5:18:F5 protocol-mode=rstp fast-forward=yes igmp-snooping=no
     auto-mac=yes ageing-time=5m priority=0x8000 max-message-age=20s forward-delay=15s
     transmit-hold-count=6 vlan-filtering=no dhcp-snooping=no

[mirotik@office] > interface vlan  print
Flags: X - disabled, R - running
 #   NAME                             MTU ARP             VLAN-ID INTERFACE
 0 R ;;; Serviz Phones
     vlan3                           1500 enabled               3 ether2

Направих mtu=1500 на интерфейсите, в които се разминаваше, но като маркирам горните отметки и пинга спира.

Не разбрах къде е проблема, но работи и ще го оставя така.

Адрес на коментара
Сподели в други сайтове
  • 0
  • Администратор
JohnTRIVOLTA Изгряваща звезда

JohnTRIVOLTA

Отговорено
  • Администратор
Отговорено

Тръгна ли телефона ? Хмм ...общо симтомите са все едно става някакъв луп в тази мрежа !

Адрес на коментара
Сподели в други сайтове
  • 0
mysticall
Новак

mysticall

Отговорено
  • Автор
Отговорено (Редактирано)

Възможно е да има loop. Докато преглеждах трафика cisco изпращаше пакети от тип=LOOP,  но ме съмнява проблема да е от конфигурацията на cisco -2960S.txt

Не съм правил, кой знае какви настройки.

С толкова сложна система, loop-а може даже да не е в този микротик.

Редактирано от mysticall
Адрес на коментара
Сподели в други сайтове
  • 0
  • Администратор
111111 Изгряваща звезда

111111

Отговорено
  • Администратор
Отговорено

Mikrotik-а има детектор за лупове активирай го.

Харесай поста ^^^
acer.gif htc.gifsigpic4024_2.gif

Форумът е за взаимопомощ а не за свършване на чужда работа

ɹɐǝɥ uɐɔ noʎ ǝɹoɯ ǝɥʇ 'ǝɯoɔǝq noʎ ɹǝʇǝınb ǝɥʇ

Адрес на коментара
Сподели в други сайтове
  • 0
mysticall
Новак

mysticall

Отговорено
  • Автор
Отговорено

Оказа се, че в главния микротик има пуснато proxy-arp и с eoip тунелите, които са свързани към него влиза паразитен трафик. Направих малки промени в настройките на работните места, където има телефони и са свързани с eoip тунел. Паразитния трафик изчезна (надявам се) и телефонията през vlan3 просто заработи, както и се очаква да бъде.



  • Харесай 1
Адрес на коментара
Сподели в други сайтове
